使用區域指針將HMI日期時間傳送到PLC

zhousu · 發表于 2022-7-15 15:11:05

本帖最後由 zhousu 于 2022-7-15 15:12 編輯

目的：用于將日期和時間從 HMI 設備傳送到控制器。
操作步驟：

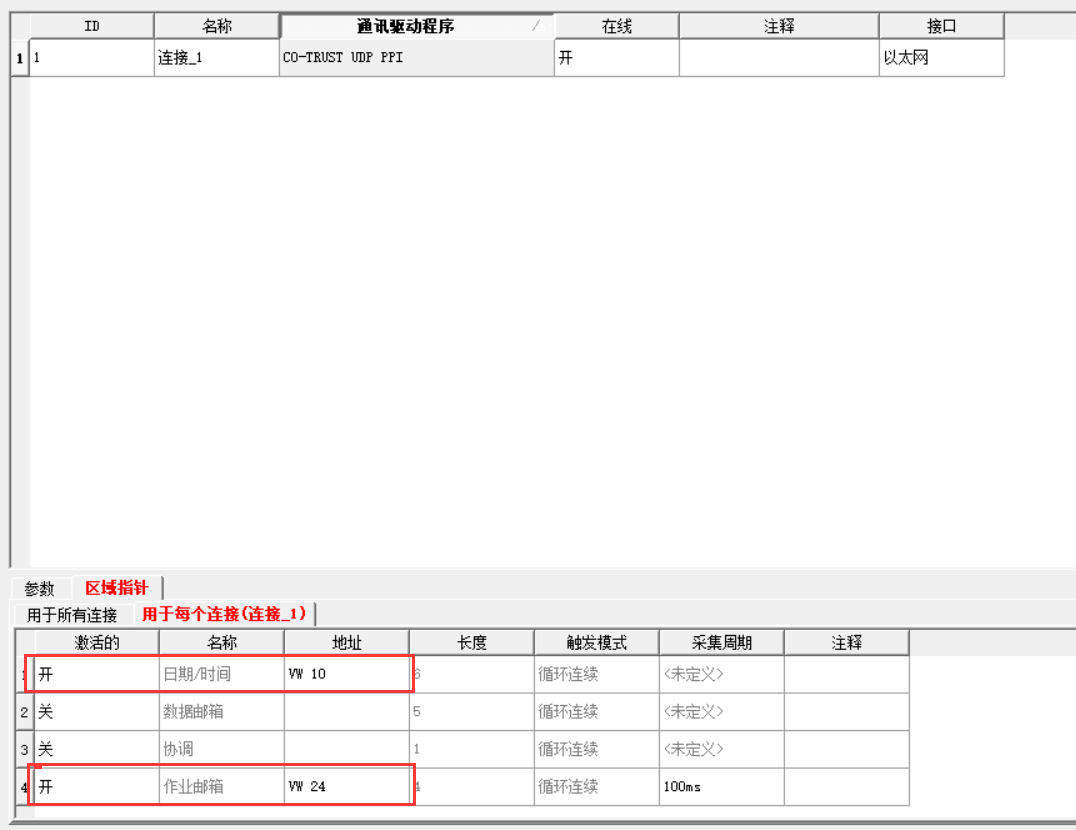

HMI：1.建立連接，激活用于“每個連接”的區域指針：“日期/時間”和“作業郵箱”并關聯變量地址，"作業郵箱"可選采集周期

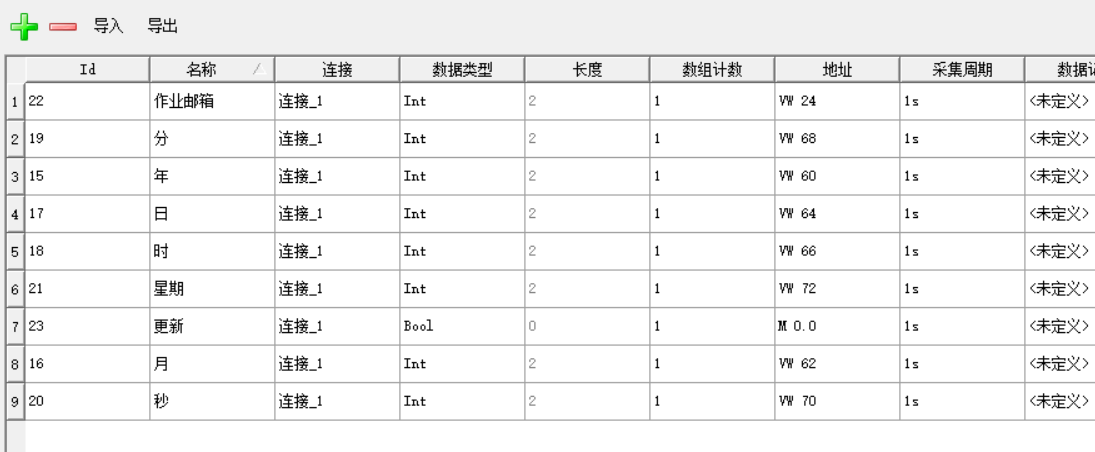

2.添加所需變量，關聯讀PLC時鍾的變量地址

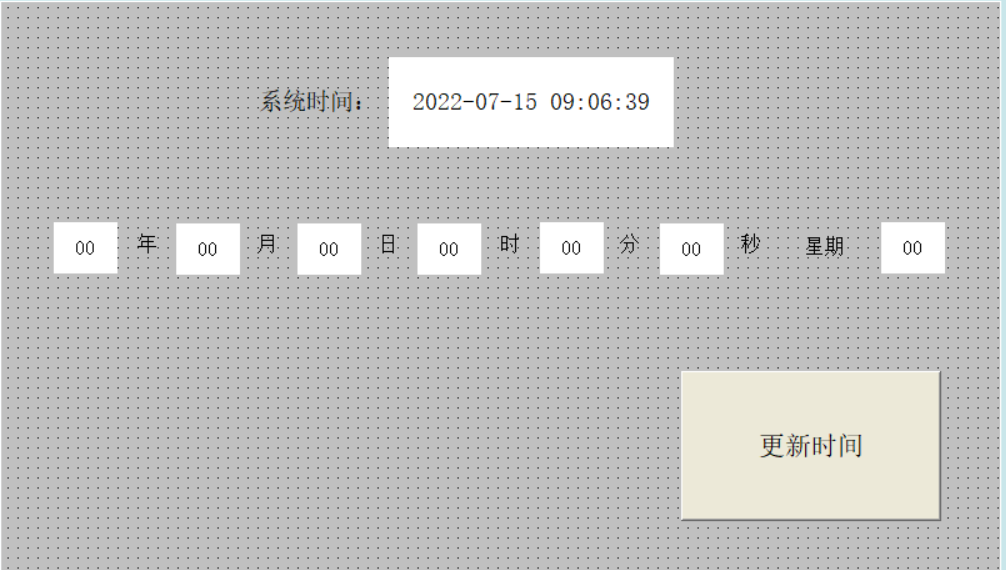

3.組态畫面

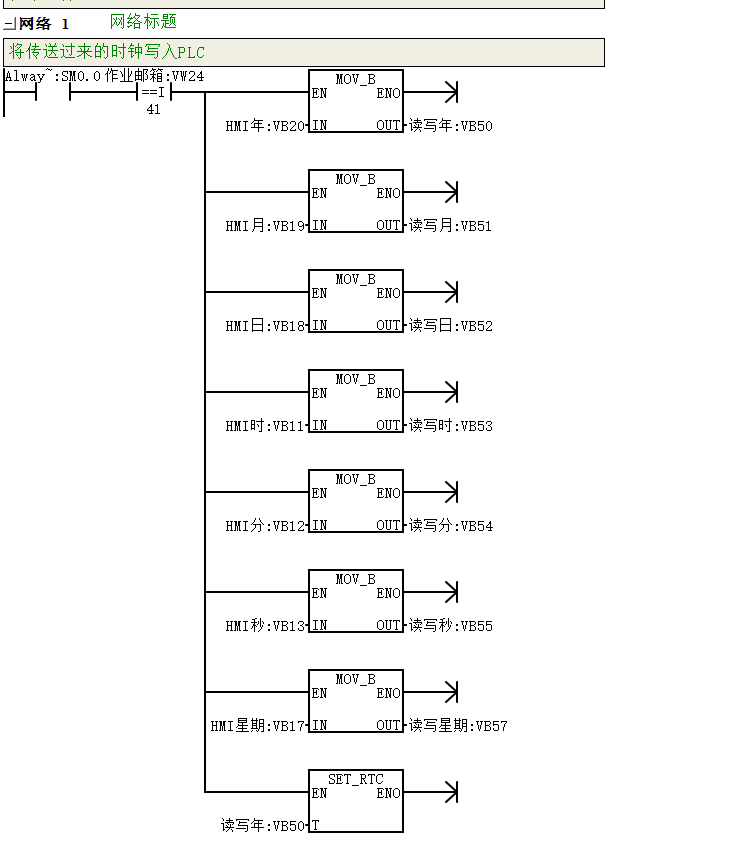

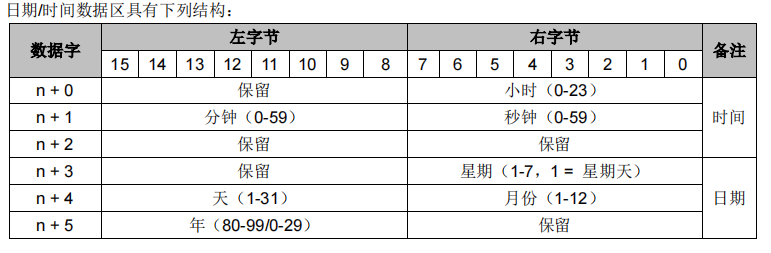

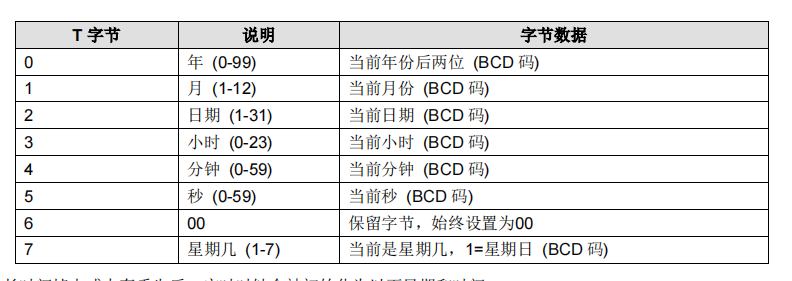

PLC：1.“日期/時間”域與PLC讀寫時鍾的數據排序不同，

PLC寫時鍾之前需要先排序，再寫入時鍾

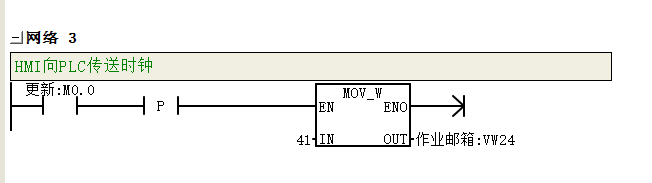

2.“作業郵箱”需寫41才能將HMI時間傳送到PLC，"作業郵箱"可設置采集周期，一周期後自動複位爲0

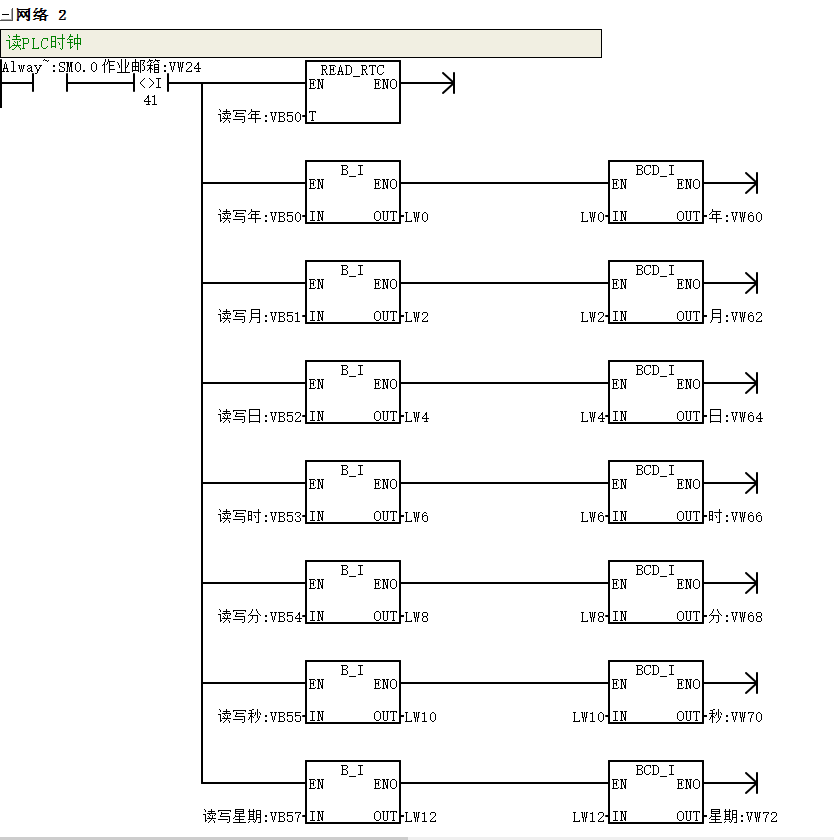

爲方便查看PLC時間，將PLC時鍾讀取并組态顯示到HMI

HMI時鍾寫入PLC.rar (139.3 KB, 下載次數: 208)

yantailgq · 發表于 2024-1-8 18:30:11

爲什麼要用作業郵箱，直接傳不行嗎？
