- How to set HMI target system parameters access configuration interface ？
-
問：如何進入配置界面并設置HMI目标機系統參數?答：Copanel HMI提供一個用戶可自定義屏參數的接口，參數包括日期時間、語言、 蜂鳴器、更新工程、屏保、測試、 屏幕校準、打印設置、修複工具、字體管理和重啓。
Q: How to set HMI target system parameters access the configuration interface?
A: The Copanel HMI provides an interface that allows you to customize the screen parameters. The parameters include date and time, language, buzzer, project, screensaver, test, screen calibration, print settings, repair tools, font management and reboot.
There are two ways to enter the target machine parameter setting interface:

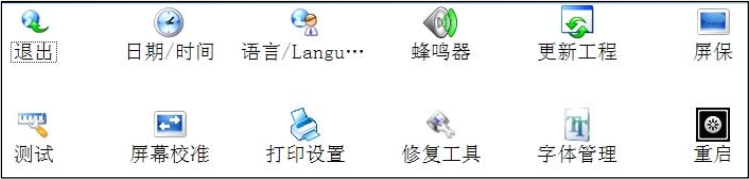

1) When the HMI is powered on, the keypad will hold down the "Enter" key; the touch screen will press the display screen for about 3s until the following control panel appears, you can set various parameters in the control panel;
2) the target machine running process, press the button to press the ctrl + alt + home key to enter the parameter configuration page; touch screen in order to click the HMI screen left → right → lower right → lower left four points to enter the parameter configuration interface.
- HMI can not download screen to hardware
-
Problem: HMI can not download screen to hardware
Solution:
Touch screen connected to the download line, the software to open the transmission screen, choose the port number, and then touch the screen power, enter the download screen.
Be sure to enter the download screen, in order to correctly download the screen to the screen.
In addition, the configuration software version number must be consistent with the system software version number on the screen. Configuration software to see the version number is click inside the help on the screen on the system version can be seen when entering the system.
- HMI installation drive problem of USB download cable
-
如果是在win 7系統下無法正常安裝此驅動的時候，請在win 7系統啓動時，按F8進入“高級啓動選項”界面，選擇“禁用驅動程序簽名強制”模式，按“Enter”啓動系統後在進行安裝。詳情請參考《MagicWorksHMI 用戶手冊》第8頁。
若此方法還仍不可使用，驅動方法如下；

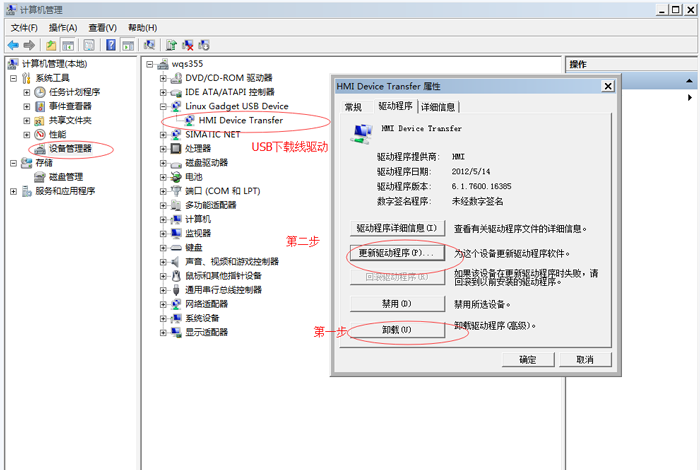

1）在“設備管理器”中找到對應驅動，右鍵“屬性”，卸載 原有的驅動；
2）單擊“更新驅動程序”；

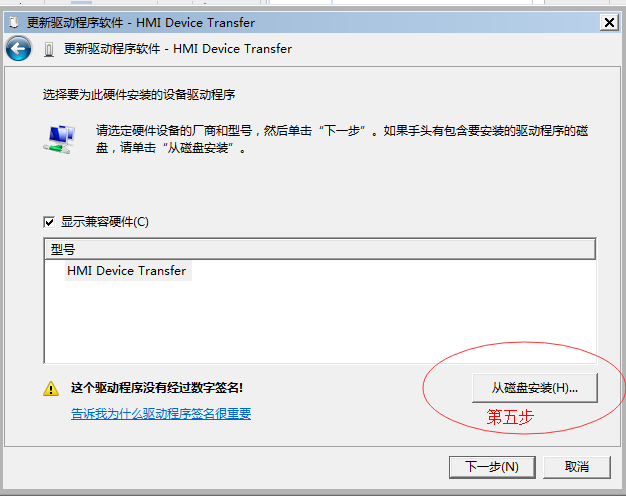

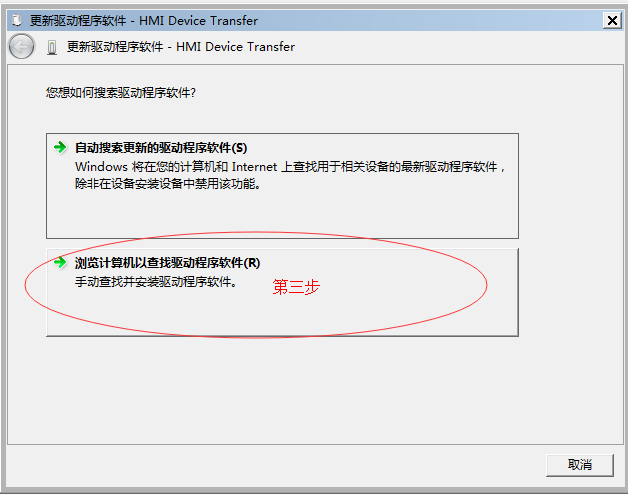

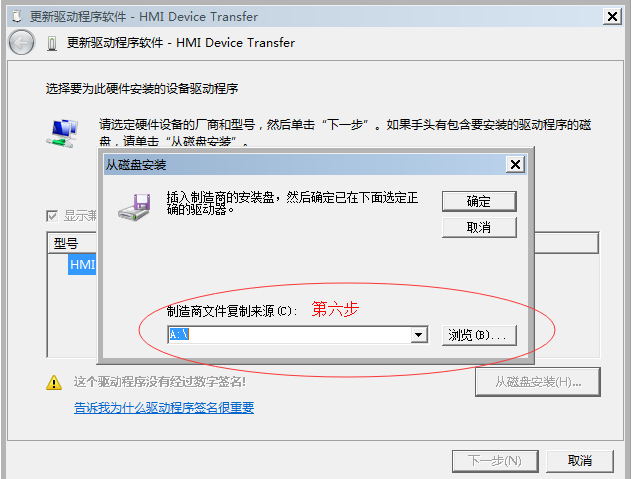

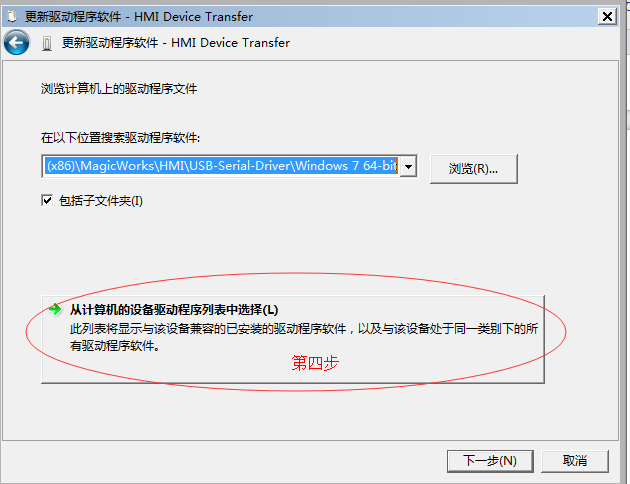

第三步到第六步 是選擇安裝路徑

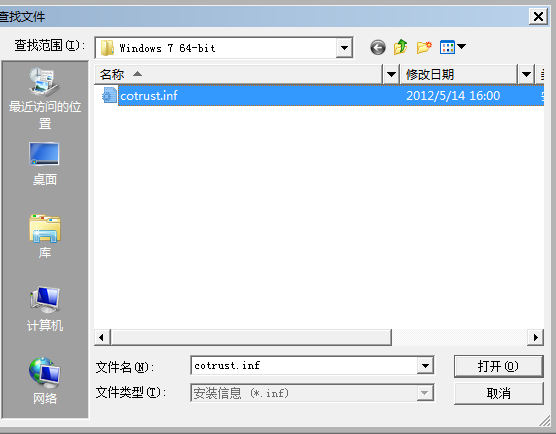

3）單擊“浏覽”，選擇安裝路徑爲"C:\ProgramFiles\MagicWorks\HMI\USB-Serial-Driver"。如下圖所示選擇對應操作系統驅動文件，單擊“确定”

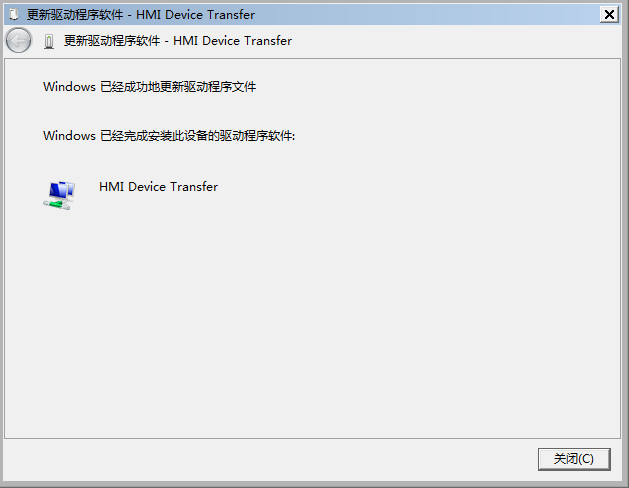

4）單擊“下一步”，等待驅動安裝完成，單擊“關閉”，
注意：
早期訂貨号後5位爲CH010、CH012的USB下載線驅動隻适用于XP系統，win7/win8系統不能用

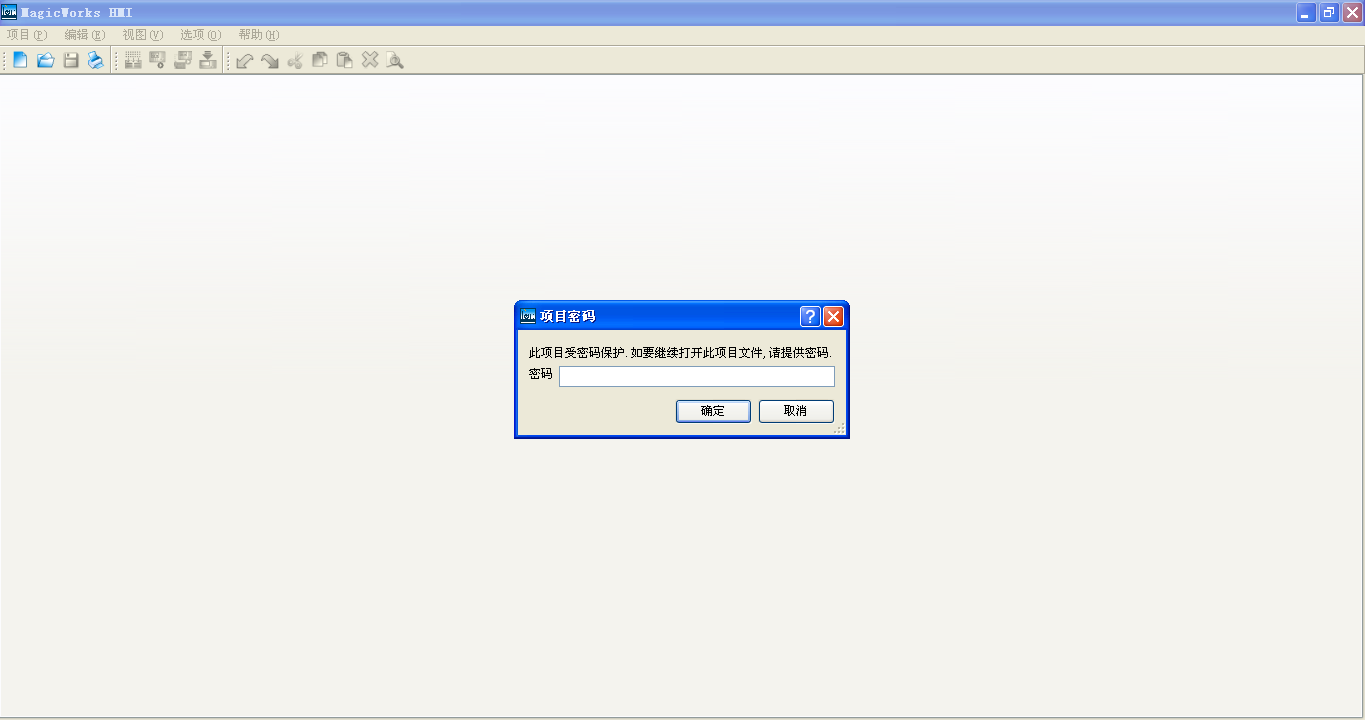

- How to set a password for the current project on Magicworks HMI software?
-
答：鼠标右鍵“項目”，彈出“設置工程密碼”，如

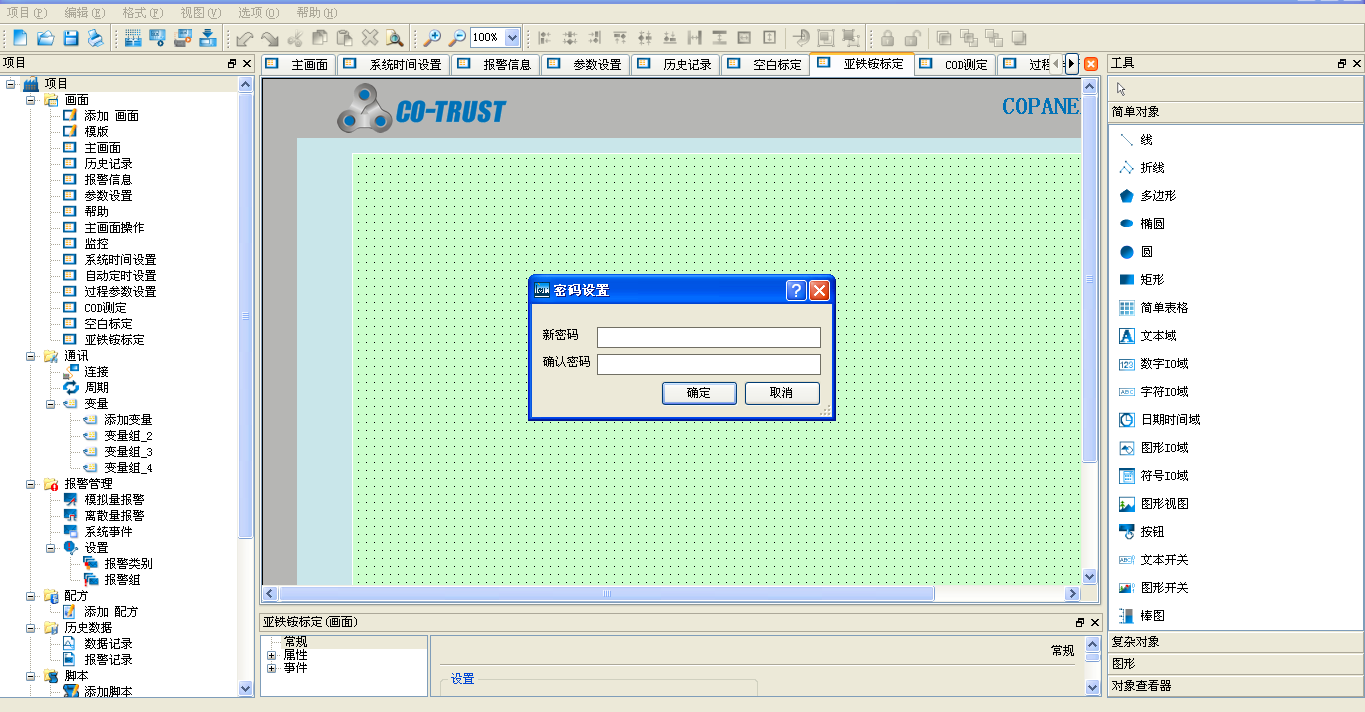

鼠标單擊“設置工程密碼”，彈出“密碼設置”對話框，
- How to update the HMI project with U disk
-
U disk update engineering steps:
1) the configuration of the project compiled after the preservation;
2) copy the project to the U disk, the project name renamed tmp;
3) Insert the USB disk into the USB port of the screen, then enter the configuration interface, enter the configuration interface method, press the screen in the order of the four corners, the upper left → the upper right → the lower left → the lower left order (or press the screen to open the screen to enter the configuration interface ).
配置界面

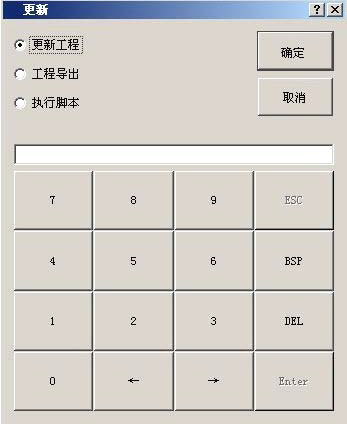

4）在配置界面點擊“更新工程”會彈出更新對話框，然後輸入密碼“26470489”，點擊确認，更新工程；
PS：關于密碼——如果HMI 當前工程沒有密碼，則要輸入密碼“26470489”更新工程，如果HMI 當前工程中“設備設置”中設置了“更新密碼”，則用新的工程更新舊的工程時要輸入HMI 工程設置的“更新密碼”。
工程更新界面
5）等待工程更新完畢，會提示“更新成功”，點擊“退出”退出配置界面或者重啓後HMI 都會運行更新後的工程。
注意：
1）工程的軟件版本，設備類型必須組态和屏一緻，否則會提示“工程版本不正确”或者“工程類型不正确”；
2）工程在保存到U盤前必須進行編譯，否則HMI會提示“存儲卡中沒有工程”；
3）我們有的時候還會遇見觸摸屏無法識别U盤，可參考此處去解決~
- Touch screen can not identify the U disk problem
-
合信觸摸屏目前隻支持U盤格式爲FAT32，其他格式的U盤暫不支持。當使用的U盤格式爲FAT32，而觸摸屏識别不了的時候，可通過該格式化工具對U盤進行格式化即可。
注意：對U盤格式化後，U盤内原有的文件將會清除，在格式化前須將重要文件進行備份。
具體操作步驟如下：

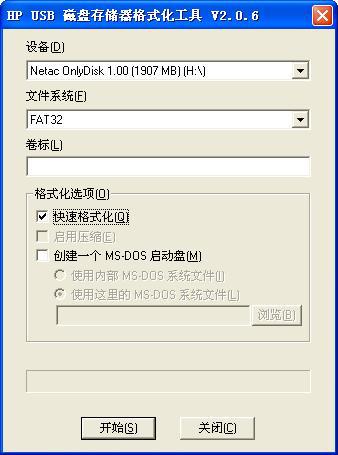

步驟1：雙擊“HPUSBFW.EXE”，運行格式化工具，在“設備D”選擇插入的U盤，“文件系統F”選擇U盤格式：FAT32，，“格式化選項O”勾選“快速格式化Q”。如圖1所示。
圖1

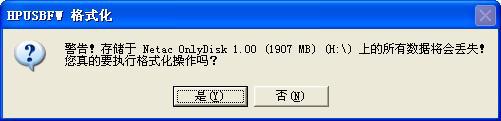

步驟2、點擊“開始”，彈出是否确認格式化對話框，如圖2所示。
圖2
步驟3、單擊“是Y”，彈出格式化确認對話框，如圖3所示。
圖3

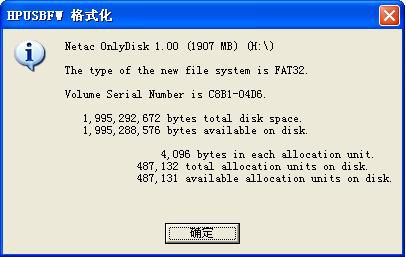

步驟4、單擊“确定”，將對U盤進行格式化操作。
