充電樁潛力市場
發改委印發的《電動汽車充電基礎設施發展指南(2015-2022)》顯示,我國充電基礎設施發展的目标是到2020年,建成集中充換電站1.2萬座,分散充電樁480萬個,滿足全國500萬輛電動汽車充電需求。
充電樁潛力市場--标準
行業針對性:
新能源電動汽車充電樁領域
滿足需求:
《電動車輛傳導充電系統一般要求》
國家标準及行業标準:
GB/T 18487.1-2015
A:GB/T 20234《電動汽車傳導充電用連接裝置》
B:GB/T 27930《電動汽車非車載傳導式充電機與電池管理系統之間的通信協議》
充電樁——産品要求(直流充電樁)
數據通訊要求:
安全設計要求:
專用充電樁控制器系統的典型網絡架構
充電樁設備物聯網解決方案——方案一
充電樁設備物聯網解決方案——方案一
充電樁設備物聯網解決方案

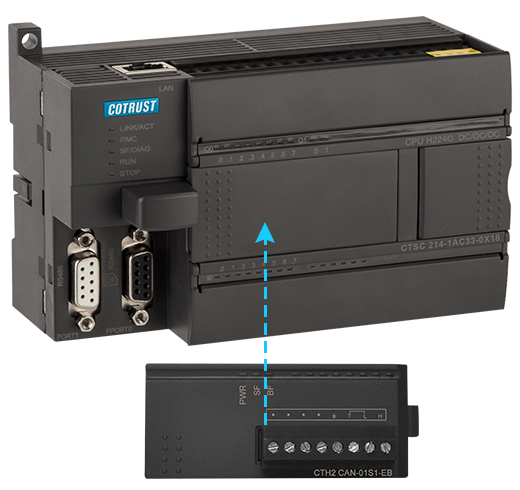

充電樁專用控制器H224C
本機集成雙獨立CAN口,并可再擴展一個CAN通訊擴展闆。
12KB程序空間/8KB數據空間
24VDC電源,8DI/10DO晶體管輸出
1個PPI,1個自由通信口,
1個以太網口,2個CAN口
1. 強大通信能力,滿足不同設備通訊要求
——以太網、PPI、MPI、CAN、自由通信協議
2. 支持CAN自由口編程,調用庫實現BMS和充電樁的通訊
3. 超強系統擴展:支持7個擴展模塊,支持擴展闆
4. 遠程批量更新程序,滿足充電樁升級程序需求
5. 遠程批量監控數據,輕松聯網,通過數據庫與第三方軟件無縫對接
6. 相比嵌入闆,合信PLC更易擴展和穩定可靠,便于維護
7. 提供靈活的OEM方案
充電樁專用控制器H226XC (高性能)
本機集成雙獨立CAN口,符合國家行業标準。
72KB程序空間/110KB數據空間,24VDC電源,8DI/10DO晶體管源輸出,2個PPI/自由通訊口,1個以太網通訊口,2個CAN口
1. 集成1個以太網口和2個RS485通訊口,滿足不同設備通訊要求
2. 支持CAN自由口編程,調用庫實現BMS和充電樁的通訊
3. 數據永久保存
4. 支持模拟量、PWM和RS485擴展闆
5. 遠程批量更新程序,滿足充電樁升級程序需求
6. 遠程批量監控數據,輕松聯網,通過數據庫與第三方軟件無縫對接
7. 相比嵌入闆,合信PLC更易擴展和穩定可靠,便于維護
8. 提供靈活的OEM方案
充電樁充電引導闆: EBH-PWM
充電樁控制器
安全,穩定,可靠
抗ESD、抗EFT,嚴格的工業環境适應性測試,通過CE認證;
三防處理,适用各種惡劣工業環境;
輸出短路保護、過流保護;
用戶程序、數據永久保存;
多重密碼保護,更有核心程序單向下載功能,永久保密;
通信接口防雷處理,可靠性高;
總線抗幹擾能力增強。
指令集中豐富
指令個數:基本指令144條、應用指令102條;
浮點運算指令;
PID指令向導;
高速輸入向導;
網絡讀寫向導;
人機交互界面向導。
高速、大容量
邏輯運算速度:0.15µs;
浮點運算速度:8µs;
PID指令速度:18µs;
