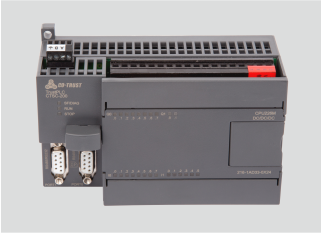

TrustPLC   CTSC-200 系列是新一代高性能的可編程邏輯控制器,緊湊的設計、良好的擴展性、卓越的性能以及強大的指令,适用于各行各業,可以滿足中小規模系統的各種複雜控制功能的要求,并且具有極高的性價比。


産品特點

強大的通信能力

以太網通訊方式

10/100Mbps自适應工業以太網支持MODBUS_TCP或UDP_PPI協議,在局域網内多主機聯網通訊,廣域網遠程編程、調試、監控;

PPI通信方式

CTSC-200系列CPU,集成1-2個PPI通信口,其硬件接口爲RS485或RS232,提供9.6Kbps、19.2Kbps、187.5Kbps的通信速率,PPI爲令牌網絡結構,可以在不加中繼的情況下組成PPI網絡,通過網絡讀寫指令NETR和NETW進行數據交換,每個交換包可以達200個字節,每個CPU可以做8個通信連接,即每個CPU可以跟8個上位機或其它CPU進行通信。

在一些系統I/O規模比較大,一個CPU不能滿足要求時,可以通過多台CPU來實現,多CPU結構可以實現分布式控制,系統的可靠性高,由于CPU之間的通信能力強,所以數據交換非常快和方便。

MPI通信方式

CTSC-200系列CPU可以連接到MPI網絡,通信速率爲19.2Kbps或187.5Kbps,在MPI網絡中隻能作爲MPI從站,主站可以讀取從站的數據,但從站之間不能進行通信。

Profibus-Dp或以太網通信方式

通過Profibus-DP從站模塊,CPU可以連接到PROFIBUS現場總線,作爲某個主站的從站,既可以快速實時地交換數據又可以獨立運行,可靠性非常高。

CPU還可以通過以太網模塊,可以連接到工業以太網,非常适合于樓宇控制或一些站點比較多的應用場合。

CANopen通信方式

通過CAN通信方式組網,1個CAN主站可以連接32個CAN從站或設備,25M範圍内傳輸波特率可達1Mbit/s,20Kbit/s的傳輸波特率可傳輸至2500M。

自由通信口方式

不同的CPU提供一到兩個自由通信口,系統内置了很多自由通信協議庫,如MODBUS、USS等,或自己編寫一些通信協議,實現與不同的設備進行通信。

CPU226L、CPU226H有些型号帶有兩個自由通信口,這兩個自由通信口可以同時進行通信所以可以滿足要求高速通信、同步控制、外設較多的場合。


穩定、可靠

抗ESD、抗EFT,嚴格的工業環境适應性測試,通過CE認證;

三防處理,适用各種惡劣工業環境;

用戶程序、數據永久保存;

多重密碼保護,更有核心程序單向下載功能,永久保密;

通信接口防雷處理,可靠性高 。


高速、大容量

邏輯運算速度:0.15μs;

浮點運算速度:8μs;

PID指令速度:18μs;

程序容量:16KB-72KB;

數據空間:基本數據空間8KB-10KB,擴展數據空間100KB;

高速輸入計數器:2-6個,30KHz-200KHz;

高速脈沖輸出:2-4路,20KHz-200KHz;

系統提供硬件1ms的時間中斷,可實現高速閉環應用(如:張力控制系統、中空成形機的壁厚控制系統、注塑機的壓力閉環等)

最大72KB的程序空間,可完成非常複雜的控制系統,除基本數據空間外,CPU還提供100KB存儲空間,可用于存儲高速的曆史數據、參數或配方。用戶程序四級密碼保護,核心程序單向下載功能,超強保密功能,非常有效地保護你的知識産權。


智能化程度高

集成參數自整定模糊邏輯算法溫控PID庫,無需編程且不占程序空間、數據空間。 PID的參數自整定,适應溫控範圍廣。算法帶模糊邏輯功能,溫控準确、動态性能好,最多可以實現64個回路控制。适用于塑料機械、焊接設備、玻璃機械等各種需要溫度控制的場合;

通用PID庫,帶自整定向導,PID指令的執行時間隻有18μs,實時性能高。可滿足從慢速到高速閉環的各種應用場合(如:張力控制、壁厚控制等)

CPU 226H:6路高速脈沖輸入,4軸高速脈沖輸出。高速脈沖輸入輸出的最高頻率達200KHz,CPU提供回零、定位、同步、直線圓弧插補、連續插補等子程序庫。可實現非常複雜的運動控制功能。适用于各種需要位置控制的應用場合(如:印刷包裝機械、飛剪系統等)

豐富的内置集成功能,使編程更簡單、控制更靈活。


超強系統擴展

模拟量I/O最大可達32AI/32AQ;

數字量I/O最大可達128DI/128DO;

擴展I/O模塊數最大可達7個。


編程方便快捷

支持IEC61131編程語言;

多種編程語言:梯形圖LAD、指令列表STL、順序功能圖FBD;

中/英文編程;

智能化幫助。


指令集豐富

指令個數:基本指令144條、應用指令102條;

浮點運算指令;

PID指令向導;

運動控制向導;

高速輸入向導;

網絡讀寫向導;

人機交互界面向導。
