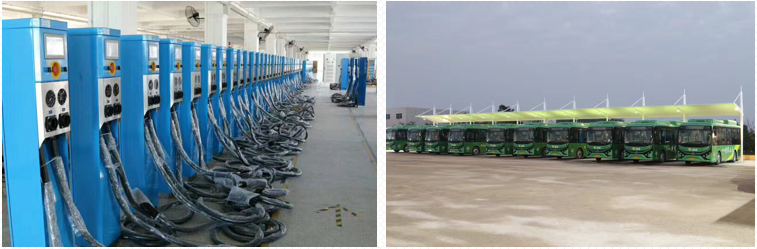

充電樁潛力市場
發改委印發的《電動汽車充電基礎設施發展指南（2015-2022）》顯示，我國充電基礎設施發展的目标是到2020年，建成集中充換電站1.2萬座，分散充電樁480萬個，滿足全國500萬輛電動汽車充電需求。
充電樁潛力市場--标準
行業針對性：新能源電動汽車充電樁領域
滿足需求： 《電動車輛傳導充電系統一般要求》

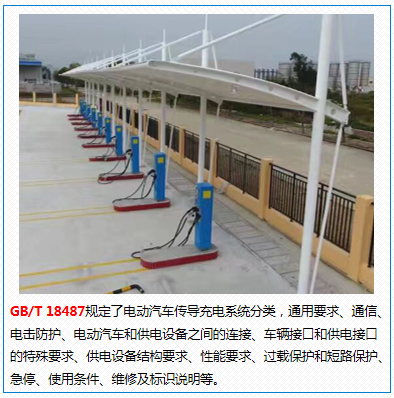

國家标準及行業标準：GB/T 18487.1-2015
A：GB/T 20234《電動汽車傳導充電用連接裝置》
B：GB/T 27930《電動汽車非車載傳導式充電機與電池管理系統之間的通信協議》
充電樁——産品要求（直流充電樁）

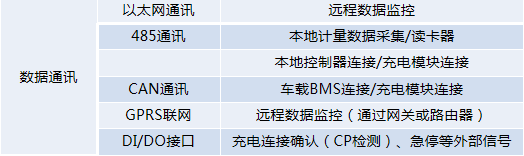

數據通訊要求：
安全設計要求：

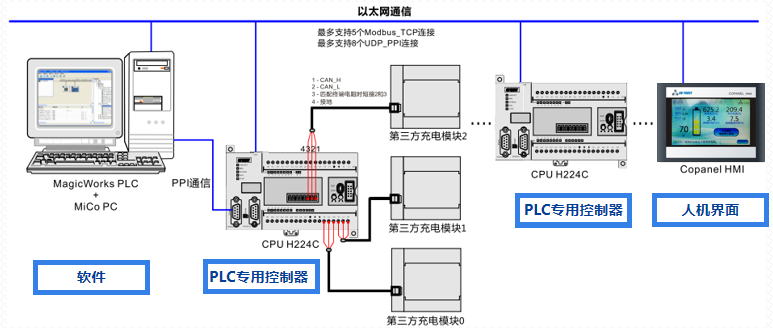

專用充電樁控制器系統的典型網絡架構

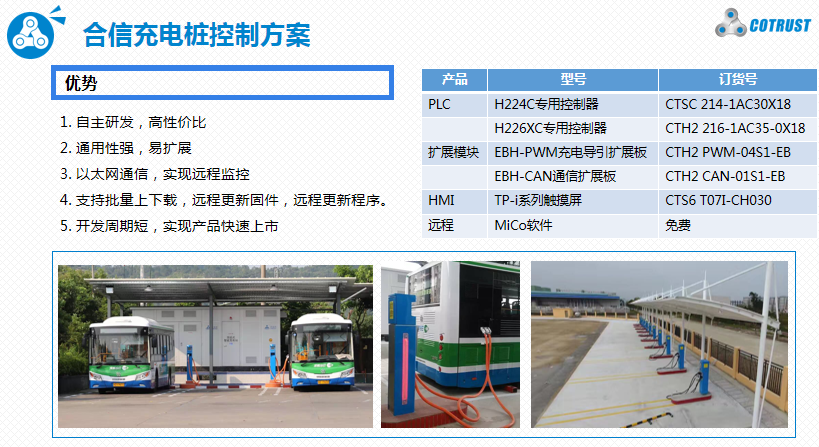

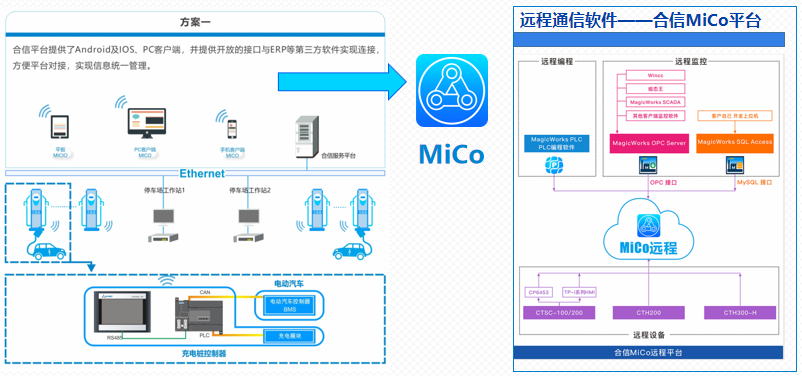

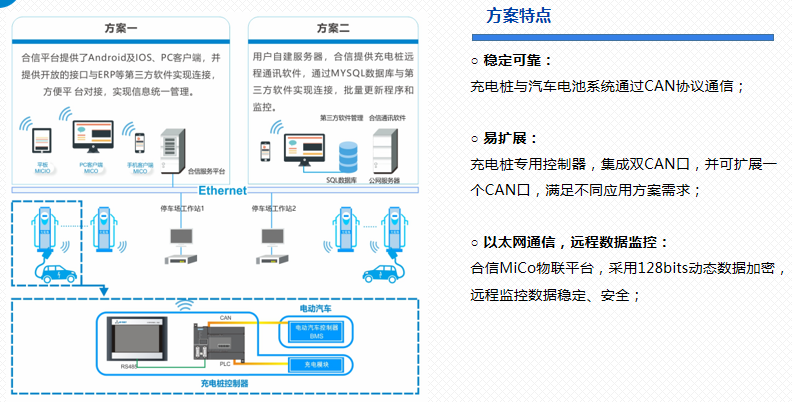

充電樁設備物聯網解決方案——方案一
充電樁設備物聯網解決方案——方案一

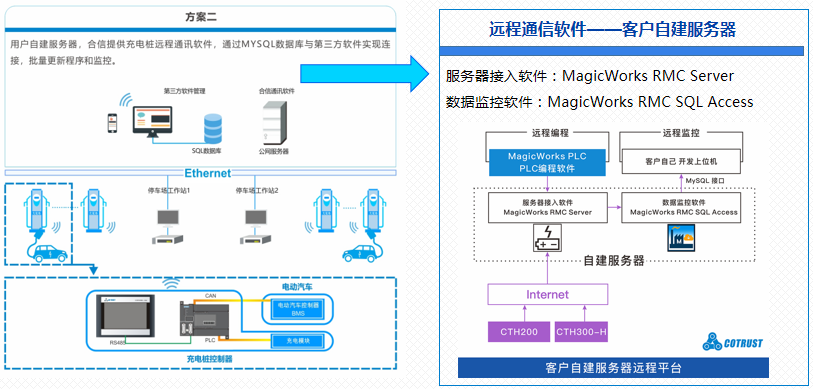

充電樁設備物聯網解決方案

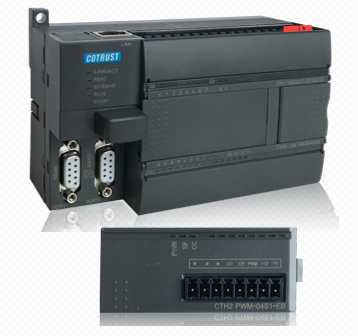

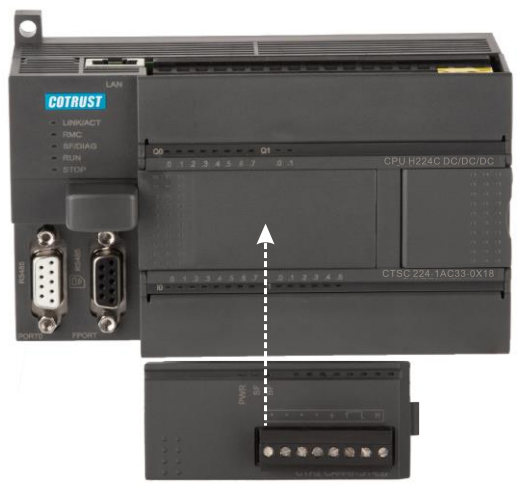

充電樁專用控制器H224C
本機集成雙獨立CAN口，并可再擴展一個CAN通訊擴展闆。
12KB程序空間/8KB數據空間
24VDC電源，8DI/10DO晶體管輸出
1個PPI，1個自由通信口，
1個以太網口，2個CAN口
1. 強大通信能力，滿足不同設備通訊要求
——以太網、PPI、MPI、CAN、自由通信協議
2. 支持CAN自由口編程，調用庫實現BMS和充電樁的通訊
3. 超強系統擴展：支持7個擴展模塊，支持擴展闆
4. 遠程批量更新程序，滿足充電樁升級程序需求
5. 遠程批量監控數據，輕松聯網，通過數據庫與第三方軟件無縫對接
6. 相比嵌入闆，合信PLC更易擴展和穩定可靠，便于維護
7. 提供靈活的OEM方案
充電樁專用控制器H226XC (高性能)
本機集成雙獨立CAN口，符合國家行業标準。
72KB程序空間/110KB數據空間，24VDC電源，8DI/10DO晶體管源輸出，2個PPI/自由通訊口，1個以太網通訊口，2個CAN口
1. 集成1個以太網口和2個RS485通訊口，滿足不同設備通訊要求
2. 支持CAN自由口編程，調用庫實現BMS和充電樁的通訊
3. 數據永久保存
4. 支持模拟量、PWM和RS485擴展闆
5. 遠程批量更新程序，滿足充電樁升級程序需求
6. 遠程批量監控數據，輕松聯網，通過數據庫與第三方軟件無縫對接
7. 相比嵌入闆，合信PLC更易擴展和穩定可靠，便于維護
8. 提供靈活的OEM方案

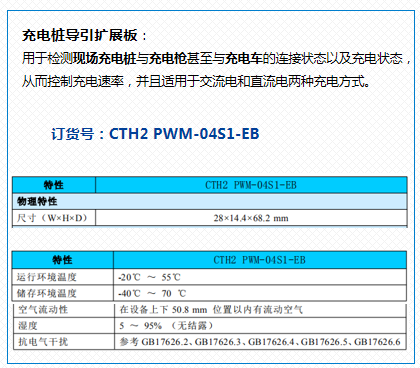

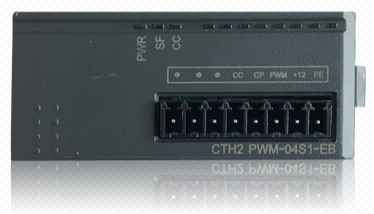

充電樁充電引導闆: EBH-PWM
充電樁控制器
安全，穩定，可靠
抗ESD、抗EFT，嚴格的工業環境适應性測試，通過CE認證；
三防處理，适用各種惡劣工業環境；
輸出短路保護、過流保護；
用戶程序、數據永久保存；
多重密碼保護，更有核心程序單向下載功能，永久保密；
通信接口防雷處理，可靠性高；
總線抗幹擾能力增強。
指令集中豐富
指令個數：基本指令144條、應用指令102條；
浮點運算指令；
PID指令向導；
高速輸入向導；
網絡讀寫向導；
人機交互界面向導。
高速、大容量
邏輯運算速度：0.15µs；
浮點運算速度：8µs；
PID指令速度：18µs；
