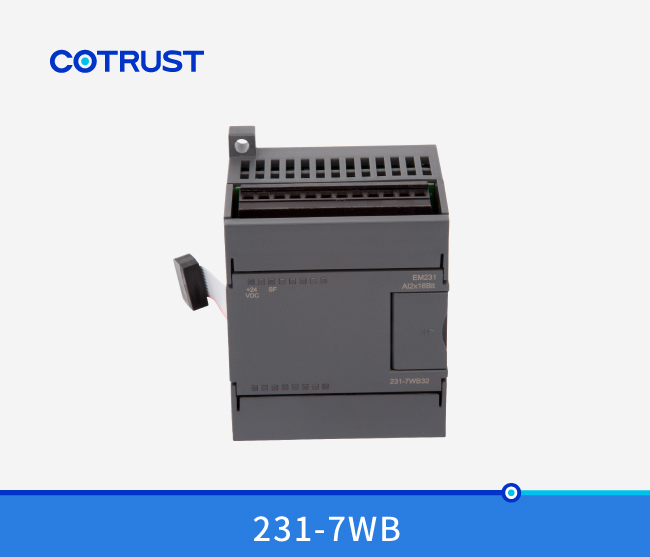

EM231 Dual-channel Weighing Module(231-7WB32)

Input signal through dual-channel transducer,16bit,sampling rate20Hz(uni-channel)/10Hz(dual-channel),6 VDC、150mA per channel excitation power output

Order No.:CTS7 231-7WB32

Specification:16bit,20Hz(單通道(dào))/10(雙通道(dào)),6VDC、每路150mA激勵電源輸出Input signal through dual-channel transducer,16bit,sampling rate20Hz(uni-channel)/10Hz(dual-channel),6 VDC、150mA per channel excitation power output

Product Description

Order Data

Order Data

Order No.

Input signal through dual-channel transducer,16bit,sampling rate20Hz(uni-channel)/10Hz(dual-channel),6 VDC,150mA per channel excitation power outputCTS7 231-7WB32



Technical Spec

Performance Parameters

Detailed Information:

Major Features:

· Bus and power supply isolation, high reliability, good anti-jamming capability

        · 16bit sampling precision, hardware filter technique, more accurate and stable measured

            values.

        · Reverse protection and surge absorption function of its power supply makes it adaptable to

           severe industrial environment.

Use Standard

        · use shielded twisted pair to transmit signals and must have one end earthed

        · When the system is in a good state, the earthed end must be connected to the ground

           wire, otherwise it is not earthed.

        · it is suggested to use Trust PLC library function to read data from weigh module

        · Calibration needed when replacing modules


When the system is dual-channeled and has one transducer connected, another transducer should be short-circuited to avoid alarm or shift to uni-channel mode.

Specification

CTS7 231-7WB32

Power Consumption

 5W

Power Consumption

   +5VDC consumed current

<140mA

   L+ consumed current

<100mA

   L+ Coil voltage range

20.4-28.8VDC

   LED indicator

24 VDC Power Supply  Good: ON = no fault, OFF = no power ;
           SF: ON=module fault, Blink=input signal error, OFF=normal;

   Input type

Strain gauge,4 or 6wire mode of connection

   Input range

0~1mV/V

0~2mV/V

0~3mV/V

0~4mV/V

   Input point

2AI

Isolation Features

     field side to logic circuit

500VAC

      Field side to 24VDC

500VAC

      24V to logic circuit

500VAC

    Common-mode input range(from input channel to input channel)

0

    Common mode rejection

>120dB@120VAC

Input Resolution

   temperature coefficient null point

≤±0.1uV/K

   Principle of measurement

Sigma-Delta

   length of conducting line to transducer

Maximum 500 meters

   Noise suppression

85db@50Hz/60Hz

   Data word format

Voltage:0 to+32000

   Resolution

16 bits

   Intrinsic error

0.05%Fs

   Repeatability

0.1%Fs

Related Information

Library function of weigh module TrustPLC 231-7WB32.



Installation

Terminal Connection

Weighing module which is a measuring module of high-precision requires reliable measuring low signal level (about 1.5uV). Thus, to make sure it works, it is important to choose appropriate

assembly and cable connection.


While connect weighing transducer, following rules should be obeyed.

 · If more than one transducer is going to be connected (if they are weighing transducers,

   they must be parallel connected), one junction box must be used. If the distance between

    weighing transducer and module or between weighing transducer and junction box is

    longer than the length of available cable of weighing transducer, a dedicated extension box

Should be used.

   · Shield of cable should always reach as far as to cable gland of junction box or extension box.

   · Use stranded wire to connect cable in certain circuit and keep it shielded.


---transducer wire SEN+/SEN-;

---measuring voltage coil SIG+/SIG-;

---supply voltage coil EXC+/EXC-.

·Shielded wire must be joint with shield connector.


  1. Four- Wire connection



  2. When connect four-wire transducer, please make sure that EXC with SENS, EXC with SENS- are short

  3. circuited. Otherwise, the module may not work normally.

  4. 2、Six-wire connection

  5. 3、Module Connection Diagram

  6. DIP Switch Setting

  7. DIP Switch Configuration

    Switch 1、2、3、4、5、6

    setting

    function

    SW1、2

    01

    Choose 1mV/V transducer


    00

    Choose 2mV/V transducer

    (default)


    10

    Choose 3mV/V transducer


    11

    Choose 4mV/V transducer

    SW3

    0

    Choose dual channel working

    model (default)


    1

    Choose uni-channel working

    model

    SW4

    0

    Choose filter1(default)


    1

    Choose filter 2

    SW5、6、7、8

    00

    Spare, reserved

    Remark:

    Ø Default state:000000

    Ø Which filter to be used is determined by software according to need of debug.
