行業與設備簡介

中央空調機房節能群控系統,是樓宇自控系統中的一個子系統,是專業的中央空調控制系統,倡導以節能舒适爲目标,采用先進的矢量控制理論、獨特的雙效節能法、網絡控制技術和變頻控制技術相結合,暖通空調系統的最優化節能解決方案,幫助用戶實現節約能源、精細化管理、減少人力成本的目的。具有以下特點:

自動化控制

針對中央空調設備實際運行特點而研發的計算機軟件控制系統,依據空調末端運行負荷,自動調整中央空調機房的相關設備的啓動、停止、聯動、報警、複位和交替運行等。

◆ 高效節能

采用特的矢量控制法與雙效節能法爲基礎,采用VWV(變水量)和VAV(變風量)技術,使水泵風機節電20%45%,針對包括空氣處理機組和輔機在内的整個系統的節能改造,能使中央空調空氣處理系統節能達到25%40%空調主機系統節能15%30%,整個系統總節能達到30%40%

◆ 延長設備使用壽命

對設備采用輪流磨損控制法與矢量控制法,降低了設備使用率,與自行故障診斷程序相結合,有效延長設備使用壽命

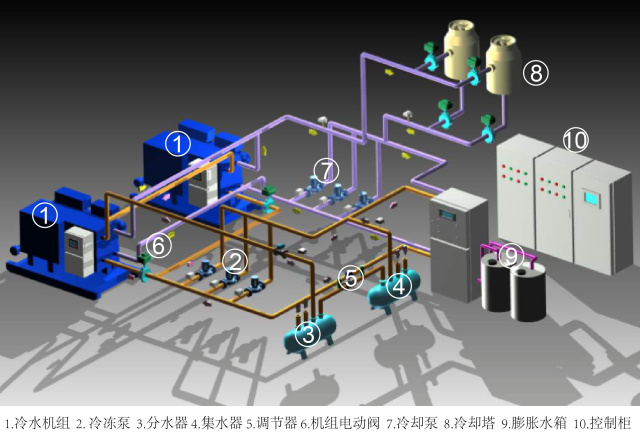

中央空調機房配備了“十大金剛”,在他們的協調配合下,把控溫度分分鍾不是事兒!

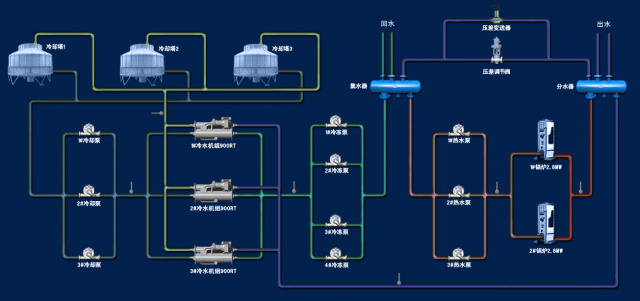

工藝簡述中央空調機房監控原理



“十大金剛”如何通力合作?

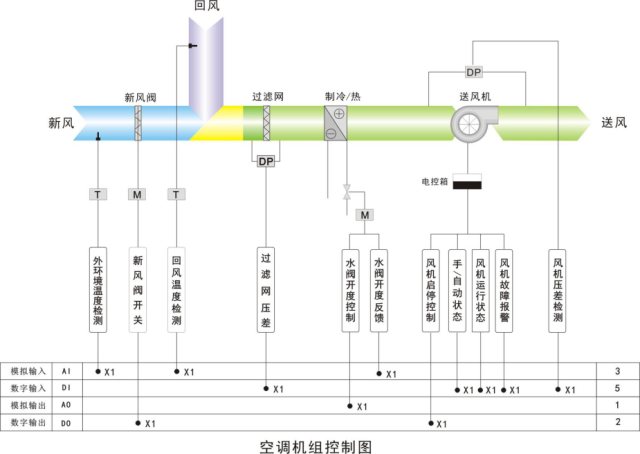

中央空調末端風櫃控制原理




控制要求

 空調主機運行台數合理控制,通過變頻技術使水流量達到最佳配置,水系統高效運行又可節能。

 空調風櫃水流量采用PID比例積分調節使其運行在最佳狀态,達到供需平衡,節約了能量的消耗。

● 能遠程集中管理、分組管理、定時管理、溫度限定等,有效杜絕了不必要的能量浪費。

 冷熱源水系統與末端空調聯網統一管理,通過減少末端能量消耗,使冷熱源系統能耗進一步減少,從而實現了高效的二次節能。


控制系統架構

控制系統采用合信技術 CTH200 PLC及合信COPANEL以太網觸摸屏組成

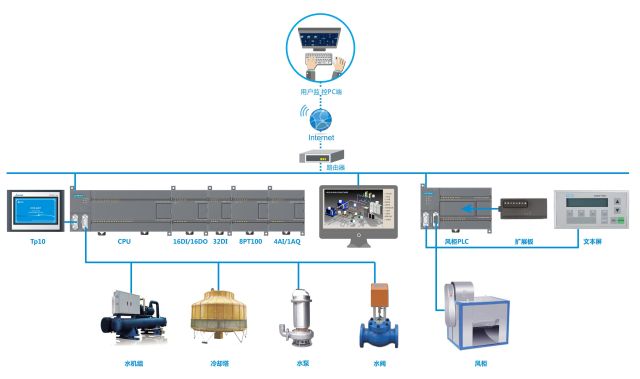

  主機控制系統示意簡圖如下:(參考下圖畫出實際的控制系統圖)

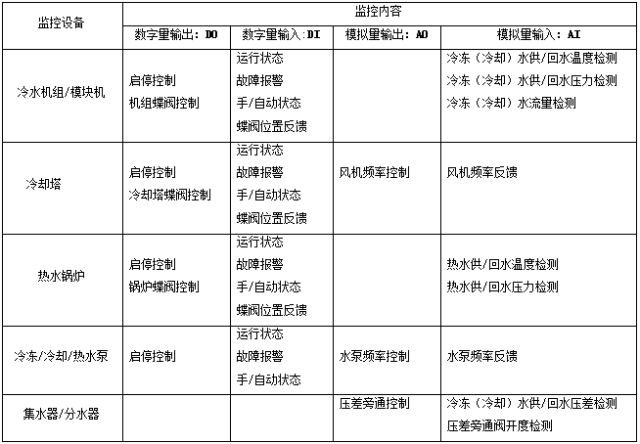

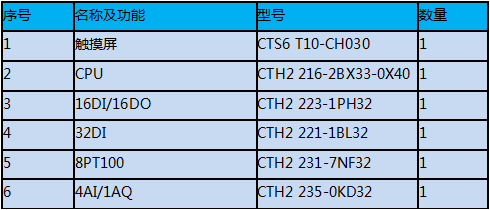

機房水系統配置清單

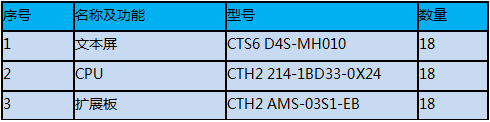

末端風櫃系統配置清單

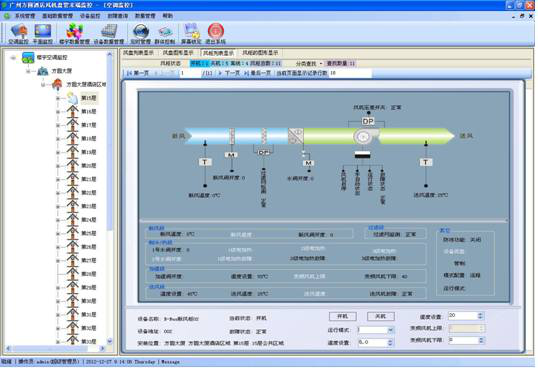

群控系統運行界面


總結

群控空調機組一般是安裝在室外,爲方便布線,其集中控制櫃也大多安裝在室外,環境溫度變化大,電氣環境複雜,要求PLC産品具有防雷、防潮、耐高溫等特點。


  合信技術CTH200系列以太網PLC集成了一個以太網口、2個Fport/PPI可切換通信口,通訊速度快,PLC之間能通過網口交換數據,很好的滿足了群控系統的遠程監控、集中管理,分布式控制的要求,大大節省整體方案成本,提高了産品的性能。
