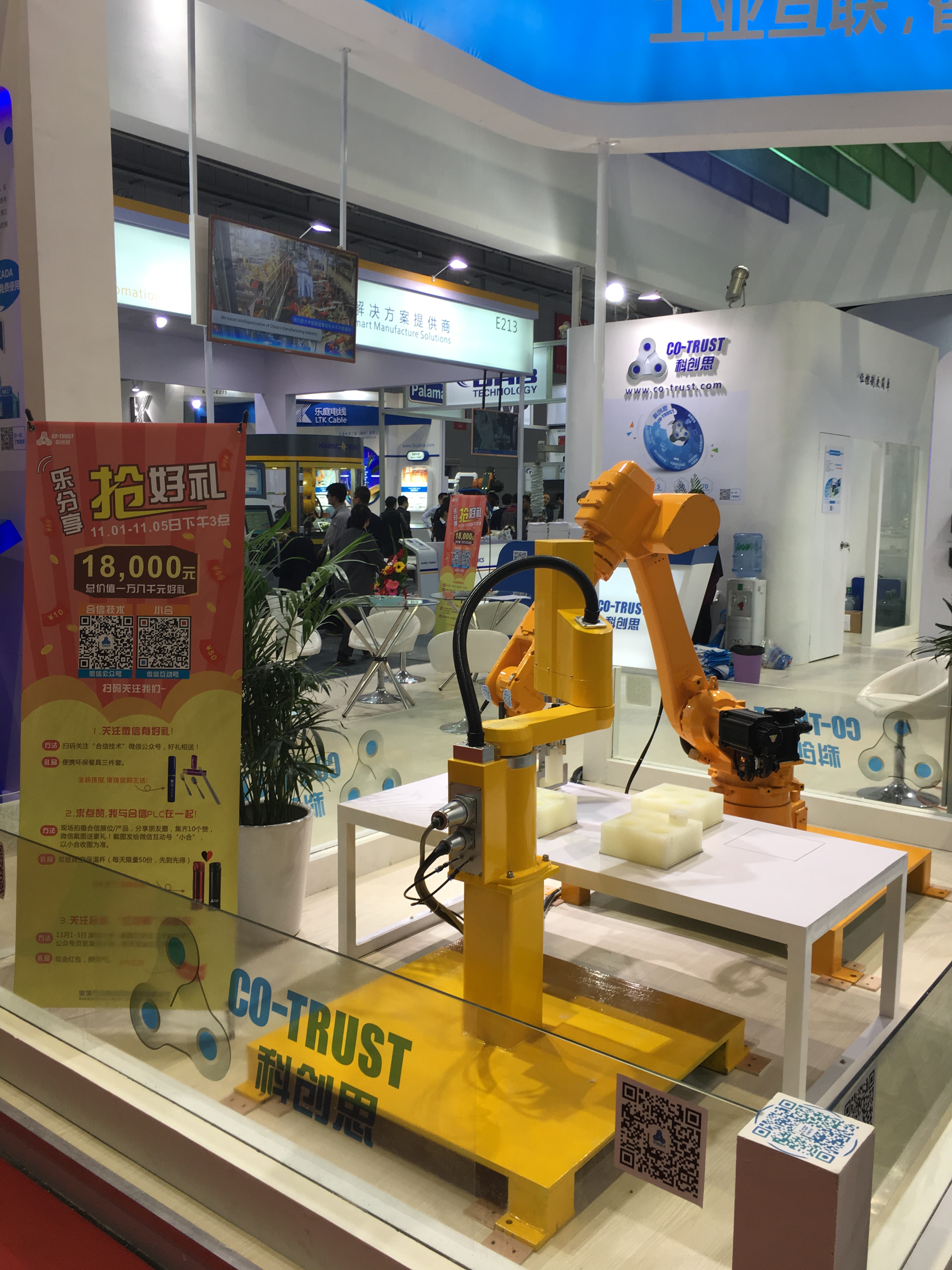

合信技術多機器人協同控制方案,它由Co-Motion系統中的C37運動控制器爲主控單元,它使用Cortex A8 1Ghz主頻芯片,運算速度快,支持CNC功能及多種機器人算法。控制器通過EtherCAT總線通訊方式搭配合信技術新款絕對值的H1A伺服驅動器,配合剛發布的EtherCAT遠程IO模塊,并通過擴展模塊與設備外部信号交互,組成整套機器人控制系統。
方案特點:
1. CTH3-C37型運動控制器以Cortex-A8 1GHz處理器爲硬件架購,提供強大的運算性能,實現複雜的機器人控制。
2. 基于運動功能強大的CoDesys系統軟件架構,提供多種PLC的編程方式,集成Softmotion+CNC功能。
3. 支持多種機器人模型功能塊,包括龍門式、并聯機器人、六關節機器算法等,支持多插補和聯動軸,單控制器可控制多台機器人。
4. 良好的人機交互可編程示教,支持人機界面控件運動軌迹文件導入及實時運行三維立體坐标監視。
5. 100 Mbps EtherCAT總線,實現運動控制器與H系列伺服系統之間高速通信,可組成冗餘的通信環網,使系統簡單可靠。
6. 兼容CTH3-C系列擴展模塊,55Mbps背闆總線可擴展數字量輸入輸出模塊、模拟量輸入輸出模塊、溫度模塊、通訊模塊、編碼器模塊、脈沖輸出模塊等。
7. Modbus TCP/IP以太網通訊,連接物聯網手機/平闆終端、遠程監控終端、人機界面、視覺系統等,實現高速通信
合信技術多機器人協同控制方案,它由Co-Motion系統中的C37運動控制器爲主控單元,它使用Cortex A8 1Ghz主頻芯片,運算速度快,支持CNC功能及多種機器人算法。控制器通過EtherCAT總線通訊方式搭配合信技術新款絕對值的H1A伺服驅動器,配合剛發布的EtherCAT遠程IO模塊,并通過擴展模塊與設備外部信号交互,組成整套機器人控制系統。在此基礎上,通過EtherCAT總線可繼續擴展外部軸,因此此方案可廣泛應用于有機器人流水線式的控制需求。
-
TP07I 以太網觸摸屏(T07I-CH030)
訂貨号:CTS6 T07I-CH030
規 格: 7寸觸摸屏,真彩LCD-TFT,分辨率800x480,256k色,1個RS485口,1個USB口,1個以太網口,支持WIFI擴展
查看詳情 -

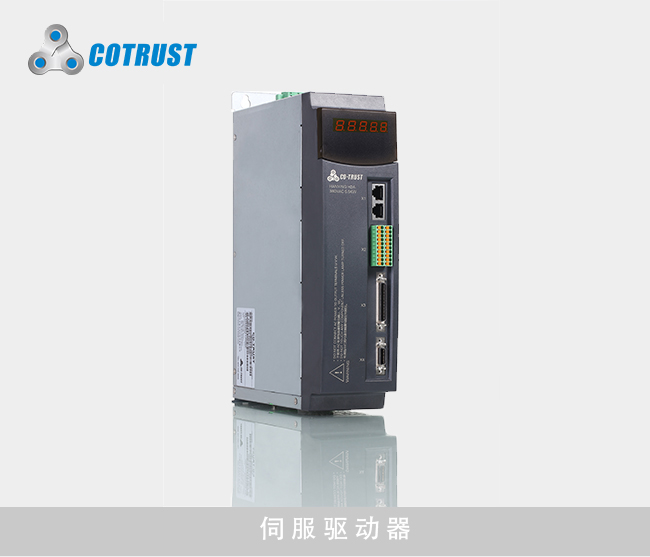

H1A高壓型伺服驅動器
訂貨号:CTSD H1A-B3025-M200/CTSD H1A-A3025-M200/CTSD H1A-A4525-M200/CTSD H1A-A5525-M200
規 格:功率範圍3KW-5.5KW,支持Modbus通訊協議、CANopen通訊協議或EtherCAT通訊協議;
查看詳情 -
CTH300數字量輸出模塊(DQT-08、DQT-16、DQT-32、DQR-08、DQR-16)
訂貨号:CTH3 DQT-080S1/CTH3 DQT-160S1/CTH3 DQT-320S1/CTH3 DQR-080S1/CTH3 DQR-160S1
規 格:晶體管輸出, 8 x 24VDC/晶體管輸出, 16 x 24VDC/晶體管輸出, 32 x 24VDC/繼電器輸出,8點,2A/繼電器輸出,16點,2A
查看詳情 -

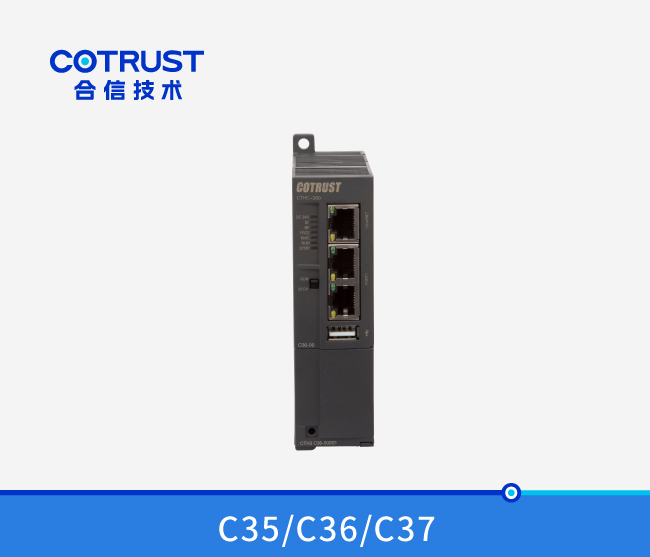

CTH300 主控CPU(C37-02/C37-01/C36-01/C35-01)
訂貨号:CTH3 C37-002S2/CTH3 C37-001S2/CTH3 C36-001S2/CTH3 C35-001S2
規 格:C37-02:32MB程序數據空間,120KB掉電保持數據,55M擴展總線,支持CODESYS編程平台SP11版本;(推薦) C37-01:32MB程序數據空間,64KB掉電保持數據,55M擴展總線;(推薦) C36-01:32MB程序數據空間,64KB掉電保持數據,55M擴展總線;(推薦) C35-01:32MB程序數據空間,64KB掉電保持數據,55M擴展總線;(推薦)
查看詳情 -
CTH300數字量輸入模塊(DIT-08,DIT-16,DIT-32)
訂貨号:CTH3 DIT-080S1/CTH3 DIT-160S1/CTH3 DIT-320S1
規 格:8點輸入,24VDC/16點輸入,24VDC/32點輸入, 24VDC
查看詳情
