圓柱形锂電池四道貼膠制片機用于圓柱形锂電池電芯的制作,對電池卷料自動完成正、負極片極耳焊接、切斷、貼膠及極片貼膠、切斷的一種設備。

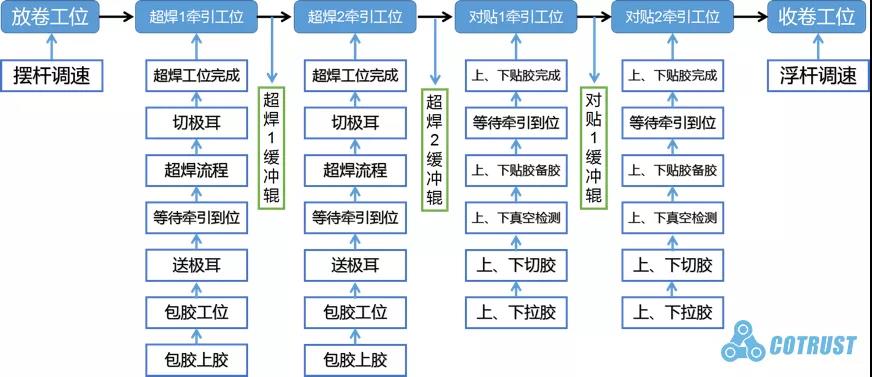

锂電池四道貼膠制片機--控制流程

自動锂電池制片機系統,是前端塗布機均勻塗上原料,再通過壓延機形成一定厚度的片材,最後由分切機分成供制片機生産的合适長度的片材。由收放卷工位、超焊牽引工位、對貼牽引工位、極耳超焊工位、膠紙對貼工位組成。





锂電池四道貼膠制片機--控制要求

1. 收放卷要求送料精度高,保證牽引精準,保證極耳超焊與膠紙對貼準确加工。

2. 焊接速度、時間、壓力等參數可調;

3. 牽引工位具備中斷定位功能,保證生産效率及準确性。

4. 貼膠裝置可同時貼4道膠,可同時開啓兩個超焊工位,需要選擇性開關;

5. 不同工位報警功能:材放卷斷帶報警、中途斷帶報警、極耳斷帶報警、收卷片材報警、塗布錯位報警、極耳漏焊報警、上下貼膠真空報警等

6. 要求PLC控制,HMI操作,方便易用。


锂電池制片機--合信控制系統

自動锂電池制片機控制系統采用1套 CTH300系列H36-01、主站EtherCAT總線組網帶15台高性能伺服A3N驅動,跟觸摸屏之間采用Modbus485通信。

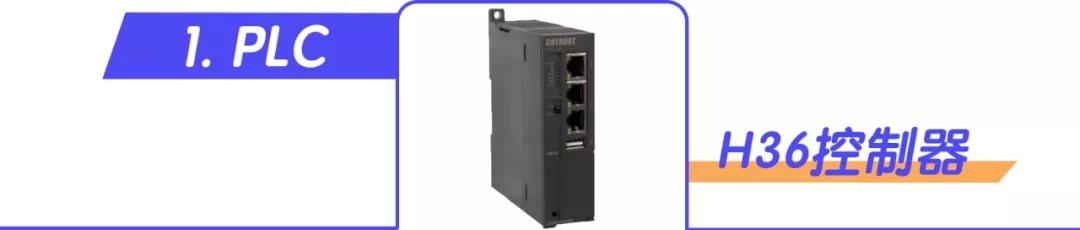

▼PLC采用合信H36控制器,支持EtherCAT總線方式控制伺服驅動,集成了單軸定位、速度控制、回原等運控指令。

小合劇透:CTH300-H系列也有PLCopen軸功能指令了!

(聽說單軸運動控制、插補、電子凸輪、電子齒輪統統包含,期待下期的新品發布吧~)

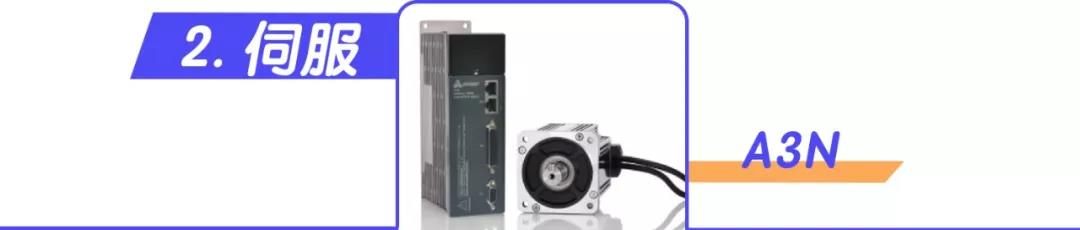

▼ 整套系統采用合信A3N伺服,應用H36新增基于PLCopen的軸控制指令,快速、精準。

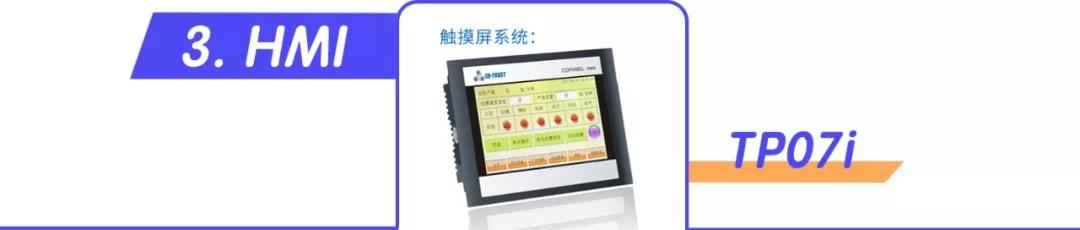

▼ 自動锂電池制片機選用TP07i觸摸屏組态串口通信,提供多位置操作,節省調試時間,方便操作員調試。

畫面内容豐富,提供多種功能操作,如:

● 1. 畫面用于生産效率,批次生産數量監控與設置

● 2. 不同工位參數可根據生産加工要求進行設置

● 3. 提供手動調試、連動調試

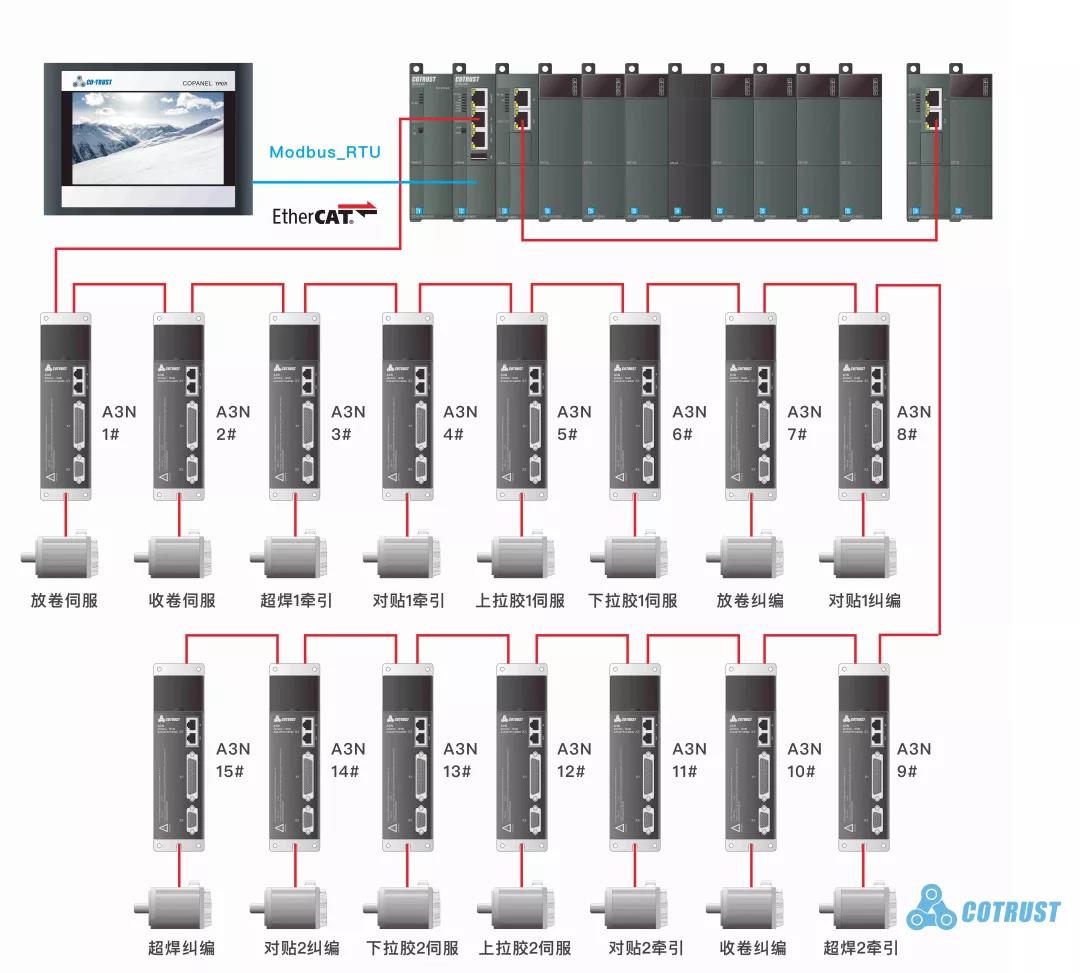

锂電池制片機--合信方案架構圖

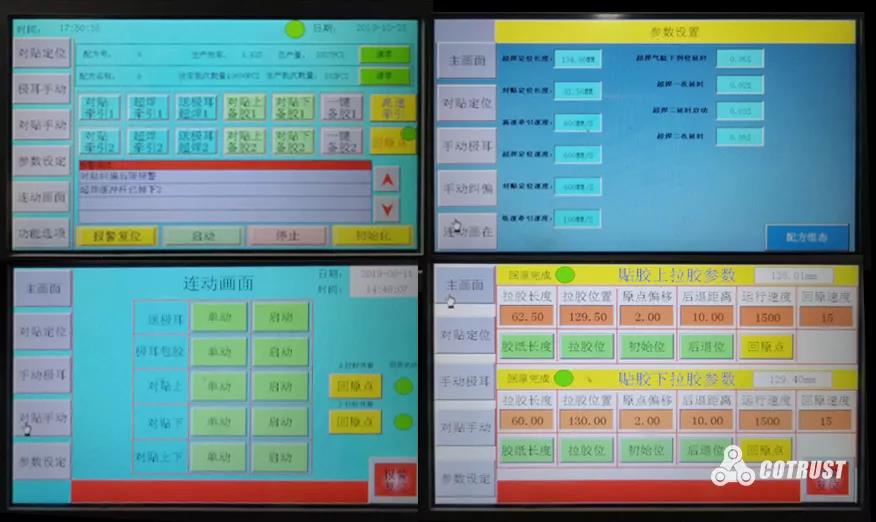

锂電池制片機--現場監控畫面

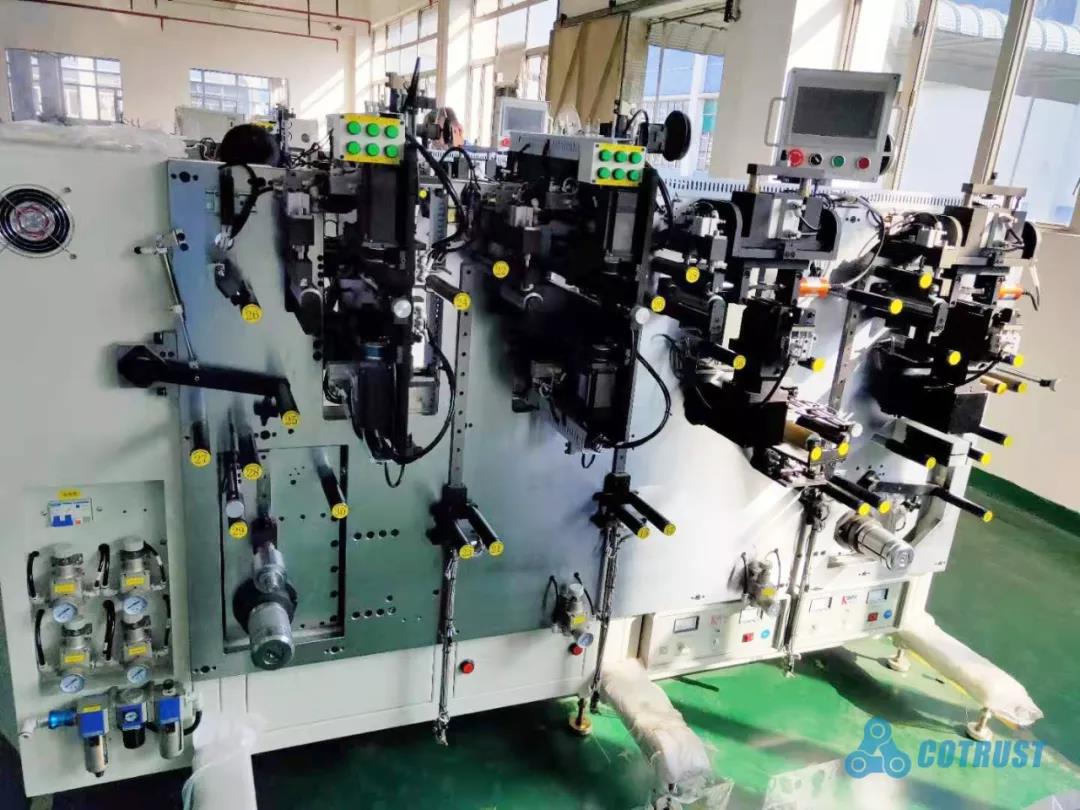

锂電池制片機--現場視頻


合信控制方案優勢

采用合信的整套方案,通信可靠,響應快,操作便捷,效率高。

1、合信CTH300系列PLC,程序、數據空間大,擴展能力強,處理器掃描速度快

2、高速EtherCAT總線控制方案,接線簡潔,控制精度高,速率快,響應實時

3、TP07i觸摸屏的監控畫面實現各工位獨立運行,單獨調試,保證卷材良品率;

4、采用運行中斷定位,執行中斷時,按設定位置一步到位定位完成,定位精準

5、生産效率大幅提高,從普通機型的1.7s/pcs提升至本方案的1.48s/pcs。
