最炫的,疊片動力電池[機器人裝配生産線]來了
基于合信控制系統的疊片電池
——機械手全自動裝配生産線
建議WIFI下觀看[機器人裝配生産線]

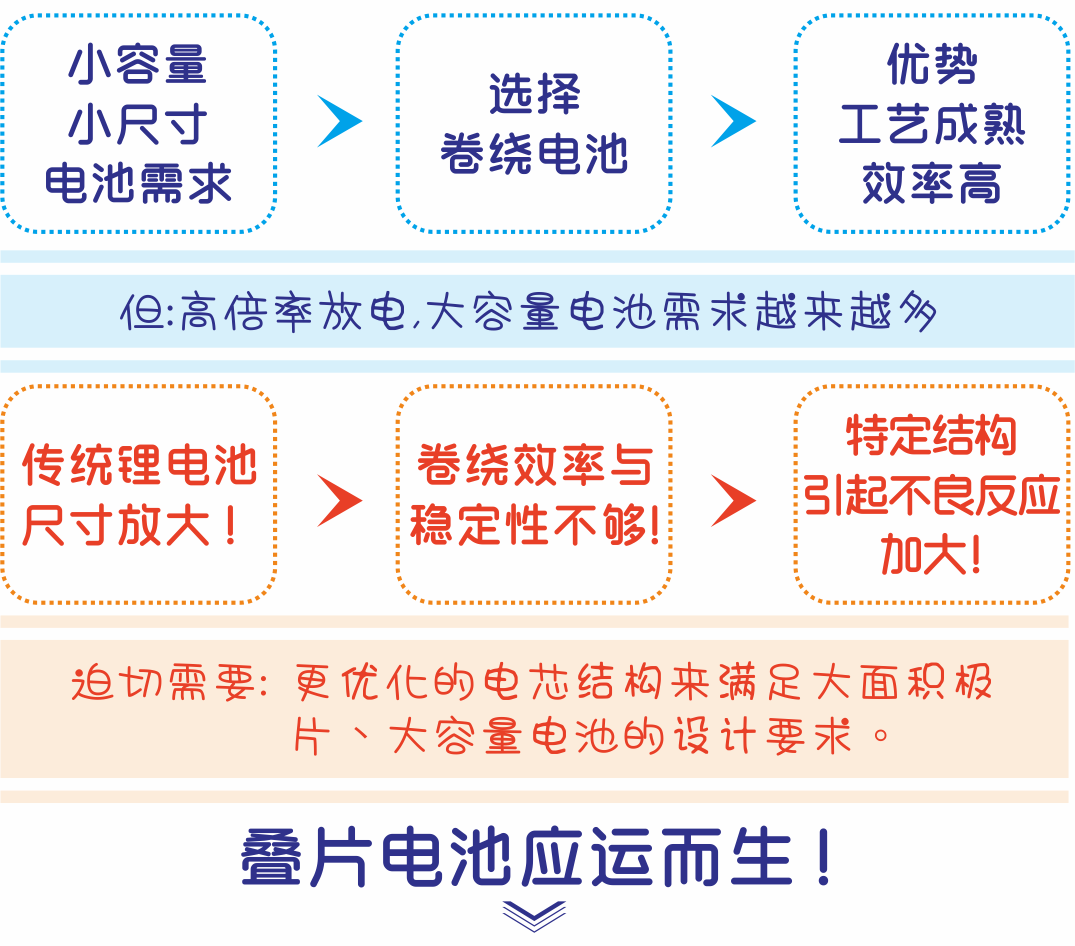

疊片電池應運而生

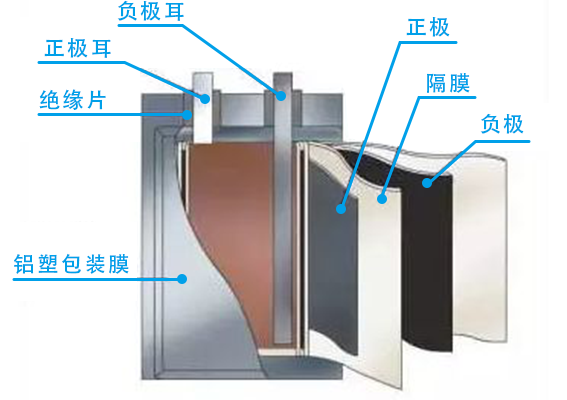

疊片電池結構
疊片電池優勢:
①. 均勻一緻的反應界面
②. 更均勻的電流密度,優良内部散熱性能
③. 内阻低、容量大、高倍率
④. 厚度便于控制,可超薄可超厚
⑤. 适用于異形、動力電池、高倍率電池
疊片動力電池裝配生産線
流程示意圖
▽

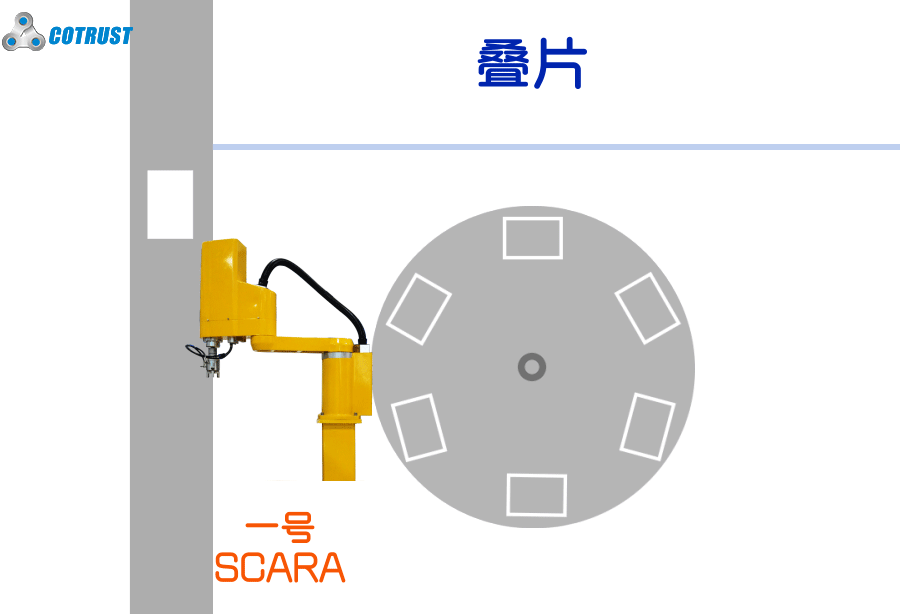

經過疊片之後,來到組裝生産線的第一個加工圓盤:預焊操作台。4個加工工位完成後一号機器人搬運到傳送帶。

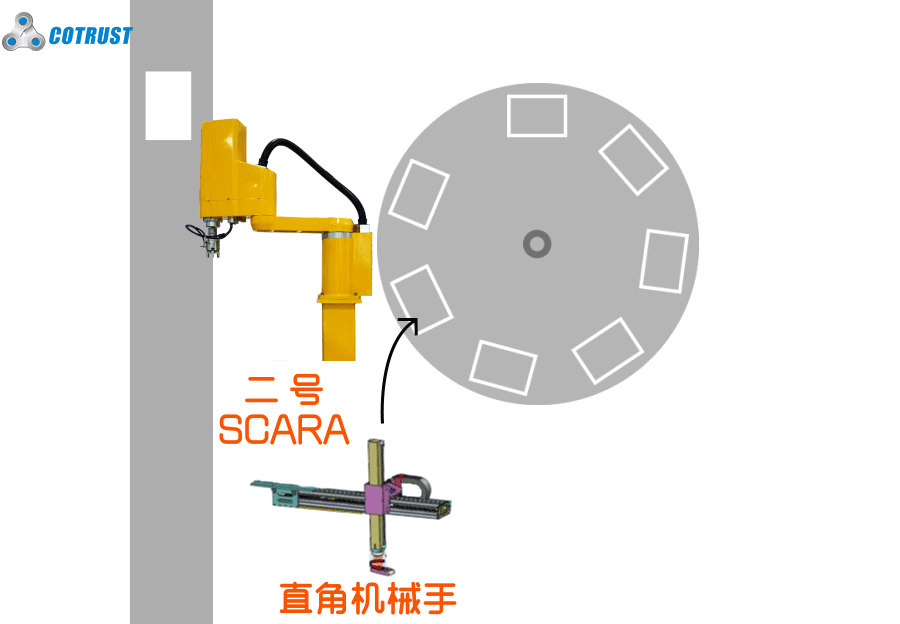

第二個加工圓盤:焊接操作台。控制直角機械手送蓋闆極,經過5個加工工位完成後二号機器人搬運到傳送帶。
第三操作工序主要功能就是貼膠。

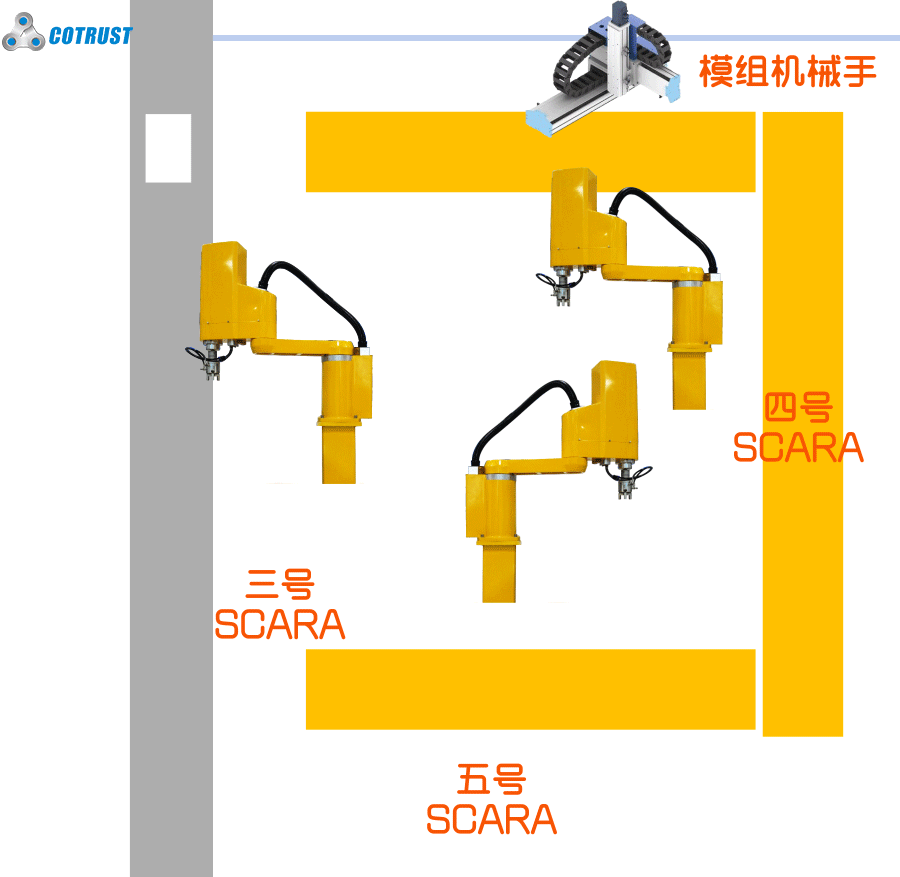

三号機器人:負責進料和出料;
四号機器人:負責抓電池到熱熔底闆和抓電池到熱熔包膜;
五号機器人:負責把熱熔包好膜的電池抓到貼膠處,貼膠完後抓走給一号機器人取出到傳送帶。
疊片電池裝配生産系統——控制要求

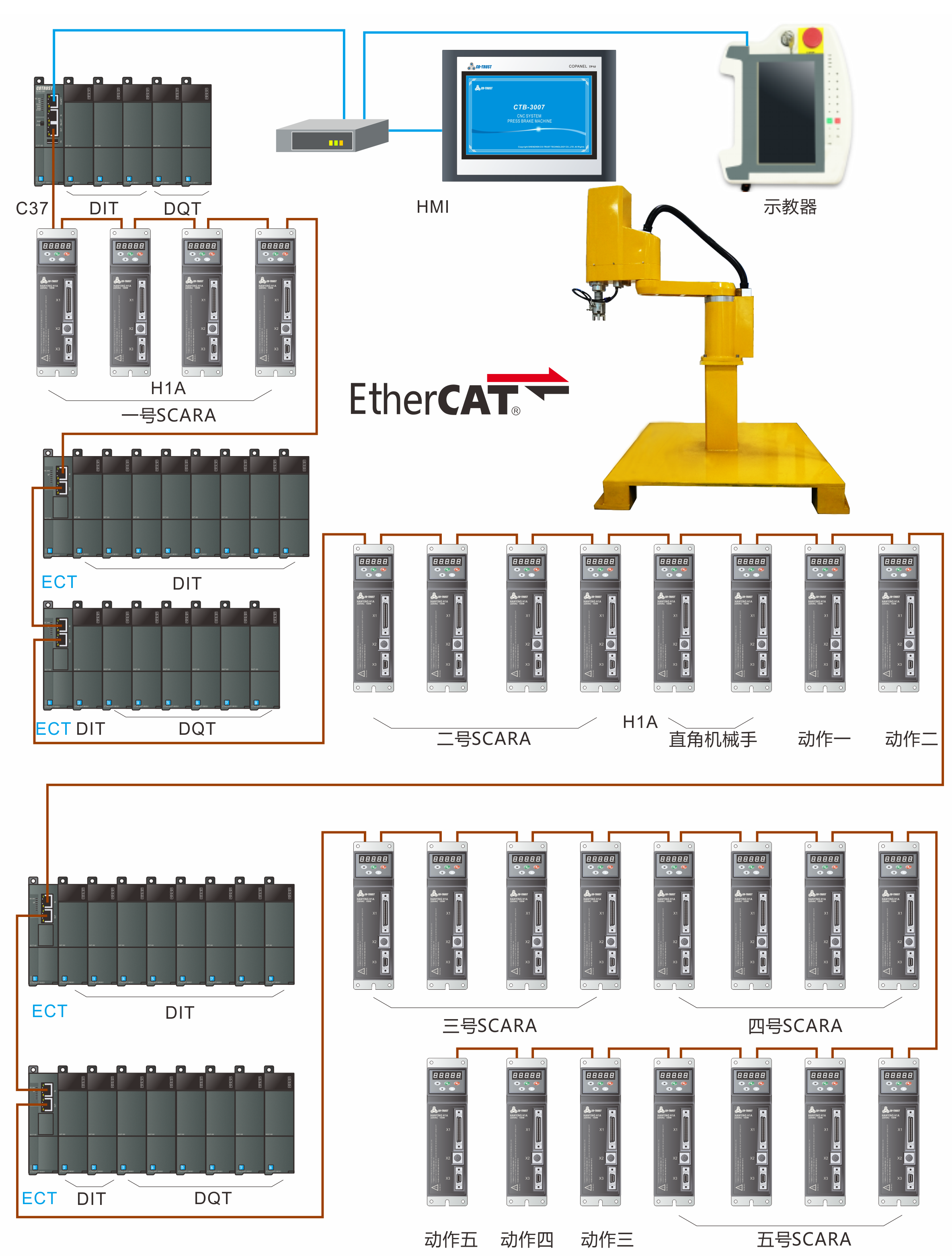

視頻所見的生産線是負責動力锂電池的疊片,極耳預焊、檢測、焊接、貼膠,包膜,熱熔,入殼等多道工序,整個過程需要快速銜接,外圍設備與多個SCARA機器人配合。整個系統需要多機器人協同控制全部控制由一個主機控制完成,減少不同系統間的數據交換。通過EtherCAT的總線連接20多個驅動器加多個EtherCAT遠程IO模塊,爲遠距離多點數的應用。
重中之重——合信方案

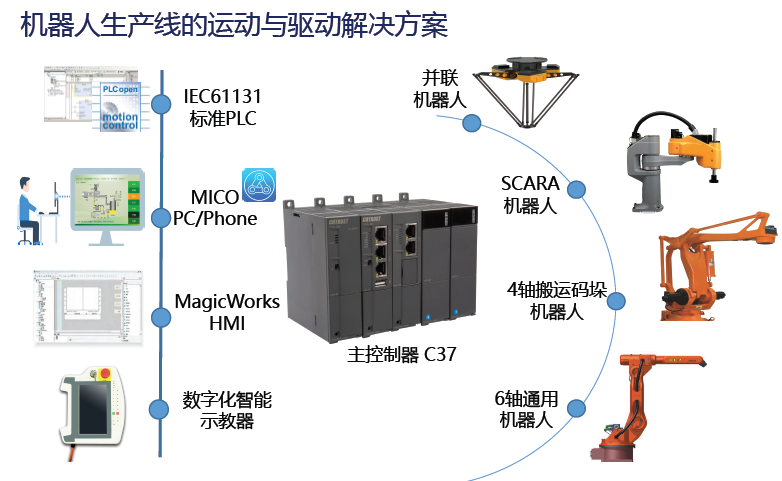

方案采用CTH300系列C37運動控制器和機器人示教器,通過EtherCAT總線通訊方式搭配H1A伺服驅動器和EtherCAT遠程IO模塊,以擴展模塊方式與設備外部信号交互,組成整套機器人生産線的解決方案。
這個方案可以控制多種模型的機器人,單主機同時控制多個機器人,并且擴展外部軸非常方便,廣泛應用于有機器人流水線式的控制需求。
方案優勢
C37 | 1. CODESYS軟件平台 2. 支持PLCopen标準運動控制指令、支持電子凸輪/電子齒輪 3. 支持CNC及多種機器人模型算法 |
MICO | 1. 基于互聯網的智能終端,可實現遠程監控 2. 支持多種平台,WINDOWS、IOS、ANDROID 3. 可通過合信HMI的組态軟件組态顯示界面,不需其它軟件生成。 |
示教器 | 1. 歐系風格設計,輕便舒适 2. 顯示界面可以通過上位機組态 |
合信技術機器人生産線解決方案: 1. 集成運動控制、PLC控制和網絡控制于一體 2. 可獨立使用各功能模塊,又可集成實現各種複雜控制功能。 3. 更高的穩定性、開放性。 |
現場圖
-
CTH300數字量輸出模塊(DQT-08、DQT-16、DQT-32、DQR-08、DQR-16)
訂貨号:CTH3 DQT-080S1/CTH3 DQT-160S1/CTH3 DQT-320S1/CTH3 DQR-080S1/CTH3 DQR-160S1
規 格:晶體管輸出, 8 x 24VDC/晶體管輸出, 16 x 24VDC/晶體管輸出, 32 x 24VDC/繼電器輸出,8點,2A/繼電器輸出,16點,2A
查看詳情 -
CTH300 主控CPU(C37-02/C37-01/C36-01/C35-01)
訂貨号:CTH3 C37-002S2/CTH3 C37-001S2/CTH3 C36-001S2/CTH3 C35-001S2
規 格:C37-02:32MB程序數據空間,120KB掉電保持數據,55M擴展總線,支持CODESYS編程平台SP11版本;(推薦) C37-01:32MB程序數據空間,64KB掉電保持數據,55M擴展總線;(推薦) C36-01:32MB程序數據空間,64KB掉電保持數據,55M擴展總線;(推薦) C35-01:32MB程序數據空間,64KB掉電保持數據,55M擴展總線;(推薦)
查看詳情 -
CTH300數字量輸入模塊(DIT-08,DIT-16,DIT-32)
訂貨号:CTH3 DIT-080S1/CTH3 DIT-160S1/CTH3 DIT-320S1
規 格:8點輸入,24VDC/16點輸入,24VDC/32點輸入, 24VDC
查看詳情 -

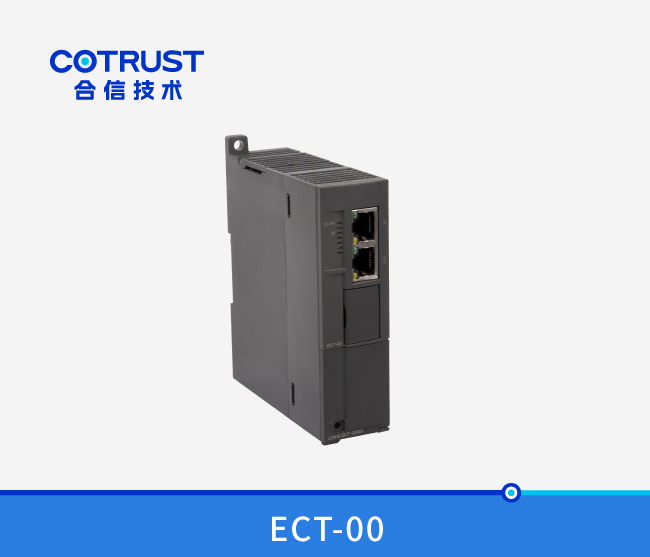

EtherCAT從站模塊(ECT-00)
