機型簡介

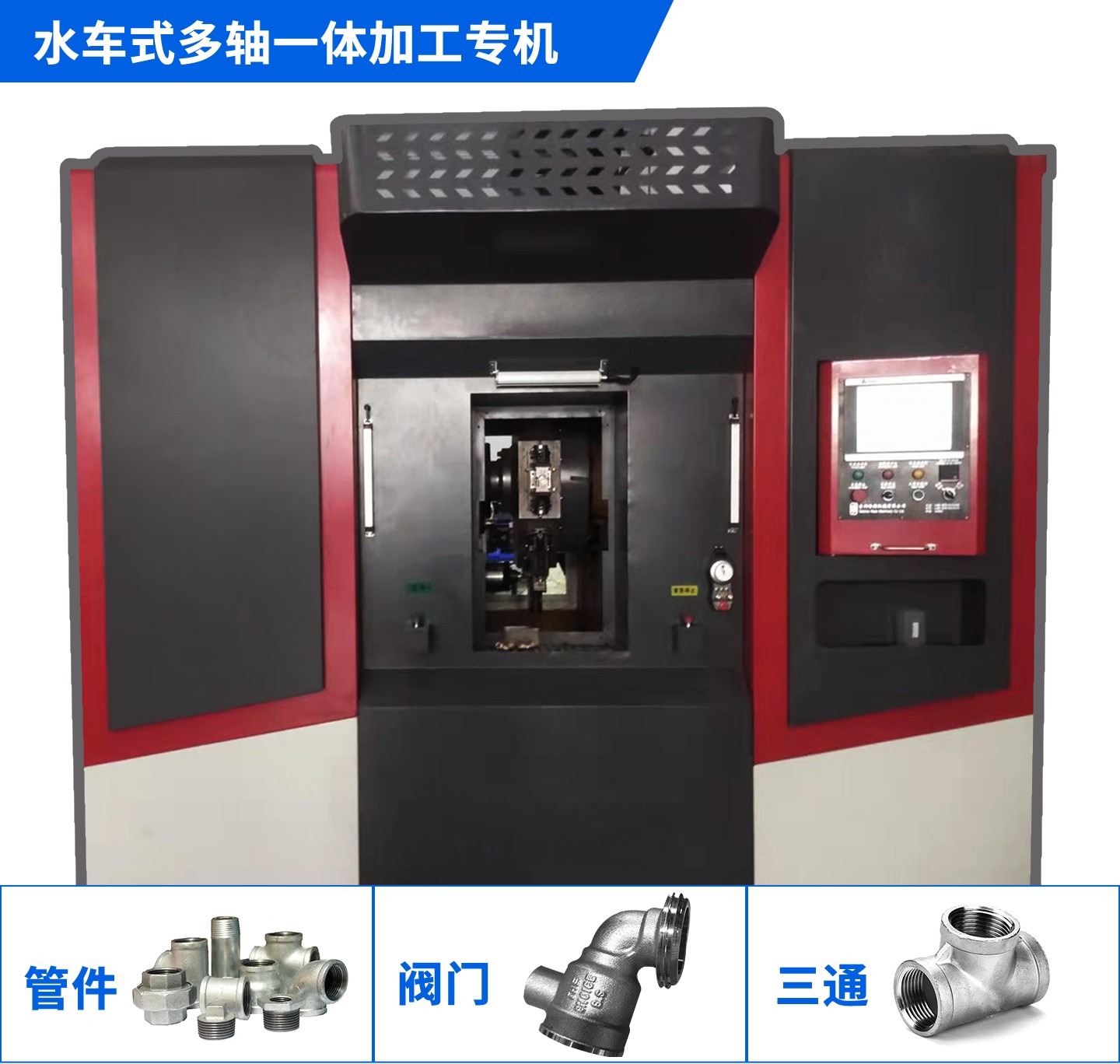

水車式轉盤多工位加工機
機加工的行業,在國内門類極其齊全,産業鏈延伸,加工制造的上下遊環節非常多。比如閥門設備行業,幾年前流行攻絲機、攻牙機,随着自動化控制技術、伺服技術的發展,多軸多工位的閥門加工設備成爲很多閥門設備廠家的關注對象。
伺服水車式多軸組合多工位一體化的加工設備問世,集镗孔、拉槽、攻牙、車牙多種功能于一身的全自動化設備,是閥門、管件類産品以及其他三通類産品加工行業的加工利器。加工操作更簡捷,用戶維護更省心;減少了多種專機的複雜工藝,縮短了加工時間,減少了人工成本,大大提升了效率。
8工位水車工藝流程及控制要點
控制要點
水車式轉盤八工位加工機是自動化組合加工、高精密能的專用機床。
轉盤共有八個工位,每個工位根據産品需求轉盤旋轉一圈後完成镗孔、拉槽、攻牙、車牙等功能,故稱8工位水車。
此次小合取材案例水車,控制要求:
全自動
所有工位均是全自動工作:每個産品隻需對一次刀,搭配配方功能根據加工不同産品,調出對應的參數就可以加工産品。
操作簡捷
員工操作簡捷:隻需取料/放料分别按一次開關,增加自動設備,更便捷。
效率高
進給軸速度可以根據工件特性改變,8個工位同時工作相當于一次同時做8個産品。
穩定可靠
提升穩定度及精度:采用伺服軸,性能大幅提升。
工藝流程

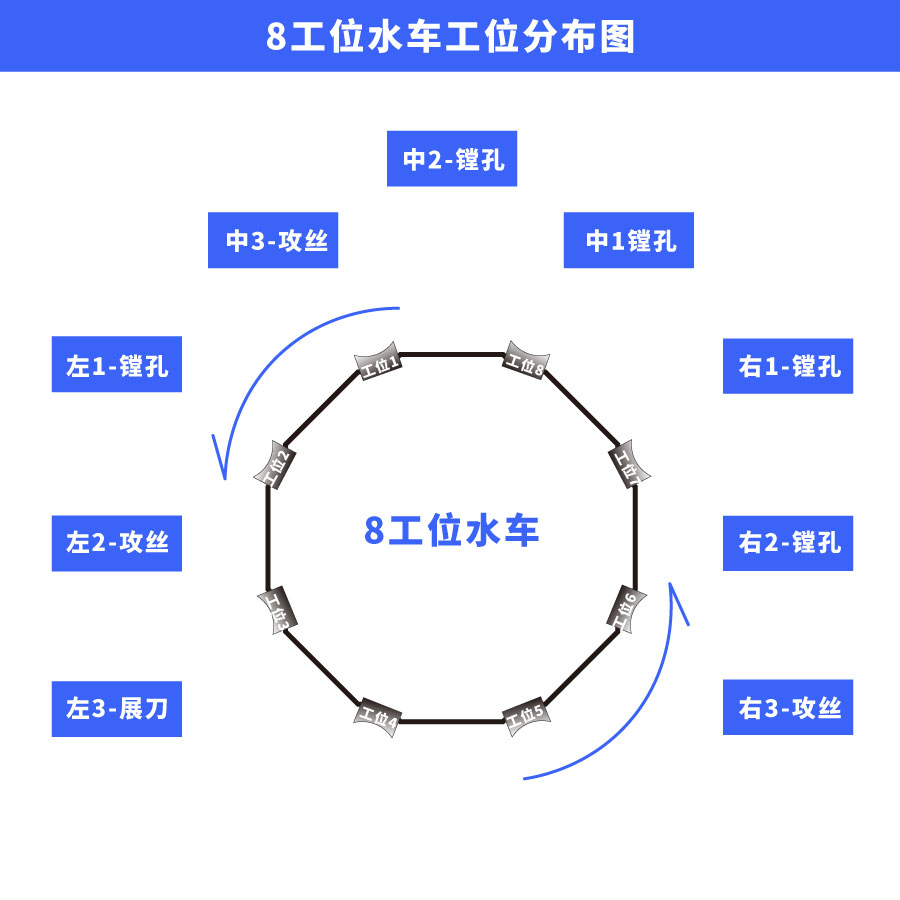

8工位水車工位分布圖如下
工作台:8分度轉盤-多軸動作分布方式:
序号 | 左 | 中 | 右 |
1 | 镗孔 | 镗孔 | 镗孔 |
2 | 攻絲 | 镗孔 | 镗孔 |
3 | 展刀 | 攻絲 | 攻絲 |
八工位水車,每個軸都有各自的加工位,分爲四個部分:镗孔、攻絲、展刀與轉盤。
镗孔工位
分爲動力進給軸與旋轉主軸。
攻絲工位
分爲進給軸與旋轉主軸。攻絲模式采用電子凸輪跟随方式,保證了産品加工的精度。
展刀工位
分爲進給軸、展刀軸、旋轉主軸。展刀工位分爲3種模式,包含镗孔、攻絲、展刀拉槽等功能。
轉盤工位
由合信伺服驅動,每個工位完成後進行轉盤啓動。
合信控制系統

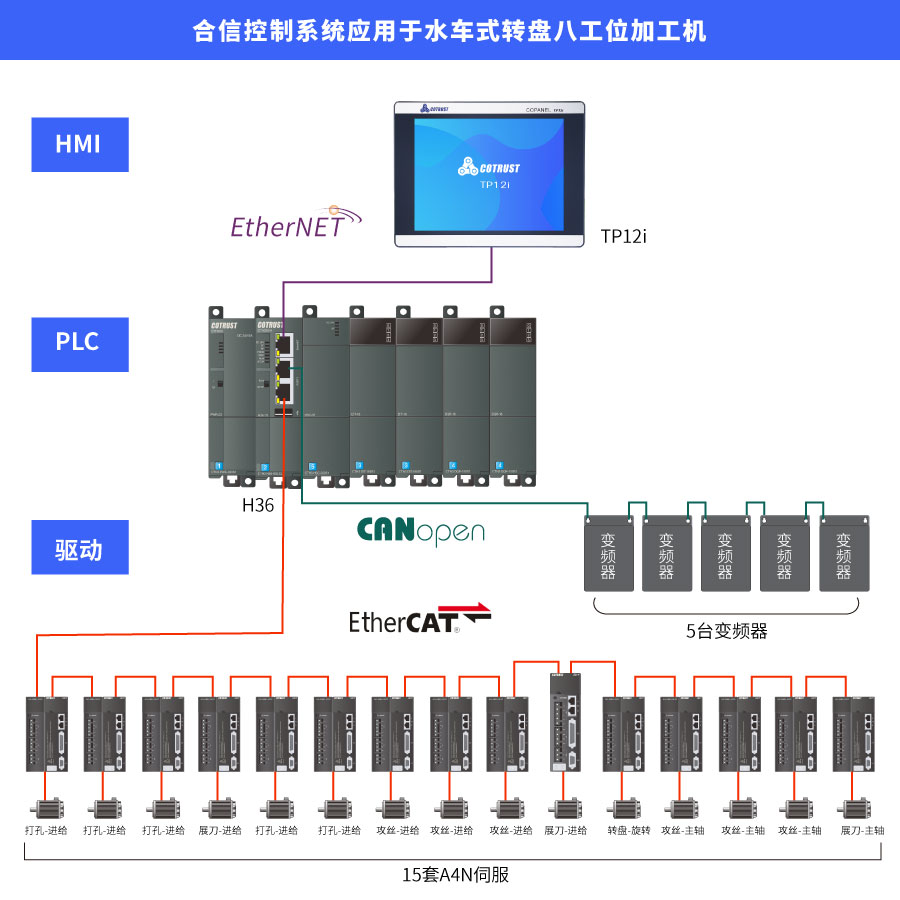

水車式轉盤八工位加工機控制系統,由合信可以支持64個EtherCAT從站的CTH300系列H36進行主控,通過EtherCAT高速實時總線連接15套合信A4系列高精度伺服進行驅動镗孔工位進給軸、攻絲旋轉主軸、攻絲進給軸、展刀進給軸、展刀軸、展刀旋轉主軸以及轉盤旋轉軸,并針對不同工位的镗孔、攻絲、展刀位采用絕對定位插補、電子凸輪跟随、以及多段定位等功能,保證控制系統的快速穩定。
此外由合信CTH300系列H36通過CANopen通信與友商的5套變頻器通訊,驅動镗孔工位的旋轉主軸;并配置合信TP12i人機界面,通過EtherNET連接,方便快捷,更可以直接接入MiCo,實現遠程監控。
主控推薦:CTH300-H系列PLC:H36
旗艦伺服:A4系列伺服驅動器
合信在8工位水車加工機控制系統優勢
01
模式齊全,操作便捷。
(1)手動模式下含有手脈模式、單動模式、一鍵回原、單動回原、試運行功能,方便修改,操作簡單。
(2)自動模式下從夾緊、旋轉、啓動工作,搭配自動化上料設備,一氣呵成,節省人工。
02
動力頭全伺服進給,精度高
03
伺服爲主軸,模式自由選擇
當選用合信伺服爲主軸時,可以自由選擇工位是镗孔模式與攻絲模式。
04
PLC運控能力強,性價比超高
合信H36主控CPU具有強大的運動控制功能,支持定位、插補、電子凸輪等功能。
H36高度集成EtherNET、EtherCAT、CANopen,支持64個EtherCAT從站。
05
MiCo雲平台,售後更方便
免費支持接入合信MiCo雲平台遠程控制,便于客戶售後維修。
06
全網線聯連接,接線方便,控制簡單。
