中空玻璃塗膠生産線控制方案
機型描述：
中空玻璃是一種良好的隔熱、隔音、美觀适用、并可降低建築物自重的新型建築材料。全自動立式中空玻璃塗膠生産線主要是將兩片（或三片）玻璃，使用高強度高氣密性複合粘結劑，將玻璃片與内含幹燥劑的鋁合金框架粘結，制成的高效能隔音隔熱玻璃。
工藝要求
中空玻璃片間粘貼的鋁合金框架條可能會深淺不一，在出膠量固定的情況下，爲保證打膠線條不出現忽大忽小、凹凸不平的情況，需确保在每分鍾30米的運行速度下，根據測量出的掃描深度，每5毫米長度進行速度調整，這需要在極短控制周期内完成速度響應。
方案特點：

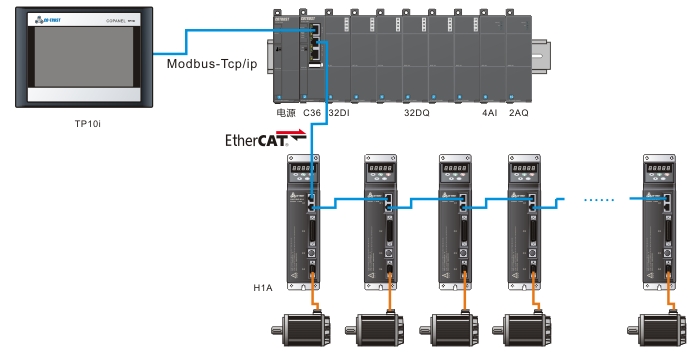

因設備工作效率高，塗膠速率最低要求30米/分鍾，對PLC掃描要非常快，多幾毫秒的延遲就意味着幾毫米的誤差，同時要根據測量的掃描深度實時更改多個軸的運行速度。方案采用合信技術CoMotion?平台，PLC控制器基于Codesys+Cortex A8 1GHz軟硬件架構，通過高速實時的EtherCAT現場總線連接9個軸，掃描控制周期不超過2ms，無需在程序中做中斷處理，在滞後2個掃描周期就能改變多軸的速度給定；PLC支持豐富的PLCopen标準單軸運動控制指令及齒輪同步指令，很好的滿足中空玻璃塗膠生産線應用需求。

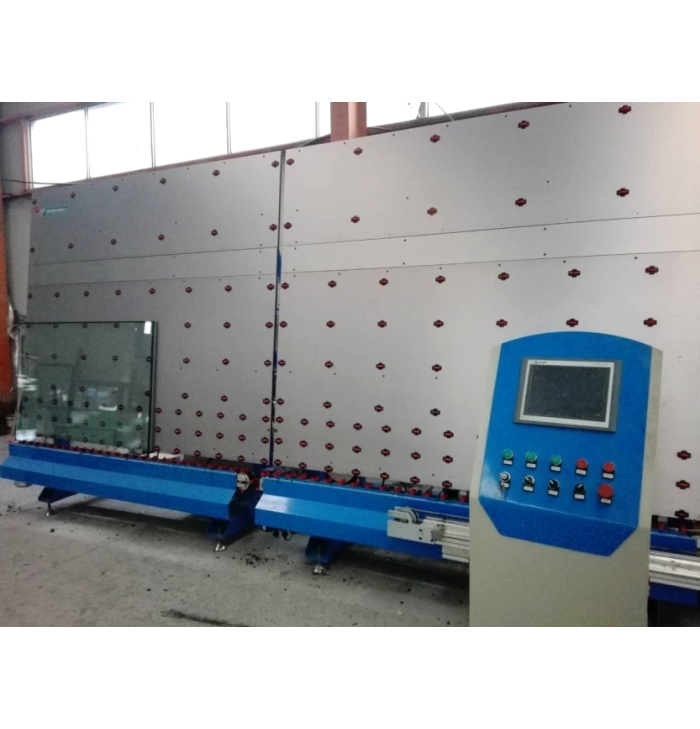

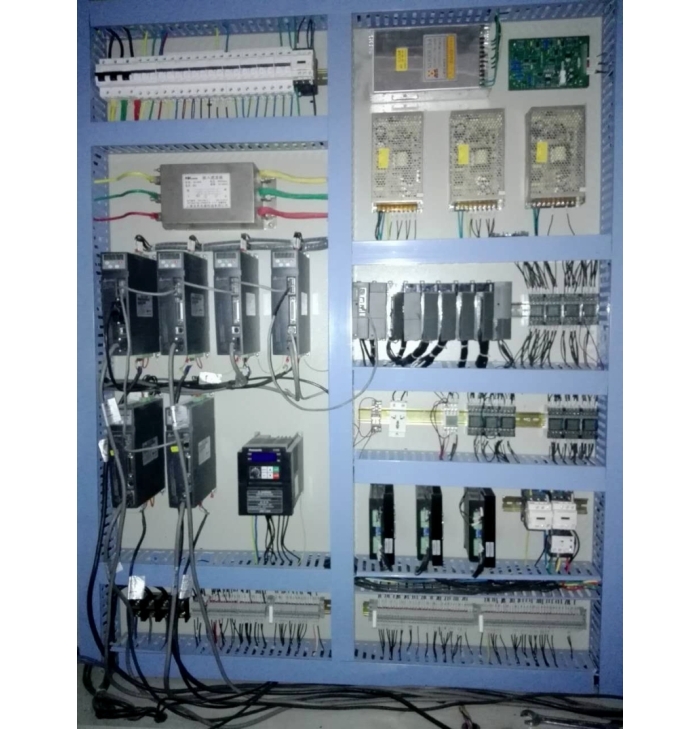

現場圖片：
-
TP10以太網觸摸屏（CTS6 T10-CH030）
訂貨号：CTS6 T10-CH030
規 格：10.4寸觸摸屏，真彩LCD-TFT，分辨率800x600,256k色，2個RS485口，2個USB口，1個以太網口
查看詳情 -
H1A标準型伺服驅動器
訂貨号：CTSD H1A-B2012-M100/H1A-B4012-M100/H1A-B7512-M100/H1A-B1022-M100......
規 格：功率範圍100W—3000W，标配Modbus協議，可選CANopen協議或EtherCAT協議
查看詳情 -
CTH300數字量輸出模塊(DQT-08、DQT-16、DQT-32、DQR-08、DQR-16)
訂貨号：CTH3 DQT-080S1/CTH3 DQT-160S1/CTH3 DQT-320S1/CTH3 DQR-080S1/CTH3 DQR-160S1
規 格：晶體管輸出， 8 x 24VDC/晶體管輸出， 16 x 24VDC/晶體管輸出， 32 x 24VDC/繼電器輸出，8點，2A/繼電器輸出，16點，2A
查看詳情 -
CTH300 主控CPU（C37-02/C37-01/C36-01/C35-01）
訂貨号：CTH3 C37-002S2/CTH3 C37-001S2/CTH3 C36-001S2/CTH3 C35-001S2
規 格：C37-02：32MB程序數據空間，120KB掉電保持數據，55M擴展總線,支持CODESYS編程平台SP11版本；（推薦） C37-01：32MB程序數據空間，64KB掉電保持數據，55M擴展總線；（推薦） C36-01：32MB程序數據空間，64KB掉電保持數據，55M擴展總線；（推薦） C35-01：32MB程序數據空間，64KB掉電保持數據，55M擴展總線；（推薦）
查看詳情 -
CTH300數字量輸入模塊（DIT-08，DIT-16，DIT-32）
訂貨号：CTH3 DIT-080S1/CTH3 DIT-160S1/CTH3 DIT-320S1
規 格：8點輸入，24VDC/16點輸入，24VDC/32點輸入， 24VDC
查看詳情 -
CTH300模拟量輸入模塊（AIS-04、AIV-08、AIC-08）
訂貨号：CTH3 AIS-040S1/CTH3 AIV-080S1/CTH3
規 格：模拟量電壓電流輸入，4AI x 12bit/模拟量電壓輸入，8AI x 16bit/模拟量電流輸入，8AI x 16bit
查看詳情 -
CTH300模拟量輸出模塊（AQS-04，AQS-08）
訂貨号：CTH3 AQS-040S1/CTH3 AQS-080S1
規 格：模拟量電壓電流輸出，4AQ x 12bit/模拟量電壓電流輸出，8AQ x 12bit
查看詳情 -
CTH300 模拟量輸入輸出模塊（ AMS-06）
訂貨号：CTH3 AMS-060S1
規 格：模拟量電壓電流輸入輸出， 4AI x 12bit，2AQ x 12bit
