僅浙江、廣東、江蘇和山東,四地就占比全國塑料制品生産總量的50%


以前的塑料生活


2008年限塑令頒布

自2008年至2020年期間,我國可回收塑料企業由原來的4萬家增長至19萬家。

特别注意:2020年新增可回收塑料相關企業超3萬家。

規定到2020年底,“全國範圍餐飲行業禁止使用不可降解的一次性塑料吸管”。

2020年限塑令升級

2020年1月,“升級版限塑令”正式上路。



從環境保護和資源利用的角度,

未來可降解塑料以及可再生材料的需求

存在巨大的潛力。


在這場“環保戰役”中,每個普通消費者和相關行業,都在改變着自己。

特别是“升級版限塑令”落地,很多人在2021年的第一天就發現,原先奶茶店、快餐店、烘焙咖啡店提供的一次性塑料吸管不見了。

紙吸管的時代到了!


黑馬設備:紙吸管生産設備


紙吸管演示現場

本次小合介紹的便是運用合信控制系統的紙吸管的生産制造設備。

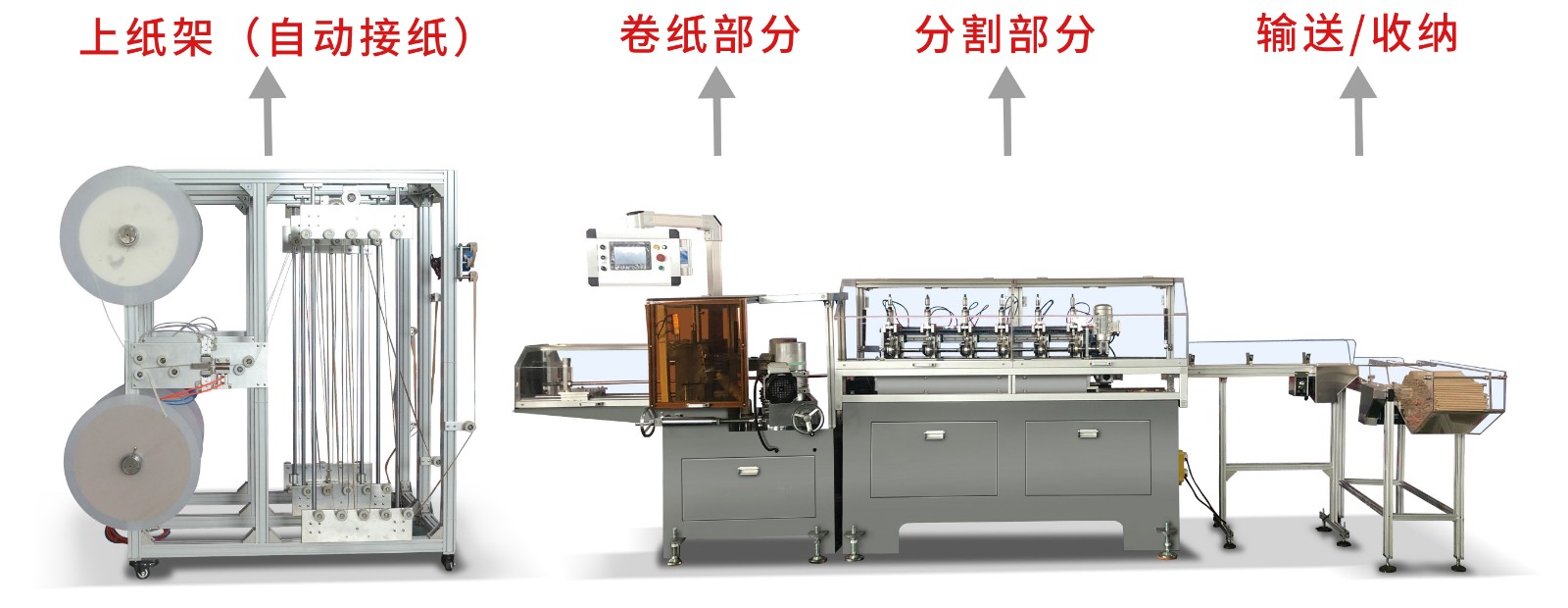

高速紙吸管機集上紙、繞卷、切割于一體,設備數控多刀切割系統,在線即可切割出成品紙管。

 #紙吸管機卷紙切割控制流程#

紙吸管機切割分爲模拟狀态和自動狀态。

 #模拟狀态

通過虛軸給一個速度,伺服軸跟随虛軸做追剪,方便客戶調試。

 #自動狀态

紙帶繞過編碼器,讀取編碼器經換算後給到虛軸速度,虛軸作爲主軸,伺服軸跟随虛軸做追剪。

控制難點

01






紙帶通過繞載編碼器,所得數據需要消除脈沖抖動造成的影響,速度計算方式困難。

02






控制系統需要兼顧如托輥比例,同步比例等影響剪切因素。

03






數學模型:根據紙帶寬度以及圓柱内徑建模計算紙帶纏繞的延伸速度。

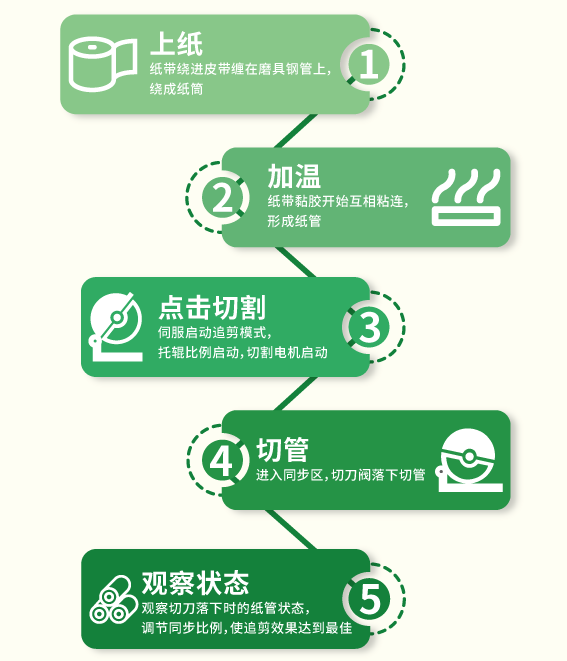

紙吸管機卷紙切割控制流程圖

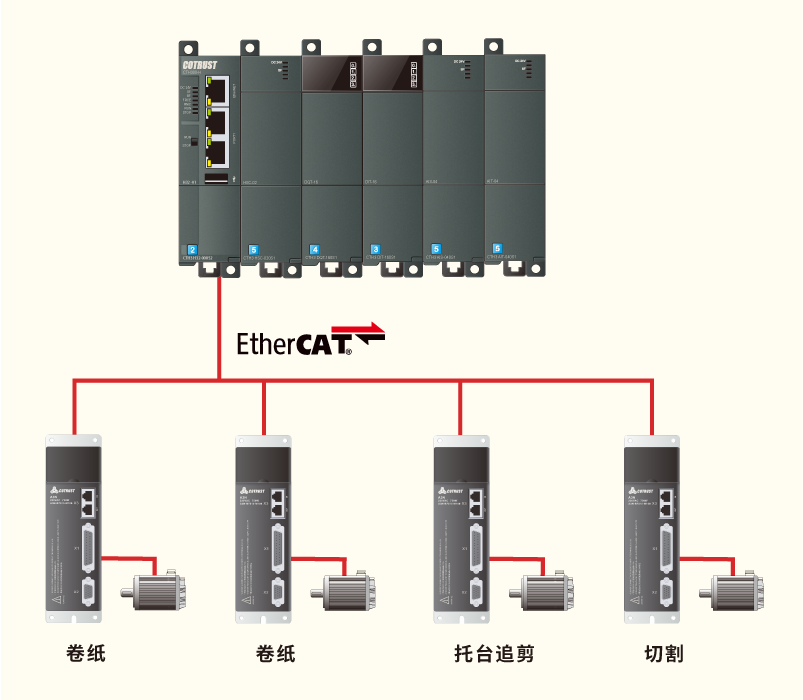

合信紙吸管卷紙切割設備方案配置

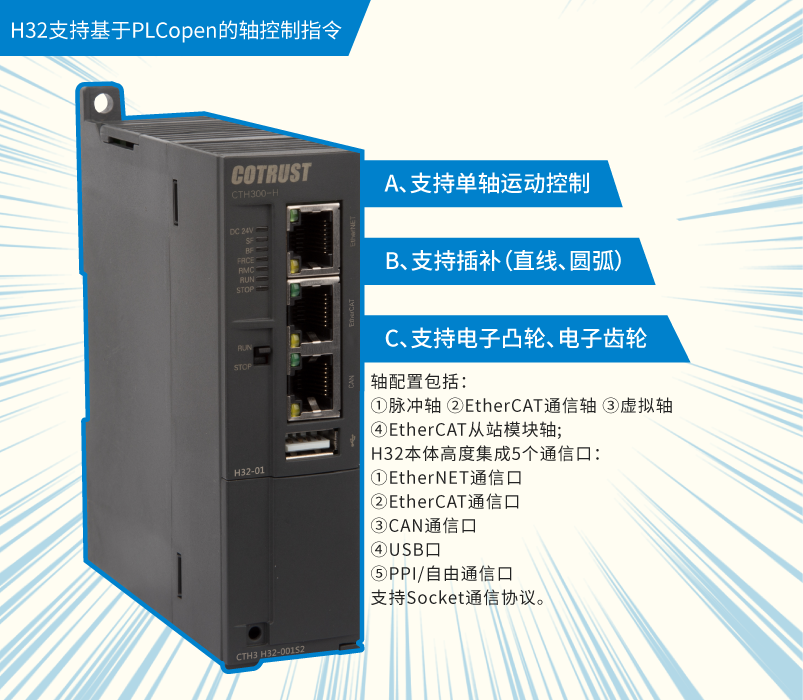

紙吸管機采用合信CTH300系列H32 主控CPU,通過EtherCAT總線連接4台伺服,可以分别完成卷紙、托台追剪以及快速切割紙管。



合信控制系統方案優勢

01

價格實惠

合信紙管機控制系統由CTH300系列PLC H32實現控制,精巧實用,性價比高。

02

快速穩定

H32通過EtherCAT總線控制伺服電機割刀設備,紙管切割快速精密。

03

算法先進

根據工藝要求,控制系統實現多個模型與先進算法,使用便捷。

04

運動控制功能強大

H32支持電子凸輪,電子齒輪,追飛剪功能,完美解決紙管機需求。

05

全自動控制

自動切割自動落管,切割時自動調速自動回應。

06

多刀省時

可配多刀切割設備,一次卷出制成品,免除二次切割,節省人工時間。

07

極大兼容性

此方案控制系統不僅可以應用于制造紙吸管,還可以應用于圓珠筆芯、小旗幟旗杆、咖啡攪拌棒、棉紗管等紙管廠。


接下來讓我們一起來看看

應用合信控制系統生産現場


限塑環保時代,紙吸管造起來!

歡迎選用合信控制方案~
