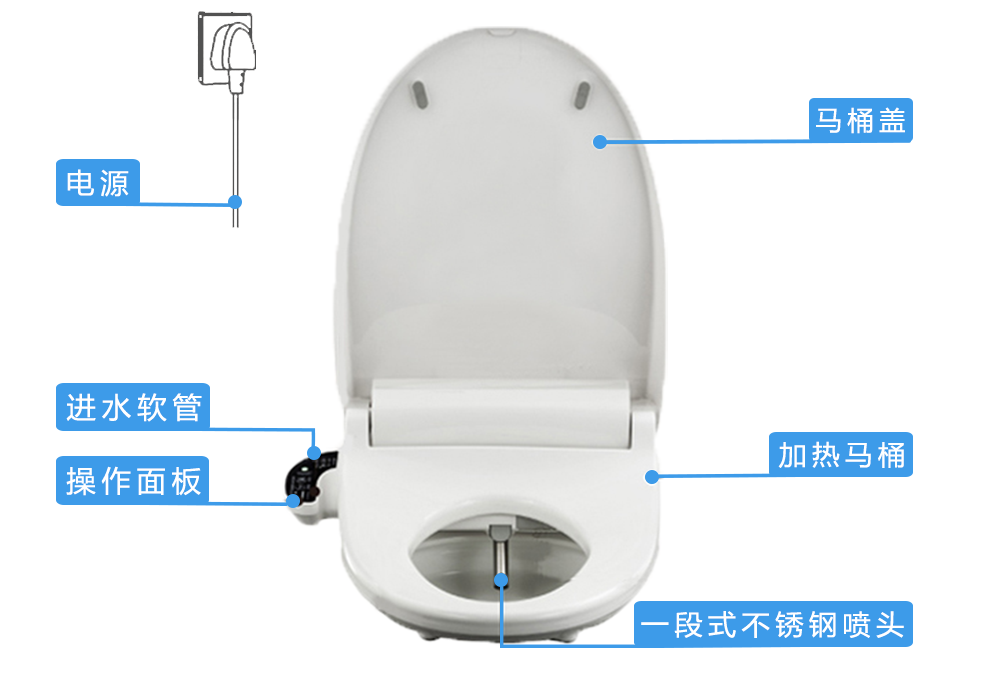

智能馬桶蓋是一種新式的衛生間清潔産品。

這種産品最早由美國人發明，日本引進并加以改良。

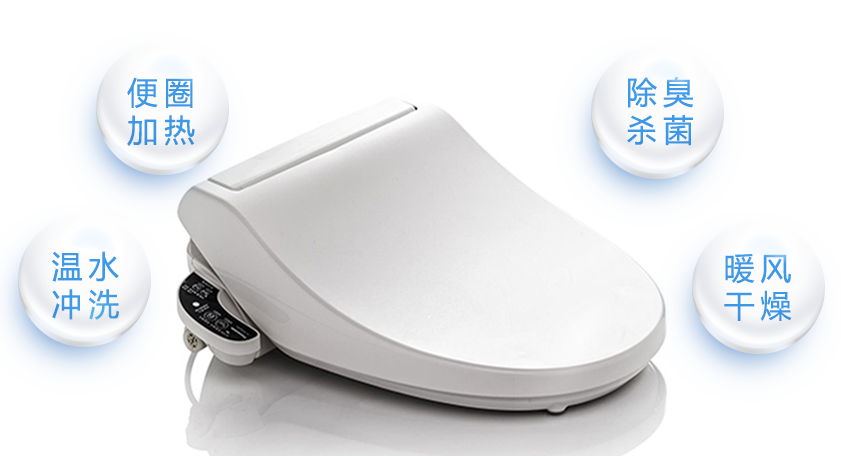

能夠實現溫水沖洗，便圈加熱、除臭殺菌、暖風幹燥等功能，讓用戶體驗到更好的如廁體驗。

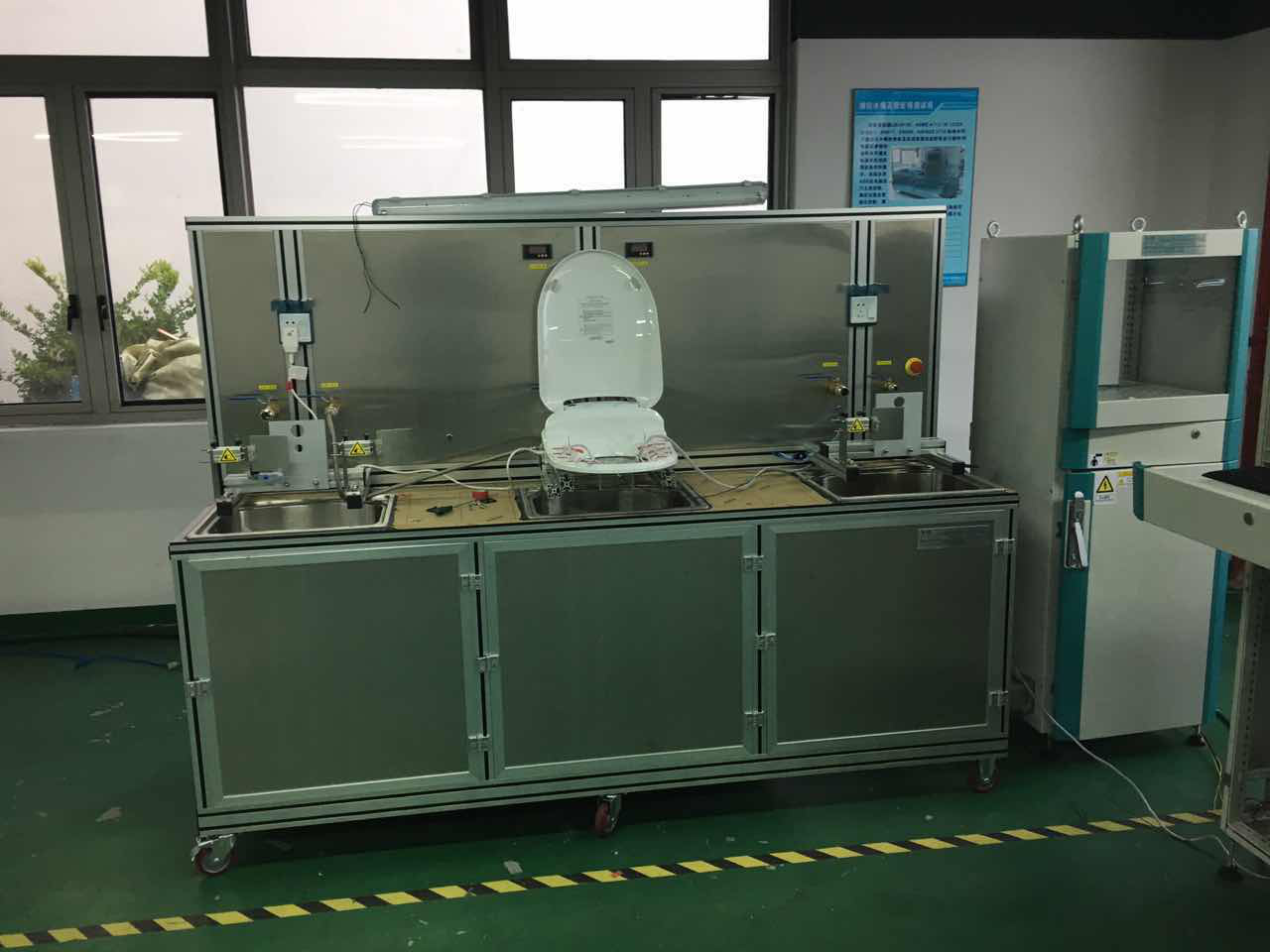

智能馬桶蓋檢測設備

好的體驗定是離不開創新的研發，嚴格的檢測，一起來看看這新奇的檢測設備與工藝流程吧。


工藝流程

采集坐墊上的35個溫度點和噴嘴上出水點實時溫度，采集噴嘴上出水溫度響應曲線，并計算出溫度上升的時間，采集噴水的壓力曲線，計算出除去最大和最小值的平均壓力值。

控制要點

1

上位機采用SCADA系統：

A、可以在工程運行時通過控件直接調用第三方軟件；

B、新增了SCADA數據庫功能，將數據插入到EXCEL表格指定單元，通過打印機打出報表。

2

趨勢視圖中的變量使用實時位觸發和緩沖區位觸發。

3

采集清洗力的傳感器是拉壓傳感器，首先要消除傳感器自身重力的影響，計算出的最大清洗力要大于0.06N的要求。

4

采集出水溫時要達到兩個要求：

第一：響應特性

在儲熱水箱中注入5度的水，加熱30分鍾後，噴嘴出來的水溫度要在1s内達到35度。

第二：穩定性特性

清洗水溫度控制在35到42度，從達到最高溫度開始計時，30s内水溫下降不得超過3度。

合信方案

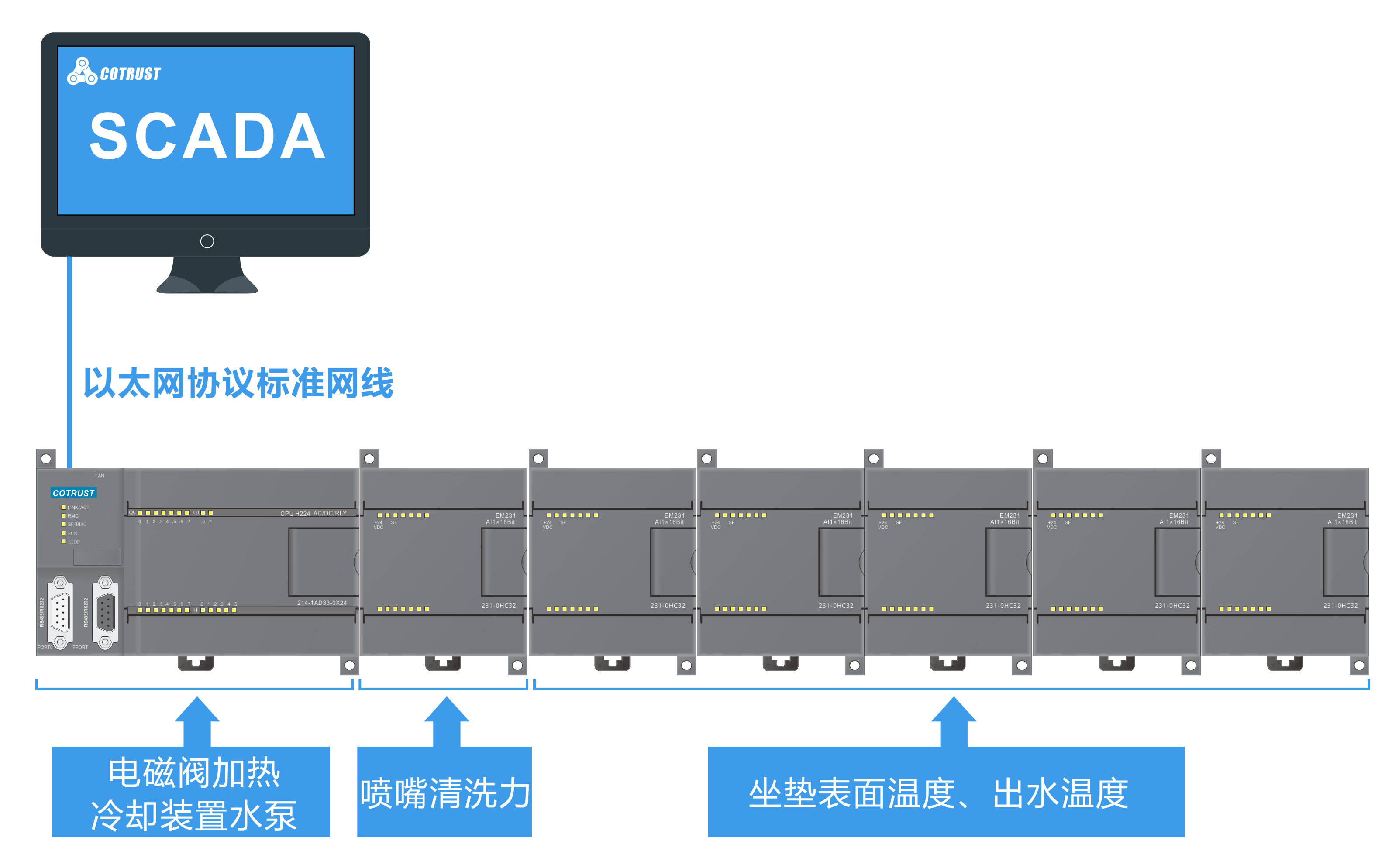

方案框圖

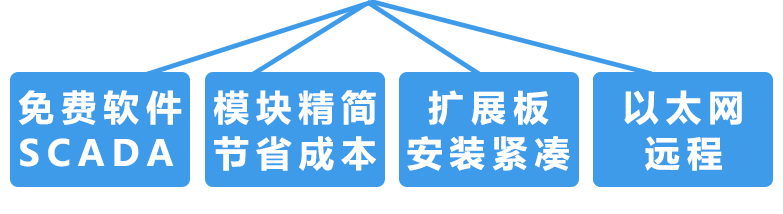

合信方案優勢

優勢圖 2.png

1

上位機軟件采用合信自主開發、終身免費MagicWorks SCADA;

2

CTH200 PLC 集成以太網，支持遠程，可遠程監控和遠程下載程序;

3

CTH200支持全新擴展闆，可在本體加模拟量擴展闆，更易擴展;

4

合信方案與傳統方案相比模塊量少，節約空間、節省成本;

5

PLC軟件編程MicroWIN或MagicWorks PLC兩平台可相互轉換。

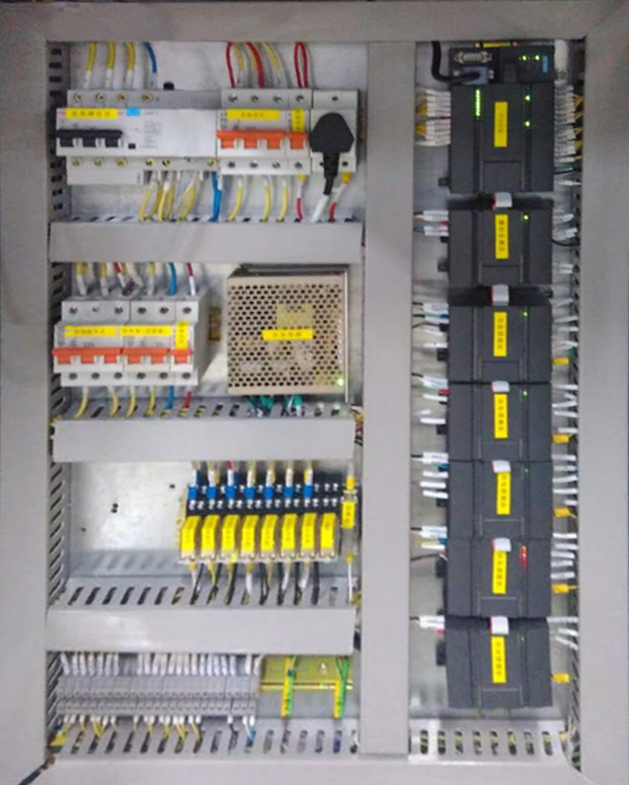

現場電櫃圖


在央視播出的《消費主張》中揭露，其實國外的名牌産品在功能上基本與國内産品持平，甚至國内的智能馬桶蓋還更勝一籌！

合信控制檢測爲國産智能馬桶蓋保駕護航！
