鏈式烤爐
鏈式烤爐屬于專業烤爐,通過調節鏈條傳動速度和強制熱風循環溫控系統,嚴格控制食物的烤制時間和烤制溫度,自動的烤制PIZZA等産品。
鏈式烤爐以熱循環的方式接觸産品後,熱空氣回收,再循環來節儉能源費用。不再需要諸如頻繁更換食品烤爐位置,持續的監控和手動調節工作,簡易的操作使您每天平均可節省兩個小時左右的工作時間。

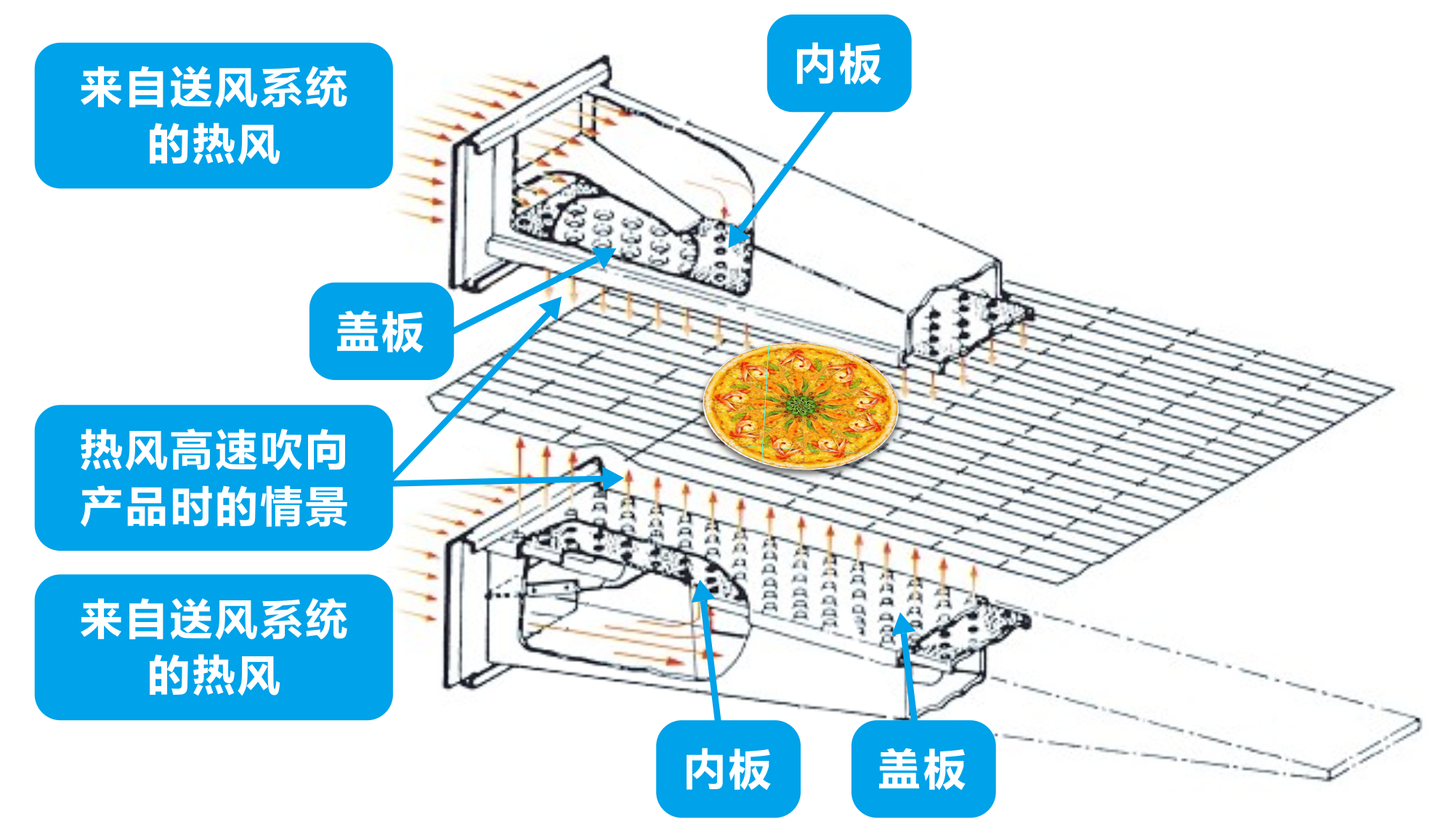

除此之外,内置鼓風裝置,通過兩側的鼓風通道,將高壓熱空氣持續吹入。熱風噴射技術有效鎖住食物中的水分,使食品口感更加新鮮美味,烹饪的産品快速,穩定,标準,沒有偏差。

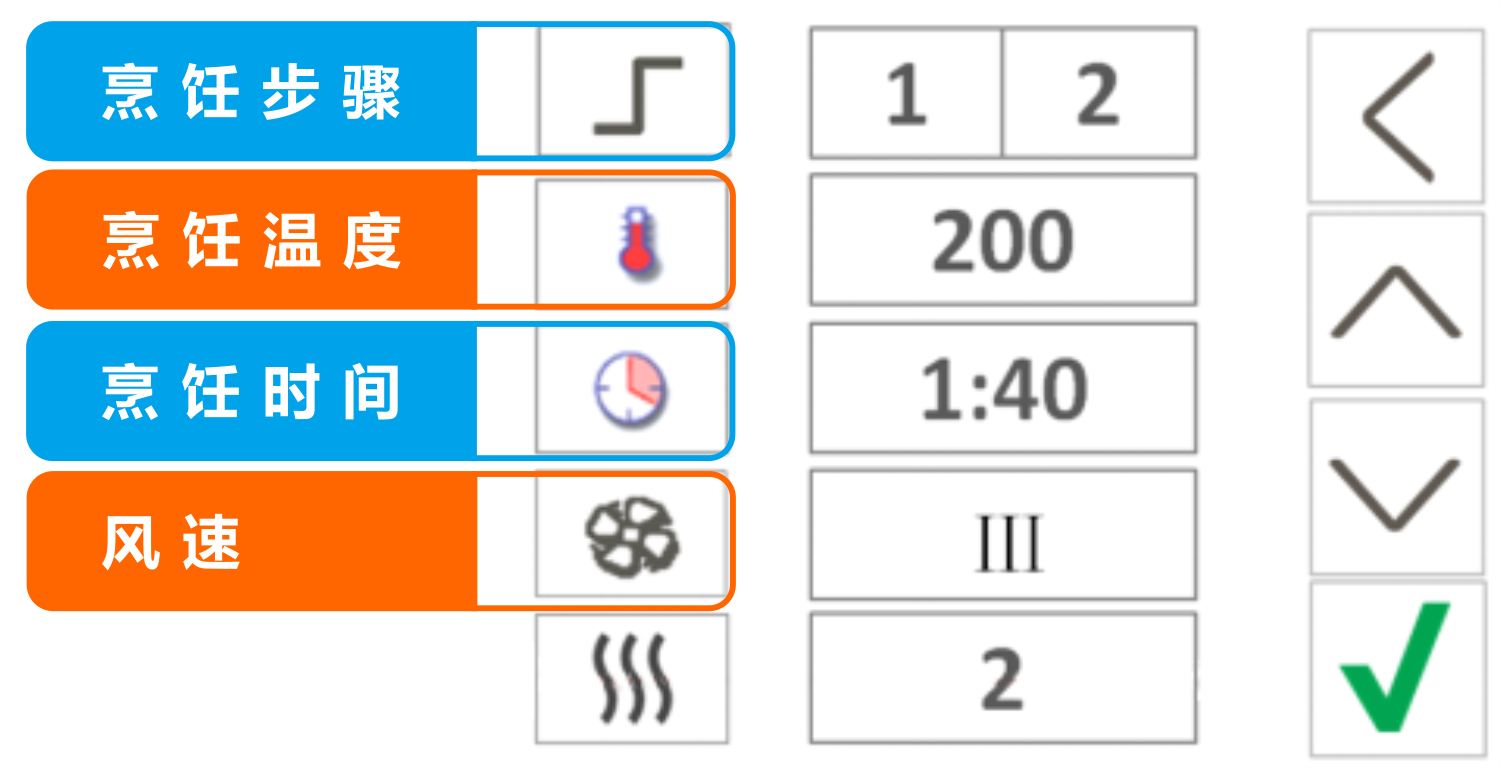

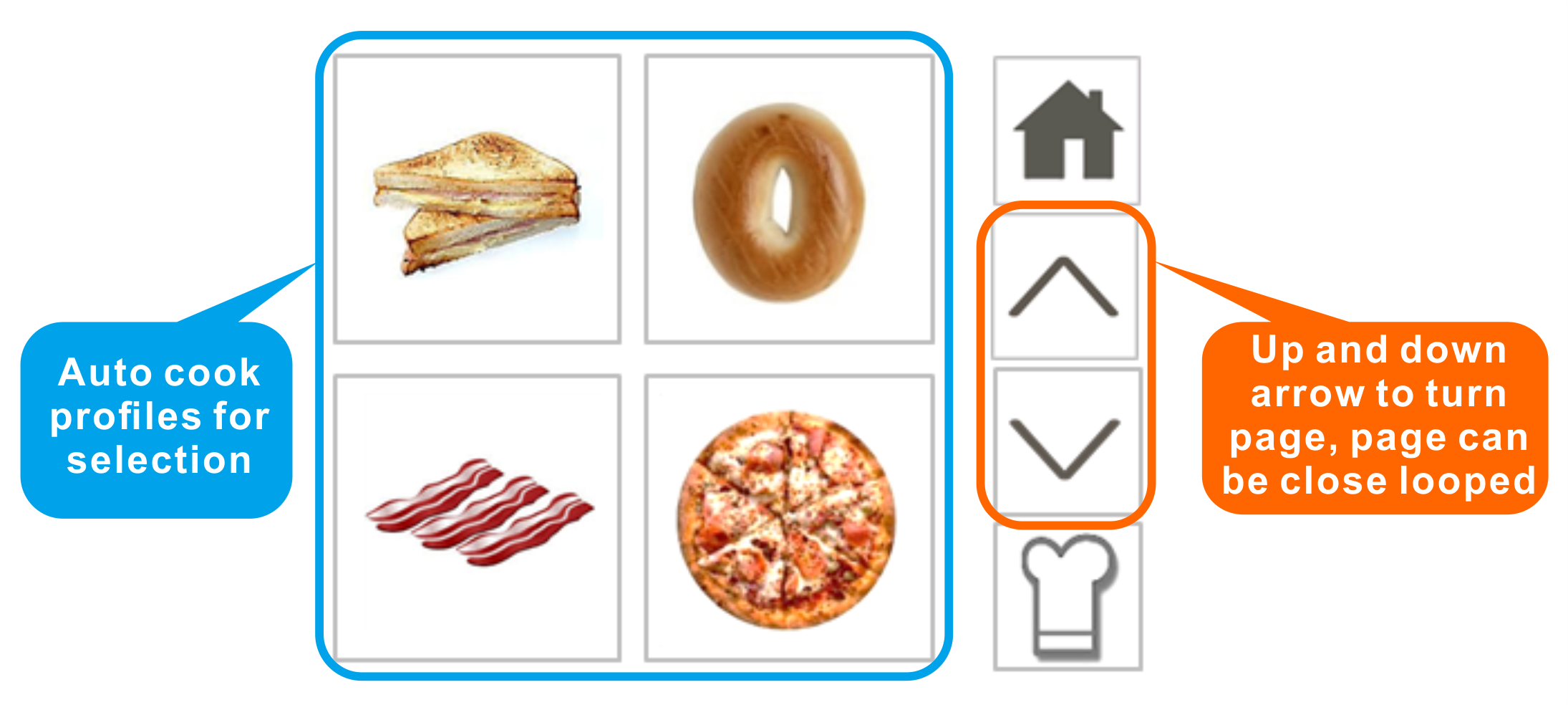

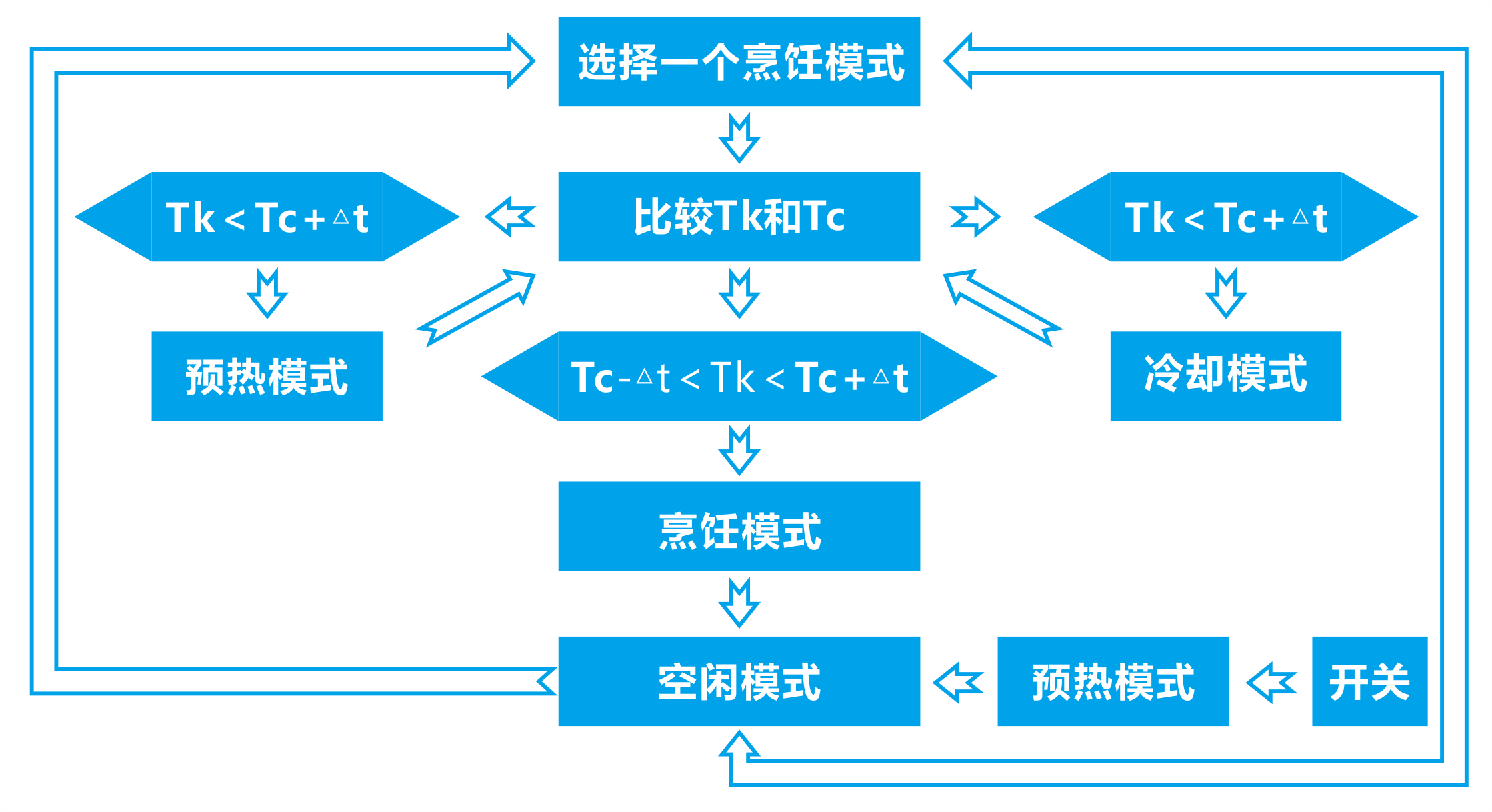

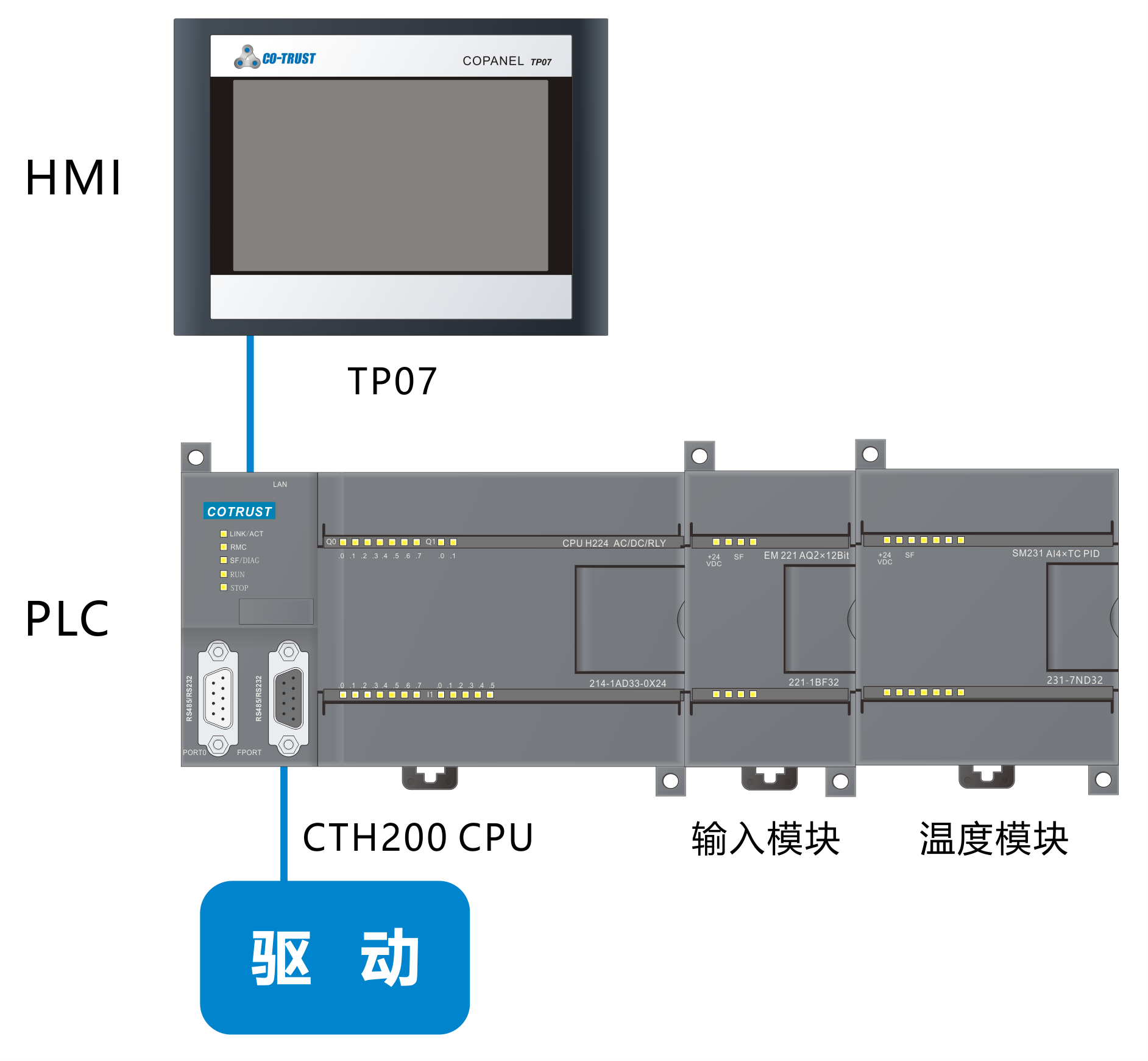

工藝流程及控制要求 工作流程圖 Tk=腔體溫度 Tc=烹饪溫度 Δt=Cook band (Δt :當腔體溫度達到設定溫度±Δt時,烤箱進入烹饪模式,Δt默認值爲5℃,可調範圍爲0~20) 控制要點 預熱模式 Tk(腔體溫度 )<設定溫度 電機轉速最大V level,當Tk達到設定溫度,上下加熱管進入循環開關模式。 空閑模式 Tk在固定的溫度200℃(可調) 電機保持中等轉速Ⅲ level,當Tk達到200℃,上下加熱管進入循環開關模式。 冷卻模式 Tk>設定溫度 電機轉速最高V level,上下加熱管關閉。 烹饪模式 放入實物,維持Tk在設定溫度 電機轉速可調,設定溫度可調,能夠創建菜單。 自動烹饪 預先配置不同的菜單到控制器内存(最多50個菜單),箭頭選擇相應的自動烹饪模式。 手動烹饪 操作人員自行設定溫度、風速、時間等參數 如:溫度100℃~275℃,增量爲1,手動默認溫度200℃,烹饪時間默認爲1min 傳統方案 單片機+專用溫度控制器 合信方案 合信通過CTH200系列以太網PLC控制腔體的溫度,使溫度的控制範圍在0.5度以内。 溫度模塊檢測到烤爐内溫度的變化,將其和預先設定的溫度進行比較,然後向加熱器接觸器發出指示,切斷、接通,或者通過調整電加熱器的功率(PID功能)來維持烤爐的溫度。 穩定性強 采用合信特有的溫度控制庫,集成模糊PID算法,控制精度高。 易用性高 合信PLC控制方案比之前的單片機溫控表方便操作,簡單易懂,界面也更加美觀。 遠程服務功能 集成100Mbps以太網口,通訊速度更快,并且可通過手機或PC實現遠程監控和維護。 鏈式烤爐控制方案已被大量采用,美國某知名餐飲設備商已定期出貨。 方案框圖 鏈式烤爐控制方案已被大量采用,美國某知名餐飲設備商已定期出貨。
合信方案
合信通過CTH200系列以太網PLC控制腔體的溫度,使溫度的控制範圍在0.5度以内。 溫度模塊檢測到烤爐内溫度的變化,將其和預先設定的溫度進行比較,然後向加熱器接觸器發出指示,切斷、接通,或者通過調整電加熱器的功率(PID功能)來維持烤爐的溫度。 穩定性強 采用合信特有的溫度控制庫,集成模糊PID算法,控制精度高。 易用性高 合信PLC控制方案比之前的單片機溫控表方便操作,簡單易懂,界面也更加美觀。 遠程服務功能 集成100Mbps以太網口,通訊速度更快,并且可通過手機或PC實現遠程監控和維護。 鏈式烤爐控制方案已被大量采用,美國某知名餐飲設備商已定期出貨。 方案框圖 鏈式烤爐控制方案已被大量采用,美國某知名餐飲設備商已定期出貨。
-
CPU H224(214-1AD33-0X24/214-1BD33-0X24)
訂貨号:CTH2 214-1AD33-0X24/CTH2 214-1BD33-0X24
規 格:CPU H224:12KB程序空間/8KB數據空間,24VDC電源,14DI/10DO晶體管源型輸出,0.5A,1個PPI,1個自由通訊口,1個以太網通訊口,3路50KHz運控輸出/CPU H224:12KB程序空間/8KB數據空間,220VAC電源,14DI/10DO繼電器輸出,2A,1個PPI,1個自由通訊口,1個以太網通訊口;支持模拟量擴展闆與擴展模塊
查看詳情 -
SM 231 模拟量輸入模塊(231-0HC32/231-5HF32)
訂貨号:CTH2 231-0HC32/CTH2 231-5HF32(原0HF32)
規 格:模拟量輸入模塊,4點,0~20 mA電流或±5V,±2.5V,0~10V,0~5V電壓輸入,隔離型12位精度/模拟量電壓輸入模塊,8 點,±2.5V,0~10V,0~5V電壓輸入且兩通道可選0~20mA電流輸入,隔離型12位精度
查看詳情 -
SM 231 溫度采集模塊(231-7ND32/231-7NF32)
訂貨号:CTH2 231-7ND32/CTH2 231-7NF32
規 格:SM 231:混合溫度輸入模塊,2點NTC或PT100,2點0~20mA電流或±5V,±10V,0~10V,0~5V電壓輸入,隔離型16位精度/SM 231:熱電阻溫度輸入模塊,8NTC/PT100,隔離型16位精度
查看詳情 -
SM 232 模拟量輸出模塊(232-0HB32/232-0HD32)
訂貨号:CTH2 232-0HB32/CTH2 232-0HD32
規 格:模拟量輸出模塊,2 點,±10V電壓或0~20mA電流輸出,隔離型電壓12位精度或電流11位精度/模拟量輸出模塊,4點,±10V電壓或0~20mA電流輸出,隔離型電壓12位精度或電流11位精度
查看詳情 -
TP07以太網觸摸屏(T07-CH030)
訂貨号:CTS6 T07-CH030
規 格: 7.0寸觸摸屏,真彩LCD-TFT,分辨率800x480,256k色,2個RS485口,2個USB口,1個以太網口
查看詳情
