随着物流行業的爆發式增長,封箱膠帶成爲超大用量商品。

随着工業自動化程度的越來越高,封箱膠生産過程自然也離不開自動化控制系統。



合信控制系統在全自動分條機上的應用

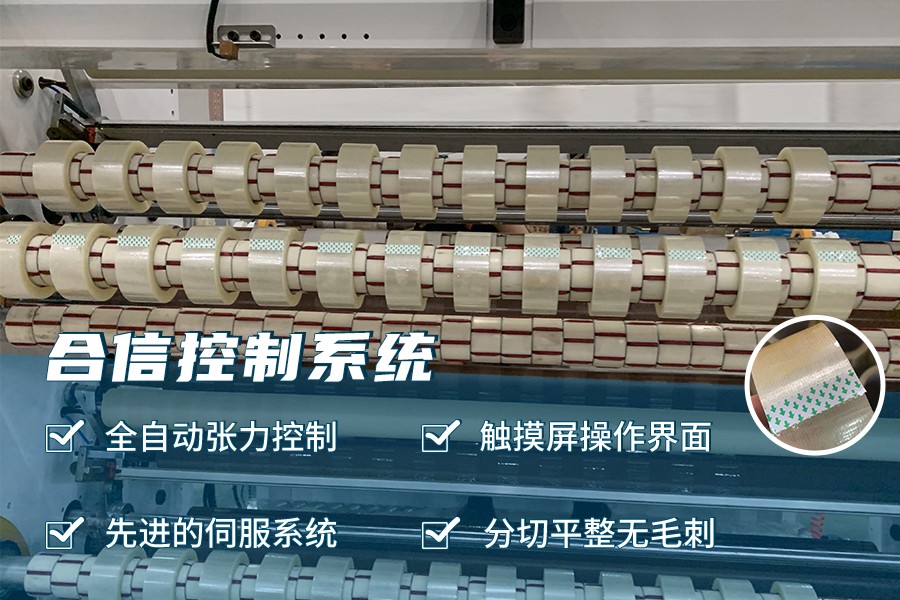

合信系統(PLC+伺服+HMI)控制效果

收卷動作全自動張力控制,更連續。

行車動作進行位置/速度切換模式,位置更精确。

牽引伺服和貼标伺服電子凸輪運動,貼标更準确。



膠帶分條機,采用自動化控制系統,完成定長切割、收卷、貼标、自動換卷的分切設備。

應用合信控制系統的分條機,在封箱膠帶、反光條等不同材料的分切領域有着優秀的表現。



膠帶分條機-控制要點

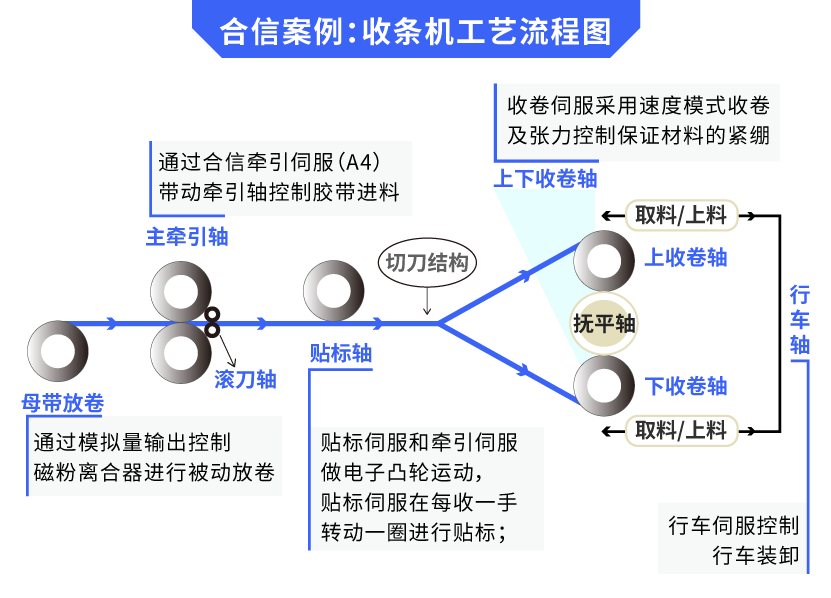

分條機工作原理▼

分條機,在主牽引的驅動下,母卷寬幅膠帶由放卷輥向收卷輥的方向運動;設備切刀輥上裝有數把切刀,寬幅膠帶在經過切刀輥時被分切成定長的窄幅寬的帶條,將分切後的帶條收卷在收卷輥上,完成貼标剪标,經撫平後,由行車完成自動下料與上料。


控制要點

設備原方案:

使用友商PLC通過脈沖進行控制,牽引軸直接升速會出現異常,隻能分段升速,無法正常貼标。

合信方案:

1

貼标通過電子凸輪控制貼标軸和牽引軸同步,根據主軸光電傳感器計長度和當前速度設定長度,實現實時計算調節膜輥貼标線速度的精确時機,提前減速到貼标速度的位置,實現貼标精準。(★★★★★)

2

兩個收卷軸走速度模式進行收卷,收卷伺服和牽引伺服之間通過設定速度差保證材料緊繃,通過扭矩限制控制收卷張力。

3

行車通過位置/速度切換模式,通過扭矩限制判斷位置到達,位置準确齒輪無磨損,實現上下料。


合信在膠帶分條機上的控制方案

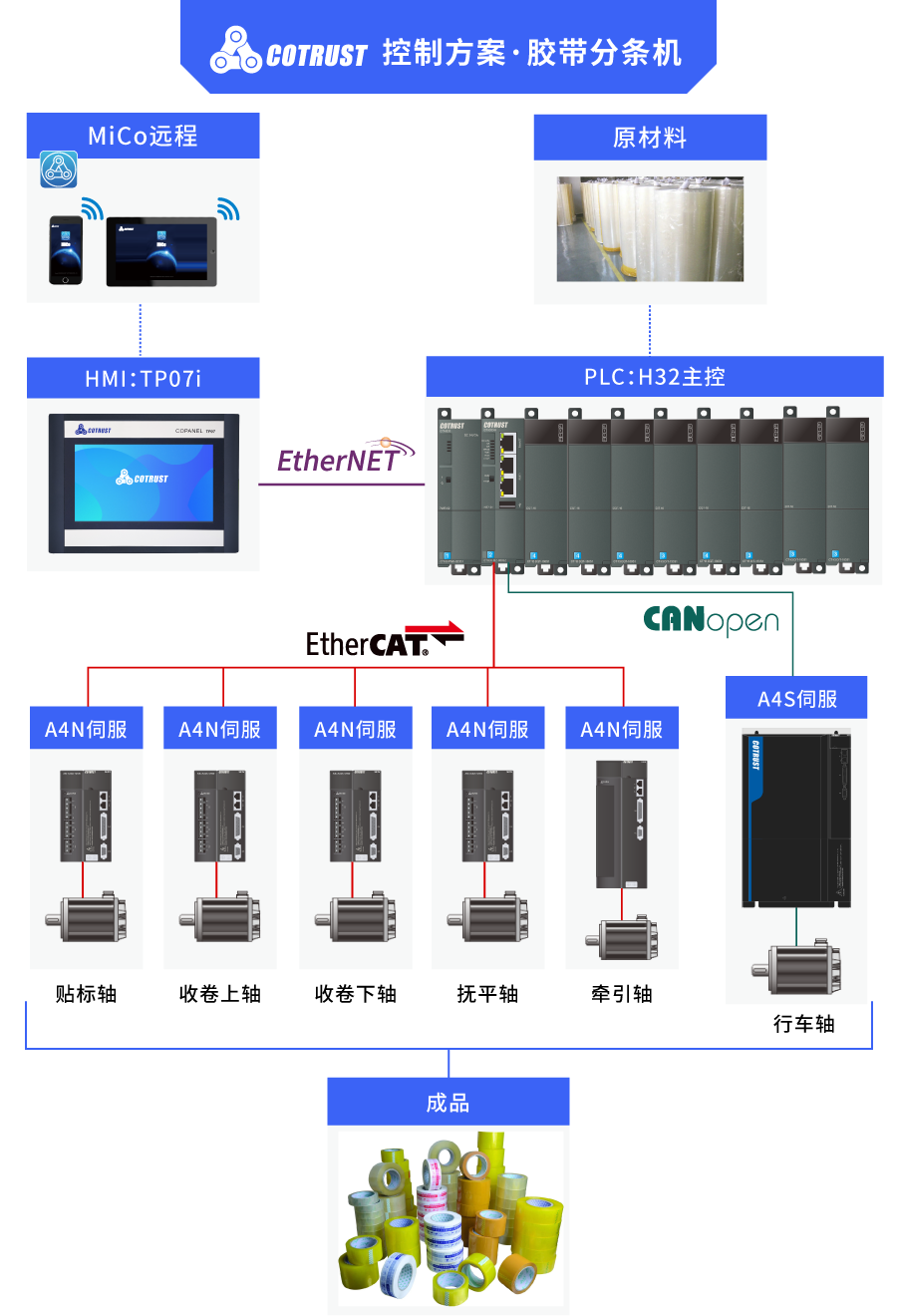

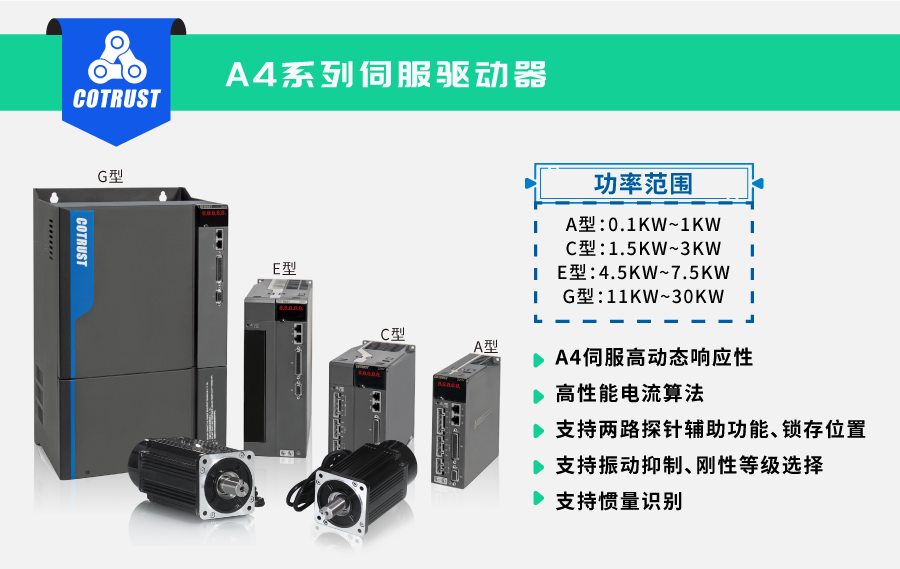

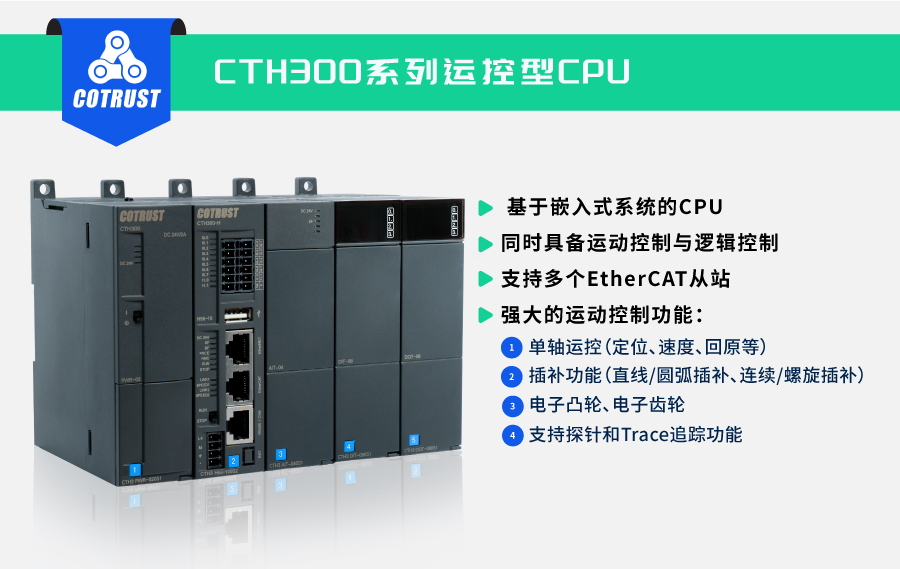

膠帶分條機系統,由合信CTH300系PLC(H32)進行主控,配置6套合信A4系列伺服系統爲牽引軸、貼标軸、收卷上軸、收卷下軸、撫平軸以及行車軸通過總線通訊驅動。

①實現A4主牽引伺服控制分切機運行速度

②A4收卷伺服和牽引伺服通過速度模式、張力控制保證料卷松緊适當;

③A4貼标伺服通過電子凸輪運動保證貼标的準确時機;

④A4行車伺服采用扭矩限制确保位置更準确。


操作界面采用合信TP07i以太網觸摸屏簡單方便,可設定和顯示各種運行參數,也可遠程監控。



合信明星控制産品



合信控制方案優勢


1

合信系統主控:合信(PLC+伺服+HMI)成套控制系統,穩定高效;

2

精确貼标,降本增效根據不同生産産品,不同生産速度,不同特别位置,貼标時機精确,電子凸輪貼标精度高,每次貼标誤差在3mm以内;

3

收卷整齊:采用恒轉矩收卷實現自動張力控制,成品料卷松緊适當,膜卷端面整齊;

4

自動換卷:行車自動換卷功能可完成待料與下料一體不影響設備運行,省時省力;

5

主控PLC:合信H32功能強大,完成運算、控制各部分動作,實現系統的自診斷功能;

6

MiCo遠程:合信PLC可以免費接入MiCo雲平台,進行遠程控制,便于客戶售後維修;

7

可選設定手動模式:分别實現手動正反轉換卷,手動剪标、手動貼标、手動啓動主軸等功能。







  不止膠帶分條機,合信還可以爲薄膜分切機、紙張分條機等不同材料分切設備提供控制。
