包裝行業——封尾機


封尾機主要對軟管或者金屬軟管進行産品灌裝,并進行加熱封尾的灌裝機器。

常用于醫藥、日化、食品及化工等特殊行業,如軟膏、鞋油、牙膏、果醬、膠粘劑、乳劑等液體或膏體物料的灌裝與封尾。

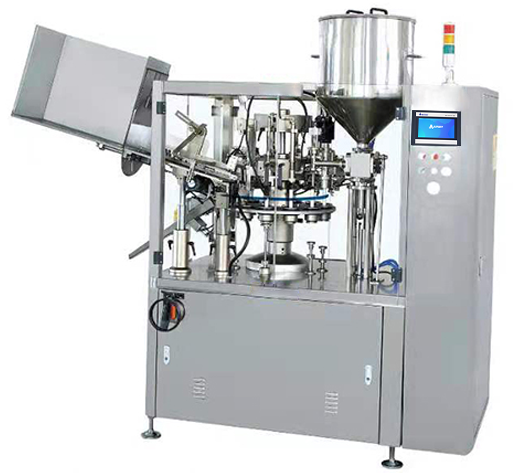

軟管卡盤式灌裝封尾機

機型簡介

自動軟管灌裝封尾機,可以實現自動灌裝,自動對色标,自動封尾,打批号,自動出管。設備采用内加熱方式,轉位采用精密凸輪分度機構,可自行調整運行速度。



軟管灌裝封尾機-控制原理



三軸伺服封尾機,其轉盤、封尾、切尾均由設備機械凸輪聯動工作,三軸伺服分别驅動對标軸、支架軸、灌裝軸。可以更好的控制灌裝、支架速度、可實現多段速控制,可在同一缸内進行灌裝量調節。

對标軸

對管材本身帶有顔色标記進行旋轉找标,使其在後續封尾的時候處于正确的角度封尾;

支架軸

將封尾機轉盤上的管杯頂起,使軟管進入灌裝頭的灌裝區間,待灌裝完成後抽離工作區間;

灌裝軸

支架頂到設定位置,打開嘴閥進行灌裝工序,灌裝完成後關閉嘴閥開啓入料閥等待位進行抽料;

加熱底座使用溫度控制器自整定實現溫度控制。




灌裝封尾機-控制要點

1

灌裝軸與支架軸的速度配合,灌裝量準确;

2

運動周期判斷準确,啓動及回縮速度及時,避免碰撞;

3

對标軸采用自動追标功能,位置準确。

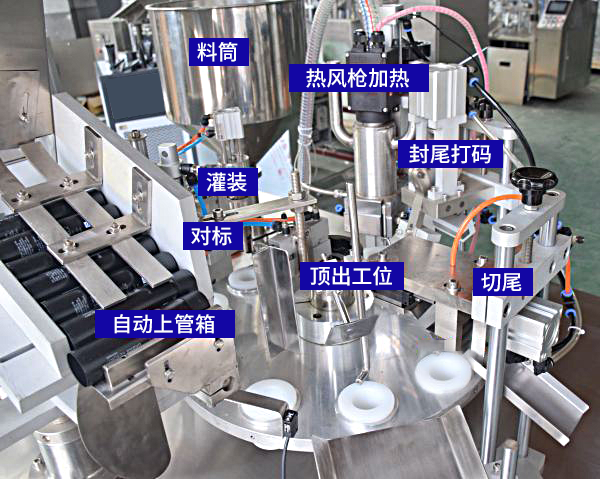

合信控制系統在軟管灌封機

工作現場

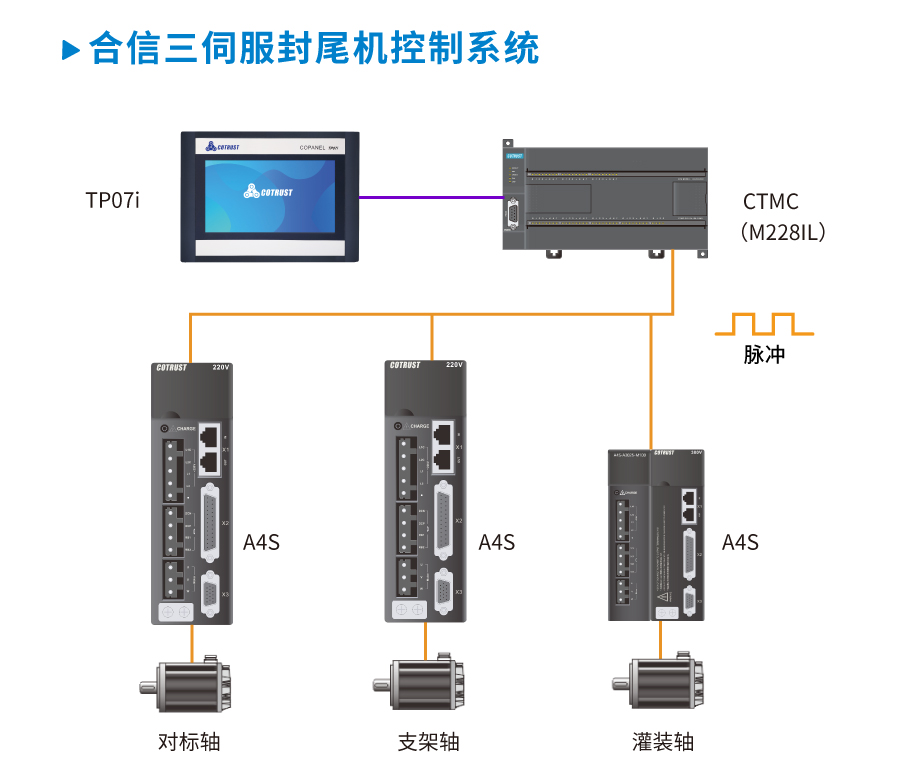

軟管卡盤式灌裝封尾機控制系統


軟管灌封機由合信CTMC系列PLC與A4伺服系統通過脈沖的形式配合控制,内置電子凸輪功能,實現PLC的多軸的協調運動控制,完成對标、支架伸縮以及灌裝三軸的配合。

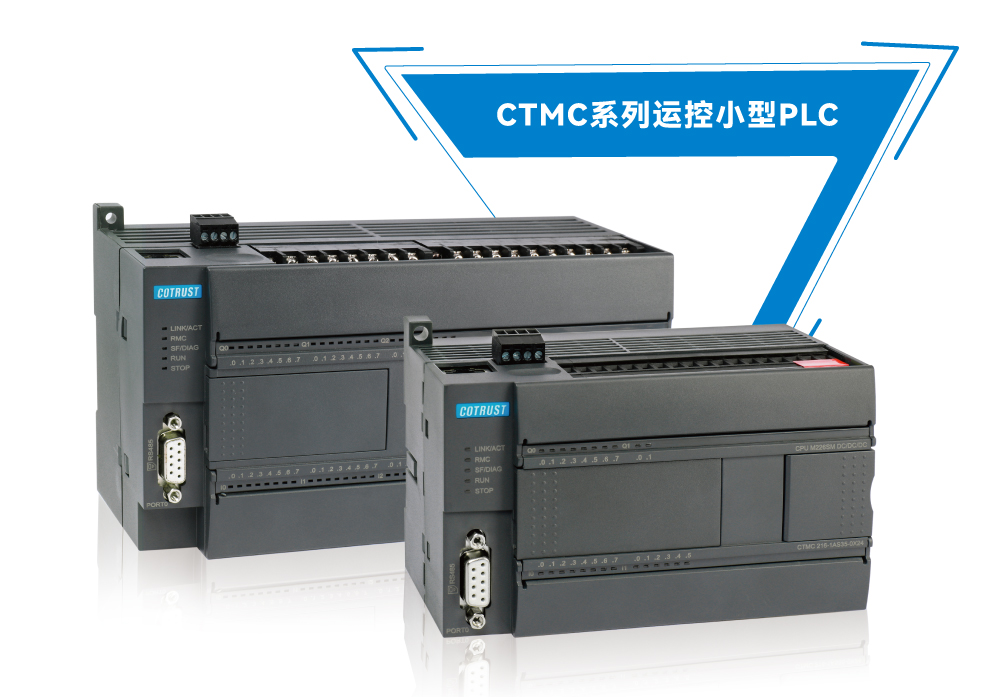

PLC部分


PLC是整個控制系統的核心,進行信号、邏輯程序處理,它的性能決定了整個系統的品質。

合信CTMC系列運控小型PLC具有強大的邏輯處理和數據處理能力以及豐富的周邊指令集。

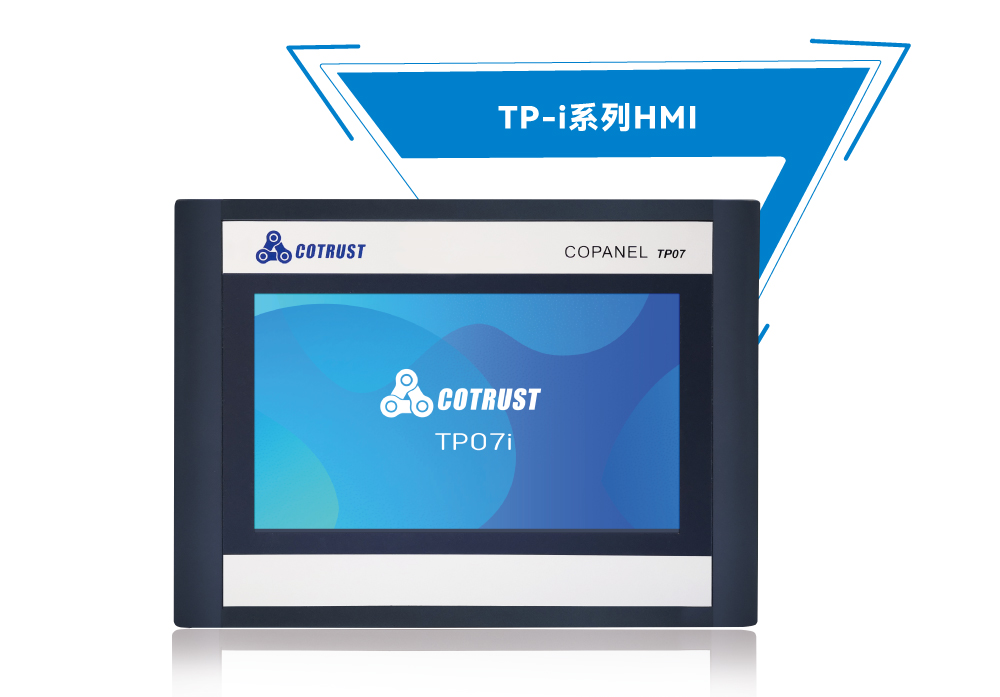

操作界面


人機界面用于參數的輸入和控制命令的發出,可以實現在線/離線仿真,給用戶一個真正友好的用戶界面。

可以調整設備速度、當前産量溫度顯示及設置、時間顯示等功能;可以實現手動調整、自動工作(包括上管、對色标、灌裝、封尾及自動落料等工作)

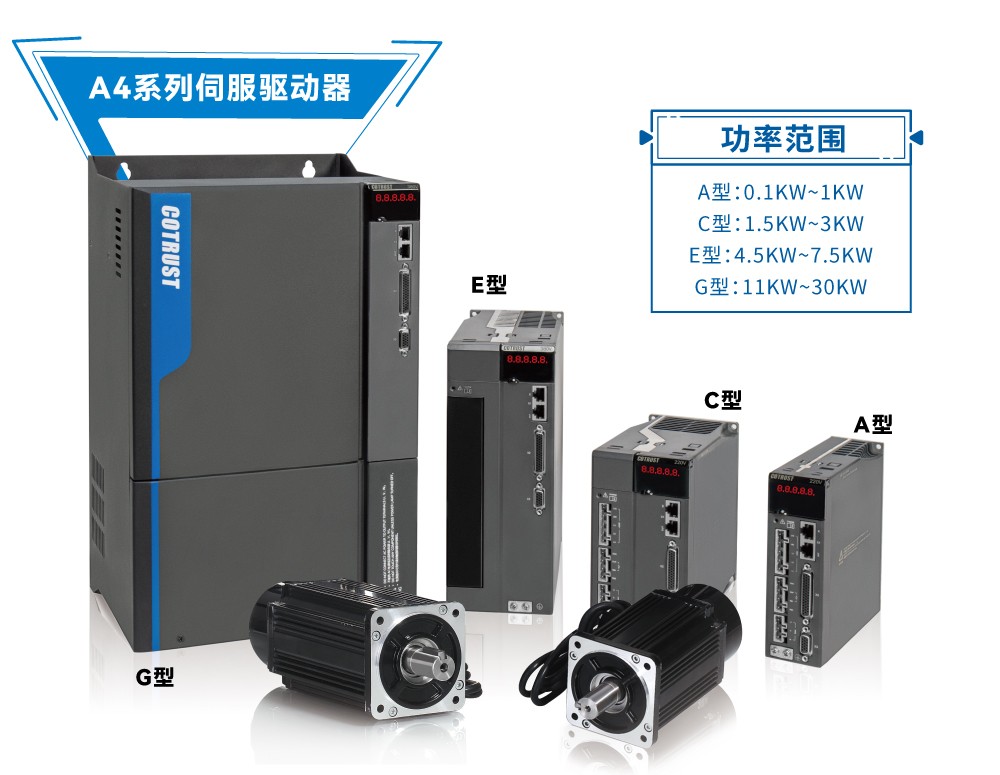

伺服驅動部分


合信A4系列伺服實現快速精确的位置控制,速度控制,轉矩控制。


合信控制系統

在全自動灌裝封尾機的優勢

01

效率高

三伺服軟管封尾機全伺服控制,灌裝效率更高,精度更高;

02

對标精準

合信CTMC系列CPU與A4S伺服采用脈沖與伺服色标功能結合方式,對标快速精準;

03

操作簡單

觸摸屏界面信息少而精,僅需确認動作角度區間即可運作,操作簡單;

04

MiCo遠程

控制系統可通過合信MiCo移動客戶端,在線修改參數,監控設備運行狀态,方便快捷;

05

灌裝速度快

灌裝速度可達65隻/min  (更優的灌裝閥出料閥,速度可再提高)

06

成本低

系統支持備選單伺服封尾機(用于灌裝)可以在保證精準灌裝量可調的基礎上,節省成本,靈活選用。

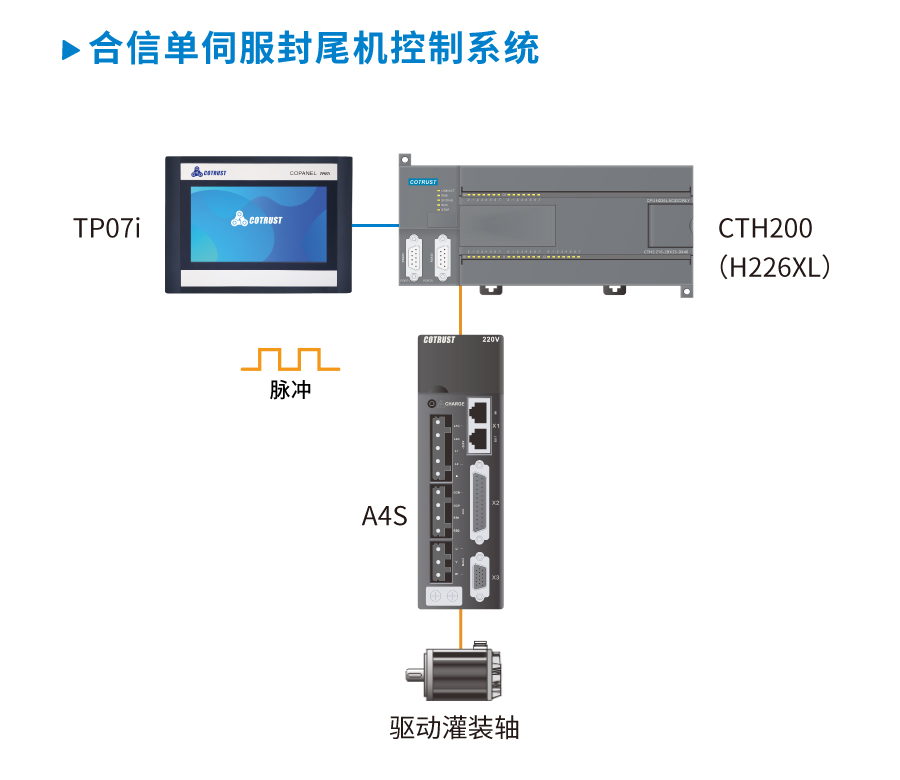

 成熟的經濟方案二:單伺服封尾機

▶ 對标軸爲步進電機、

   支架軸按機械凸輪挺進進行驅動。
