京劇業内的一句行話:“不瘋魔不成活”。“不瘋魔不成活”指的是一種職業精神,敬業。

Sinopack包裝展開展在即,今天重點介紹包裝工藝中最瘋魔(封膜)的中包設備:三維封膜機。


三維封膜機

 ▶


三維透明膜包裝機,

又稱透明膜六面體折疊冷包裝機。

設備以POF雙層對折膜爲包裝材料,將被包裝物形成三維六面體折疊封包的中包設備,應用于盒外透明膜三維貼體包裝。



三維封膜機工作原理及控制要點

原理:

三維封膜機主要由制膜機構、拉膜機構、送膜機構、送盒機構、推盒機構、縱切膜機構、切角機構組成。

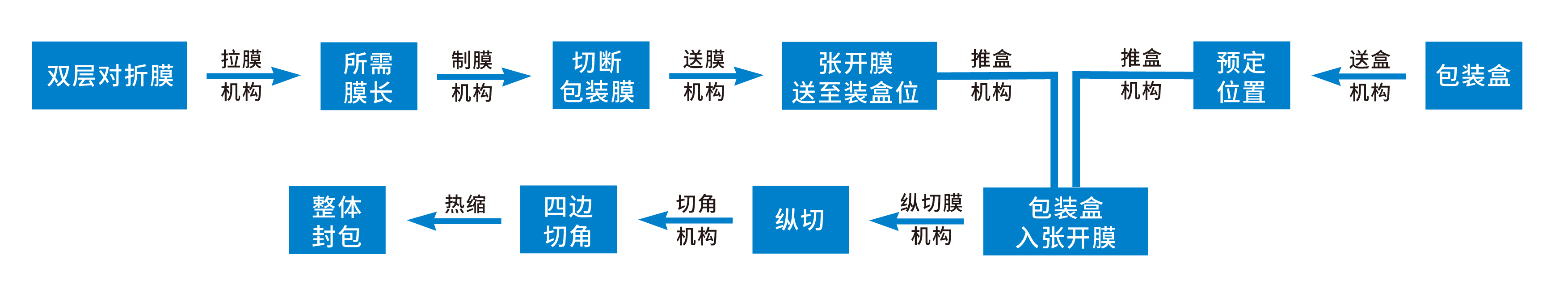

(三維封膜機工作原理)

本案例采用低溫封包,未使用熱縮機。

控制要點:

01

設備控制器要求:

▶ 支持88個輸入點,73個輸出點;

▶支持EtehrCAT通信軸;

▶支持回原指令、絕對位置指令等;

02

控制系統速度要求

▶ 針對設備工藝,優化動作次序,提升設備機器運行速度;

▶ 要求配置高速伺服驅動運行。


合信在三維封膜機的控制系統



合信爲三維封膜機提供整套的控制系統解決方案

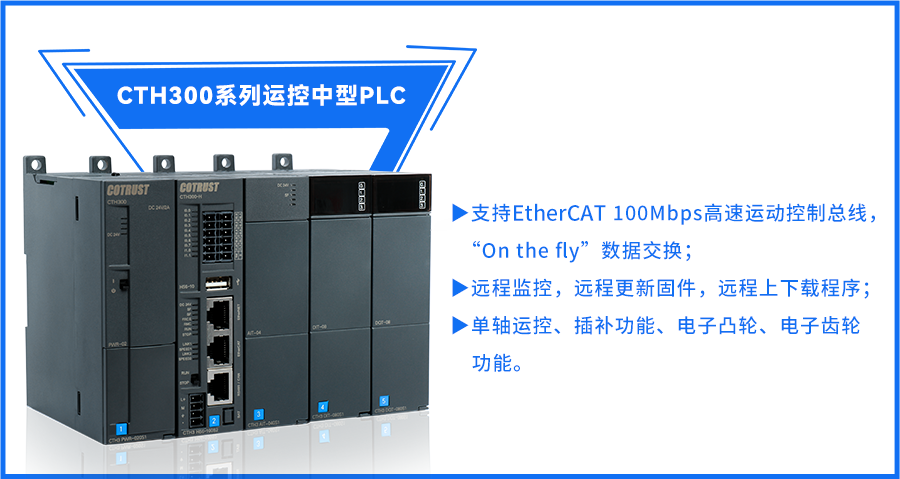

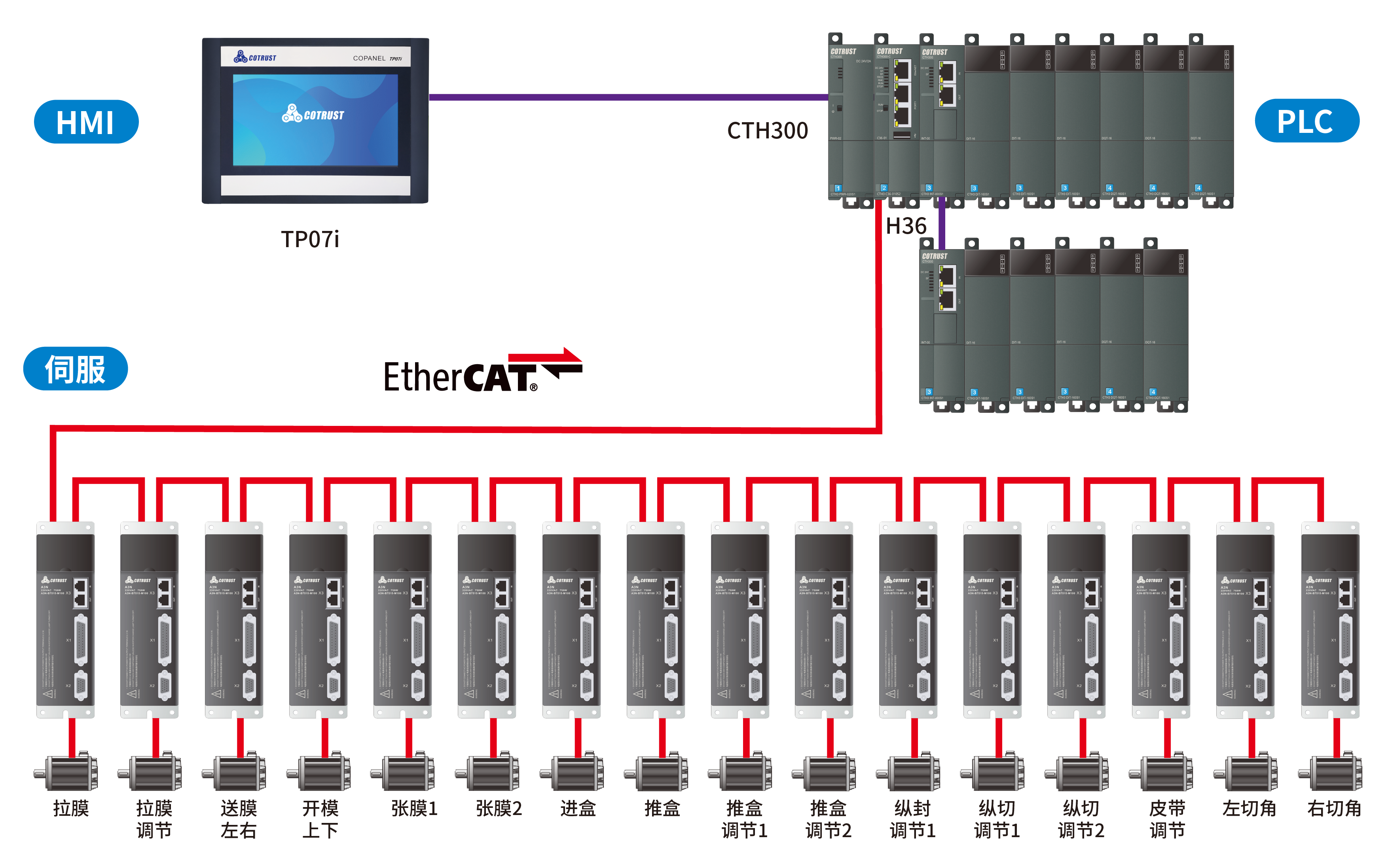

控制系統由合信CTH300-H系列CPU 提供主控,擴展合信INT中繼模塊,擁有高速背闆總線,有效保障主、從機架間的通信。通過EtherCAT總線連接16台A3N伺服進行驅動,保證了控制系統的快速穩定。系統可以配備合信TP-i系列HMI,通過EtherNET連接,方便快捷,更可以直接接入MiCo,實現遠程監控。

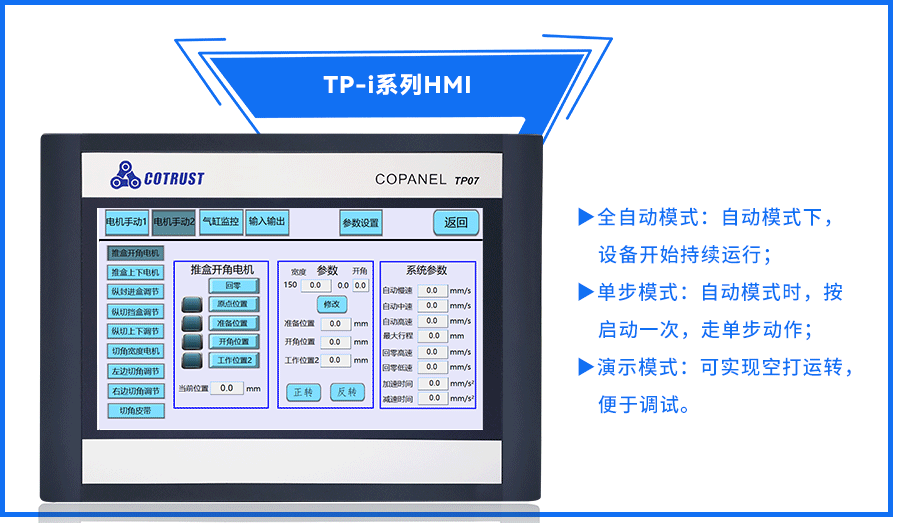

觸摸屏系統擁有全自動模式、單步模式、演示模式可選。可以對包裝規格(盒長、盒寬、盒高、膜長)進行設置與更新,手動模式可以設置伺服電動絕對位置;對氣缸進行監控與控制,擁有時間參數設置、切膜切刀溫度的設置等;

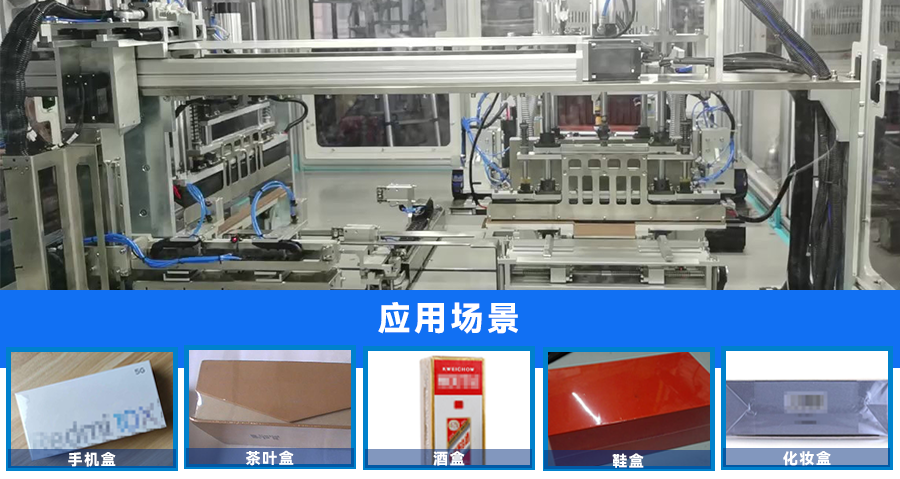

合信控制系統應用現場





合信三維封膜機控制系統優勢

系統穩定

整套系統采用合信自主開發的PLC+伺服+HMI,同品牌産品運行穩定可靠,封口美觀,售後無憂;

封膜速度快

1. CTH300系列CPU使用Cortex-A8處理器,運算速度 高于行業内同級CPU;

2. 55Mbps的背闆總線保證了CPU與擴展模塊之間數據的高速傳輸;

3. 系統采用EtherCAT控制多軸,使用DB節省大量時間,每個軸建立一個功能塊,可實現快速搭建;

封膜定位精準

CTH300系列PLC擁有強大的運動控制功能,擁有多種回原模式,自帶量綱轉換,支持絕對位置指令;A3系列伺服支持兩路探針鎖存位置,響應快;

系統适應性強,方便調試

設備擁自動模式、單步模式、演示模式可選,調試非常方便;

系統可設置低速、中速、高速三種速度可切換,對于切換不同的包裝與物品具有較大的适應性;

可定制開發,優化工藝,提升效率

針對設備工藝,優化動作次序,提升設備機器運行速度。
