16年前的2003年7月16日，全亞洲超過50家電台同步首播周傑倫當時《葉惠美》的主打歌《以父之名》，約8億人收聽，便有了這716周傑倫日。

在今天這個特别的日子聊印刷機，緣起《Mojito》，這首周董的歌在2020年再一次刷爆了朋友圈。

可以裝Mojito（酒）的杯子/瓶子，可以攜帶Mojito味道的口紅蓋，就是今天印刷的主角。




絲網印刷（孔闆印刷）

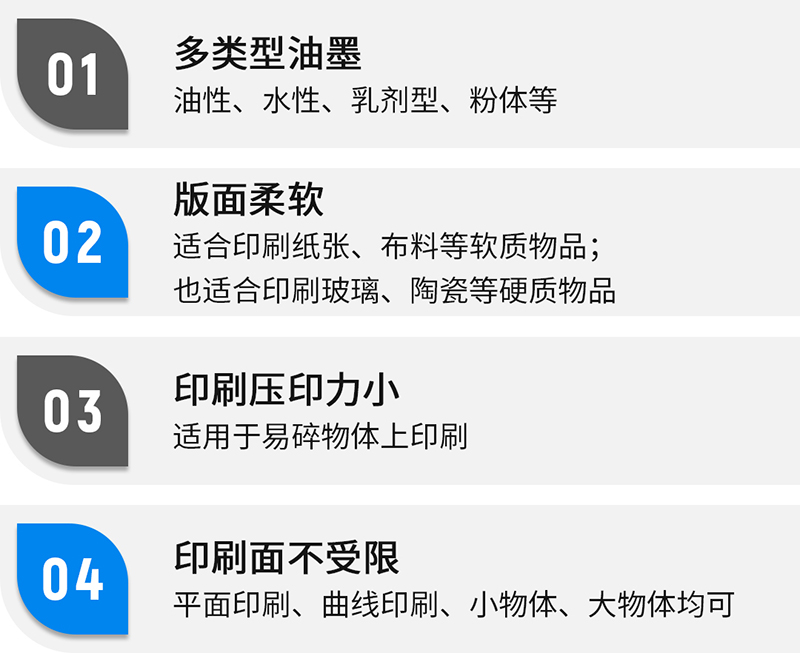

絲網印刷機是采用絲網做版材，版面爲網狀或具有一定彈性的薄層，圖文通透。屬于孔闆印刷機中代表性設備，分爲平面絲網印刷機、曲面絲網印刷機、轉式絲網印刷機等。

版膜——阻止油墨通過；

圖文——通過外力刮壓將油墨漏印到承印物上。


本次合信采用新鮮出爐的A4伺服開發的四軸聯動的絲網印刷機，可印刷截面爲矩形，圓角矩形的方體物品。如瓶體、口紅蓋等。




四軸聯動絲網印刷機控制要點與難點


01

圖案的完整性與連續性；

控制難點在于計算四根軸在整個印刷産品不同角度每個軸對應位置，保證四軸聯動控制後絲網上圖案不側滑、不拖拉、不擠壓、不間斷、完整的印刷到産品的外表面。


02

解剖産品模型；

此次絲網印刷産品剖面爲圓角矩形，分爲平面印刷和圓弧角印刷。


03

平面與圓弧面的速度切換；

印刷平面與圓弧角涉及速度比例的切換，需要在印刷圓弧角時提前減速，保證印刷的合格率。


04

起印點計算；

規定的零點參考點，通過遞推替換重組二維數組，實現起印點開放可設置的功能。


印刷中圓弧倒角是重點，尤其是在印刷圓弧倒角的速度控制部分，控制不好會導緻平面印刷轉圓弧倒角印刷不夠圓滑降低印刷品質。

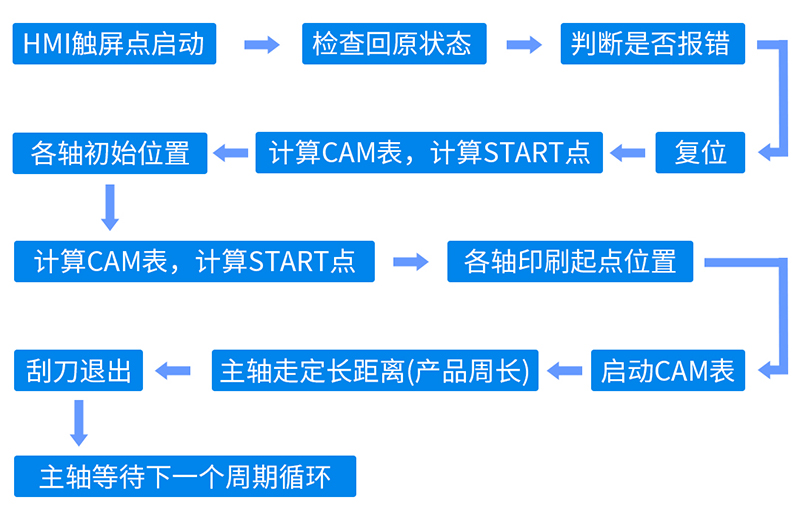

四軸聯動絲網印刷機控制流程





合信方案

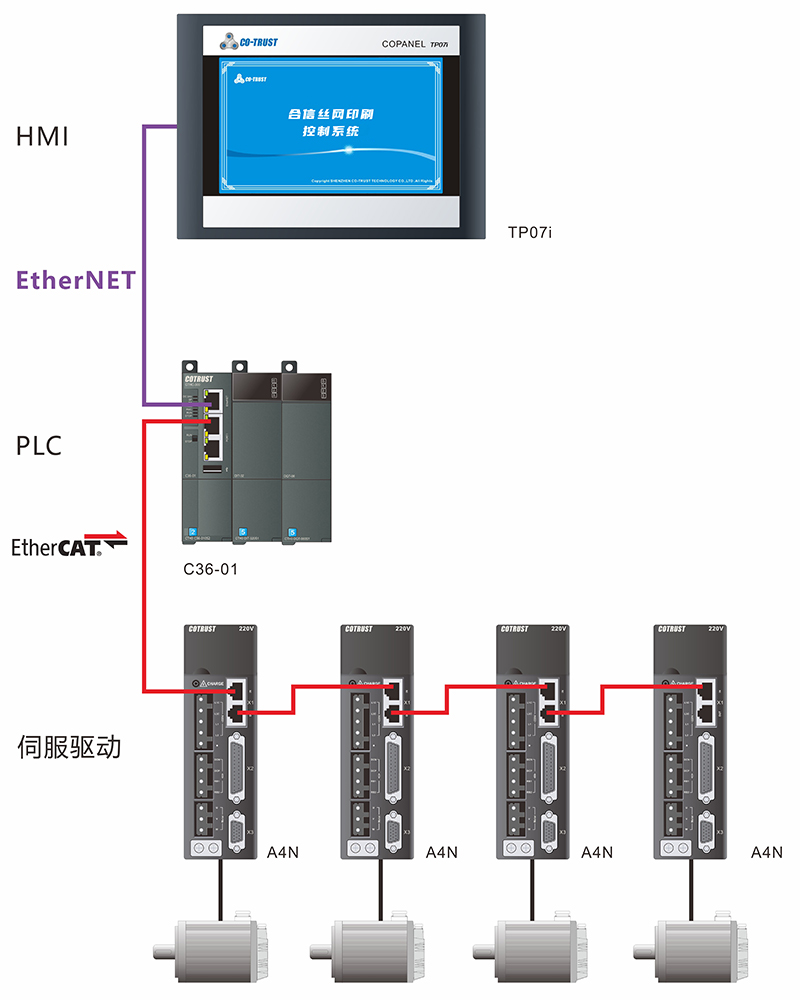

本次四軸聯動絲網印刷機運用合信全套方案（HMI+PLC+伺服）實現控制。

全系統由集成運動控制、順序控制功能的CTH300-C系列運動控制器C36通過高速EtherCAT總線連接4台合信高響應高精度的旗艦版A4伺服驅動系統，實現四軸聯動控制；所有的生産過程可以通過合信TP07i觸摸屏進行控制。

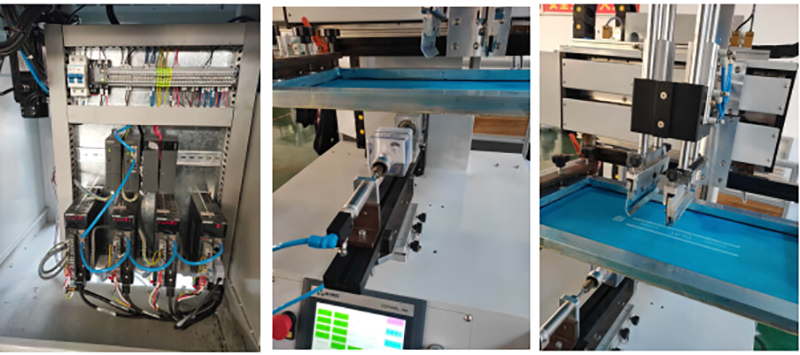

調試現場

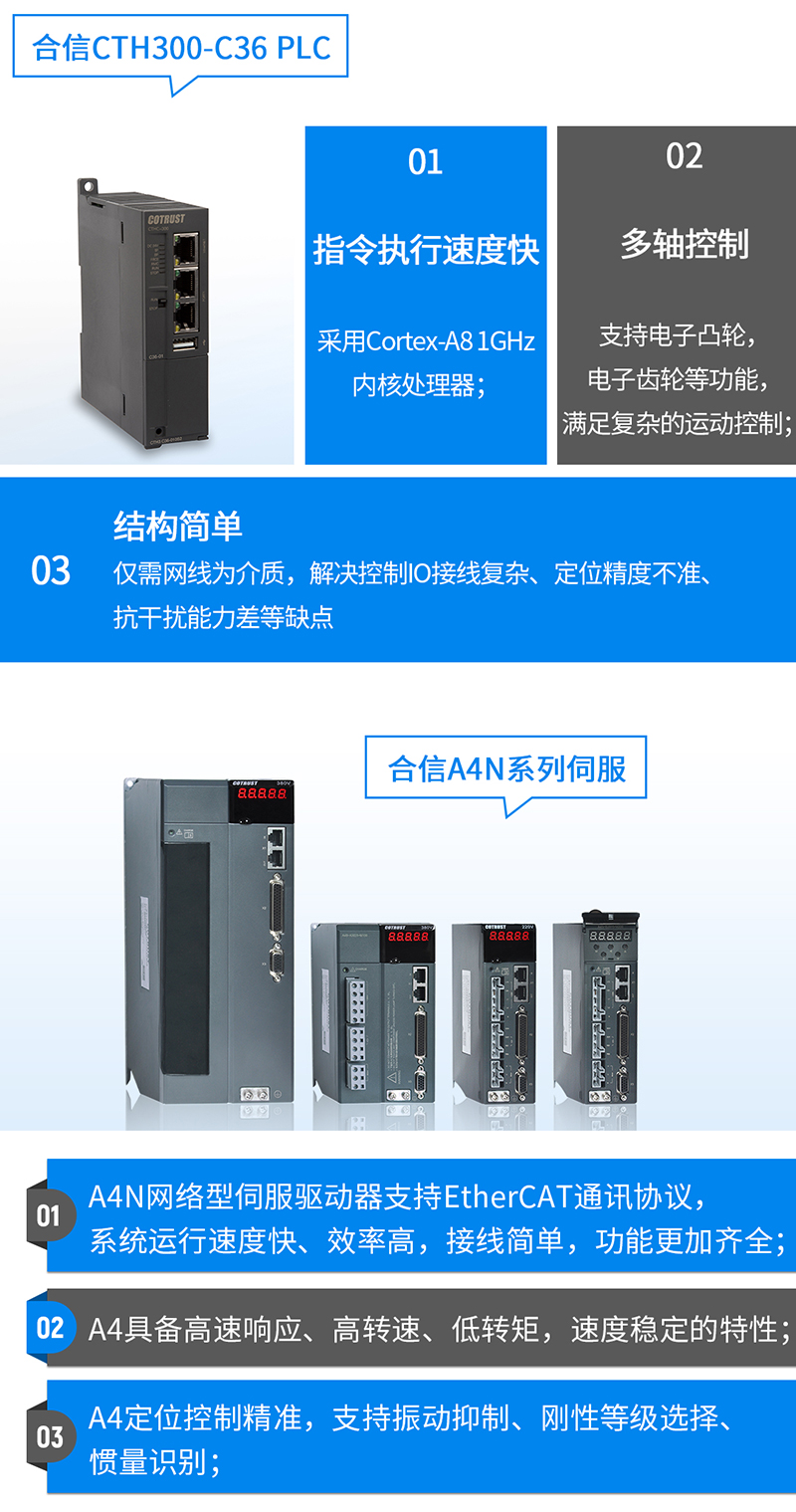

快速運算的C36&快速響應的A4N





合信全套方案可完美實現絲網印刷的快速、連續印刷的完整性，任性選擇不會錯！


麻煩給我的客人來一杯Mojito，我喜歡他下單時的樣子~
