- 概覽
-

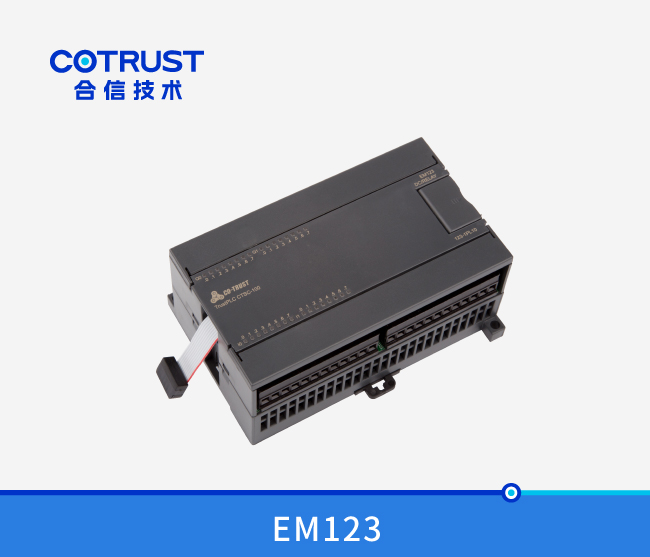

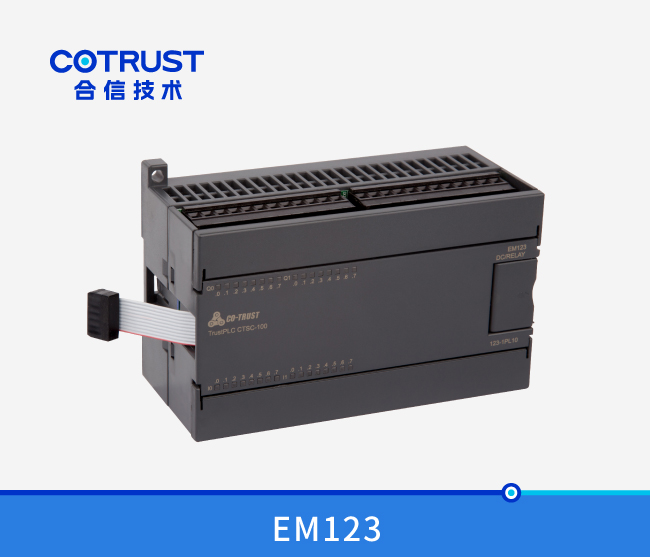

名稱：EM123數字量輸入輸出模塊，繼電器輸出 訂貨号：CTS7 123-1PL10 規格：16DI/16DO，繼電器輸出
- 技術參數
-
性能參數
特性
16DI×24VDC，16DO×繼電器
訂貨号
CTS7 123-1PL10
物理特性
尺寸(寬×高×深)
137×80×62mm
功耗
6W
輸入特性
輸入點數
16
輸入類型
漏型/源型
輸入電壓
額定電壓
24V DC
最大持續允許電壓
30V DC
浪湧電壓
35VDC， 0.5秒
邏輯1信号 (最小)
14 VDC，2.5mA
邏輯0信号 (最大)
5 VDC，1mA
隔離(現場與邏輯)
光電隔離
500V AC，1分鍾
每組隔離點數
8點
最長輸入延時
4.5ms
漏電流
最大1mA AC
最大電纜長度
屏蔽
500米
非屏蔽
300米
可同時爲ON的輸入點數
40℃
16
50℃
16
輸出特性
輸出點數
16
輸出類型
繼電器－幹觸點
輸出電流
0.75A
信号'1'
輸出組數
每組輸出點數
同時爲ON的輸出點數
每組最大電流
燈載
接觸電阻
浪湧電流（最大）
短路保護
2A
4
4
16
8A
DC:30W,AC:200W
0.2歐姆
7A，觸點關閉
外部提供
隔離
每組隔離點數
線圈和邏輯電源之間
線圈和觸點之間
電阻(線圈和觸點之間)
4點
無
1500VAC，持續一分鍾
最小100MΩ
繼電器特性
開關延時
開關頻率（最大）
機械開關次數(空載)
觸點壽命(額定負載)
15 毫秒
1HZ
10.000.000
100.000
電纜長度
屏蔽
非屏蔽
500米(标準輸出)
150米(标準輸出)
電源損耗
+5VDC消耗電流
138mA
L+
接通時每個輸出9mA
L+線圈電壓範圍
20.4－28.8V DC

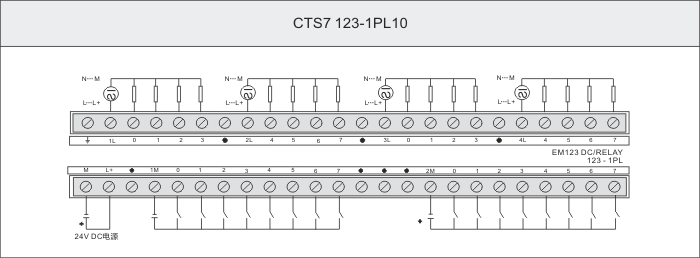

- 典型應用
- 安裝規格
-
- 樣本/手冊/軟件
