訂貨數據：
規格參數
訂貨号

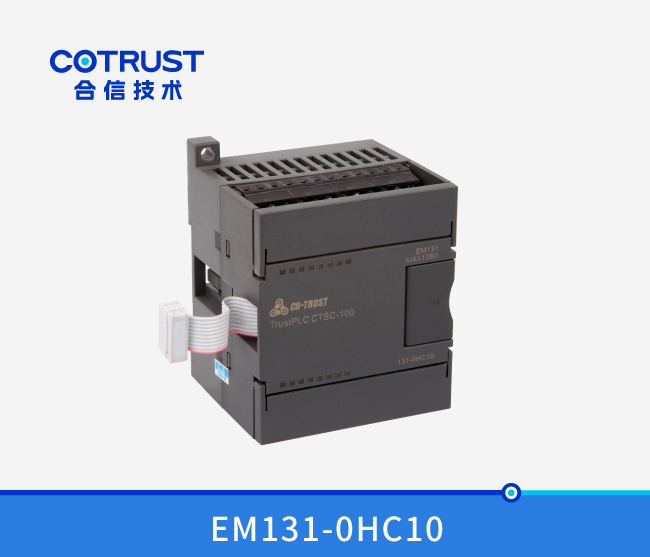

TrustPLC CTSC-100 EM131模拟量輸入模塊，4路電流電壓輸入, 12BIT
CTS7 131-0HC10
- 技術參數
-
技術參數：
物理特性
尺寸(寬×高×深)
71×80×
功耗
2W
電源損耗
+5V DC消耗電流
34mA
L+
40mA
L+線圈電壓範圍
20.4～28.8V DC
LED燈指示
24V 電源狀态，亮表示電源正常，滅表示電源故障
模拟量輸入特性
輸入點數
4
隔離(現場與邏輯電路間)
無
輸入類型
差分輸入
量程範圍
電壓輸入(單極性)
0～10V, 0～5V
電壓輸入(雙極性)
±5V, ±2.5V
電流輸入
0～20 mA
數據字格式
15～30V
單極性，全量程
0～32000
雙極性，全量程
-32000～32000
輸入分辨率
電壓輸入(單極性)
2.5 mV (0～10V量程)
1.25 mV (0～5V量程)
電壓輸入(雙極性)
2.5 mV (±5V量程)
1.25 mV (±2.5V量程)
電流輸入
5μA (0～20mA量程)
測量誤差 小于0.5% 模數轉換時間
小于300μs
模拟量輸入響應時間
100ms
共模抑制
40dB，DC to 60Hz
共模電壓
信号電壓+共模電壓(必須小于等于12V)
輸入阻抗
不小于
最大輸入電壓
30V
最大輸入電流
30mA
校準與量程選擇
校準與量程選擇開關位置
輸入校準
由于校準調節影響到模拟多路開關後的運放，因而將影響所有的用戶輸入通道。另外，由于多路開關前的各輸入通道的元件參數可能存在差異，
因而即使在校準後，同一輸入信号在不同通道上的讀數也就會存在輕微的差異。 模塊内部對輸入已經做了濾波處理，測量結果比較穩定。如果要求
更好的性能參數，可以啓動用于模塊所有輸入的模拟輸入濾波器，計算平均值時，選擇64次以上的采樣次數。
校準步驟如下：
1、 切斷模塊外部電源，配置DIP開關以選擇所需要的輸入量程。
2、 接通PLC系統的CPU和模塊電源，等待15分鍾以上
3、 用一個變送器、一個電壓源或一個電流源，將滿刻度值信号加到一個輸入通道
4、 讀取CPU中該輸入通道的測量值讀數
5、 調節GAIN(增益)電位器，直到讀數爲32000。

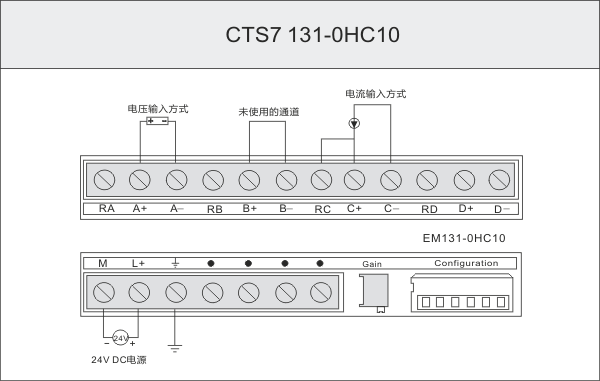

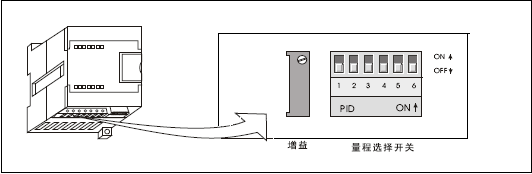

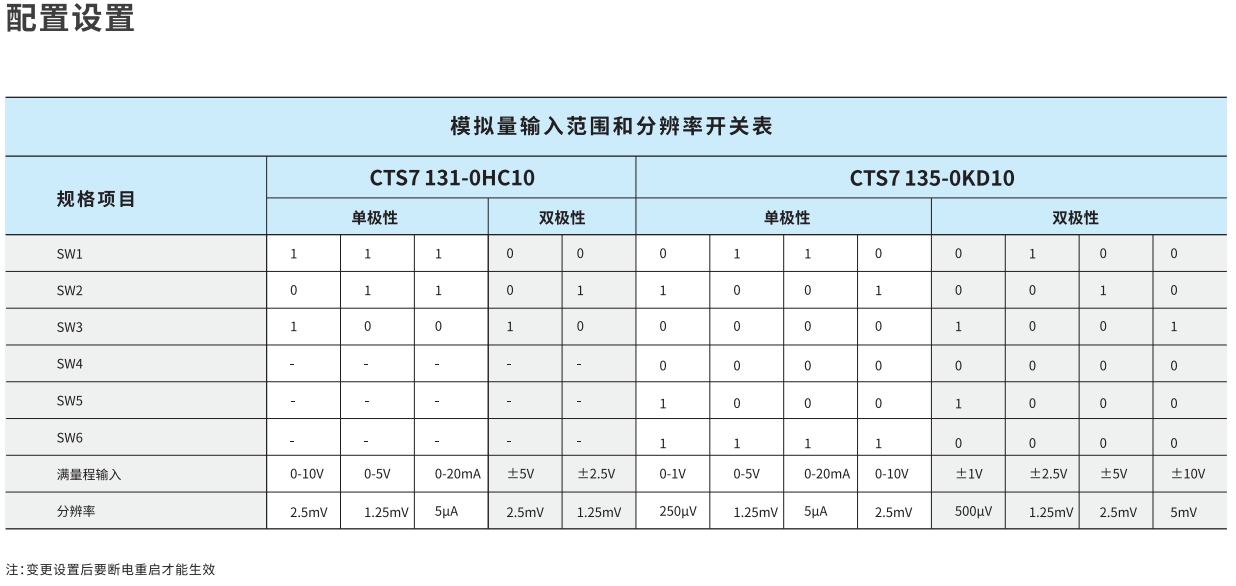

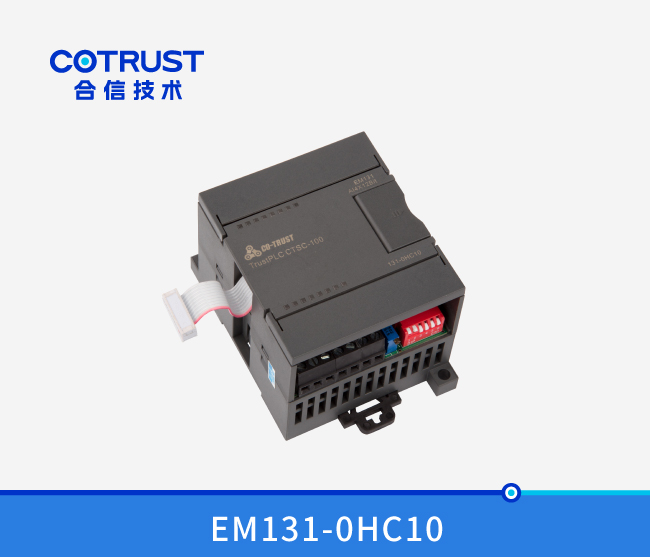

量程選擇
下表所示爲如何用DIP開關設置EM 2314AI模塊的量程。開關1、2和3可選擇模拟量輸入範圍。所有的輸入設置成相同的模拟量輸入範圍。
下表中，ON爲接通，OFF爲斷開。需要特别注意的是，未使用的DIP開關SW4～SW6，必須設置到OFF的位置。
單極性
滿量程輸入
分辨率
SW1
SW2
SW3
ON
OFF
ON
0 - 10V
2.5mV
ON
OFF
0 -5V
1.25mV
0 - 20mA
5 uA
雙極性
滿量程輸入
分辨率
SW1
SW2
SW3
OFF
OFF
ON
± 5 V
2.5mV
ON
OFF
± 2.5 V
1.25m

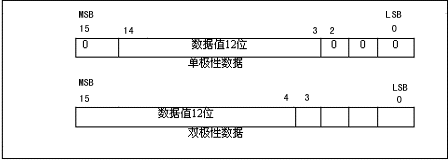

輸入數據格式
注意：模數轉換器(ADC)的12位讀數，其數據格式是左端對齊的。最高有效位是符号位(0表示正數)，對單極性格式，
3個連續的0使得ADC計數值每變化1個單位，則數據字的變化是以8爲單位變化的。對雙極性格式，4個連續的0使得
ADC計數值每變化1個單位，則數據字的變化是以16爲單位變化的。
EM131-0HC的測量誤差說明EM131-0HC性能參數表裡模拟量輸入特性之“測量誤差”項,我們産品出廠校準是在+/-5V(EM131-0HC)做的，如果工作在其他量程時，發現誤差偏大，可按照“校準與量程選擇”裡面說明的方法重新校準。 關于誤差：可通過校準消除的偏差，都不是真正的誤差，隻有飄忽不定的偏差，才是真正的誤差。
