- 概覽
-
訂貨數據：

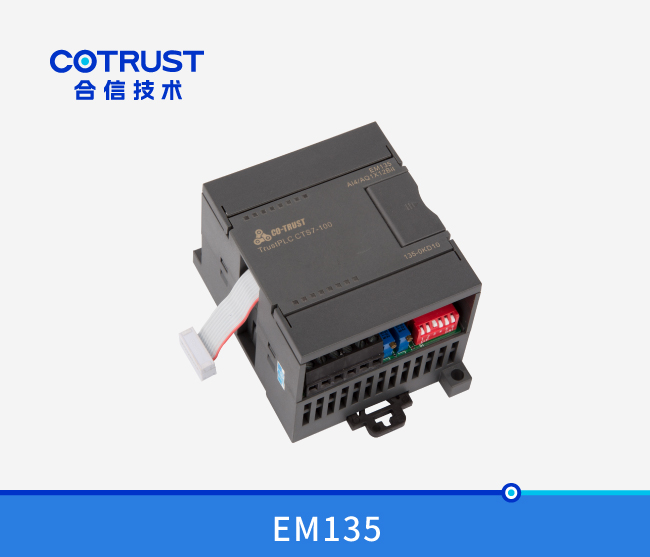

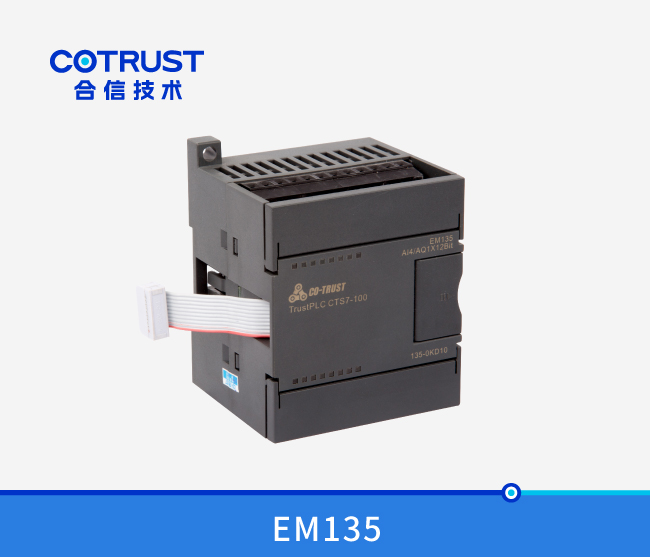

規格參數 訂貨号 TrustPLC CTSC-100 EM135模拟量混合輸入輸出模塊，4點輸入/1點輸出, 12BIT, 電壓電流型CTS7 135-0KD10
- 技術參數
-
性能參數：
物理特性 尺寸(寬×高×深) 71×80×62mm 功耗 2W 電源損耗 +5V DC消耗電流 70 mA L+ 48 mA L+線圈電壓範圍 20.4～28.8V DC LED燈指示 24V 電源狀态，亮表示電源正常，滅表示電源故障 模拟量輸入特性 輸入點數 4 隔離(現場與邏輯) 無 輸入類型 差分輸入 量程範圍 電壓輸入(單極性) 0-10V, 0-5V, 0-1V 電壓輸入(雙極性) ±10V, ±5V, ±2.5V, ±1V 電流輸入 0～20 mA 據字格式數 單極性，全量程 0～32000 雙極性，全量程 -32000~32000 輸入分辨率 電壓輸入(單極性) 2.5 mV(0～10V量程)1.25 mV (0～5V量程)電壓輸入(雙極性) 2.5 mV(±5V量程)1.25 mV (±2.5V量程)電流輸入 5μA (0～20mA量程) 測量誤差 小于0.5% 模數轉換時間 小于300μs 模拟量輸入響應時間 100ms 共模抑制 40dB，DC to 60Hz 共模電壓 信号電壓+共模電壓(必須小于等于12V) 輸入阻抗 不小于10MΩ 最大輸入電壓 30V 最大輸入電流 30mA AD轉換器分辨率 12位 模拟量輸出特性 輸出點數 1 輸出範圍 電壓輸出電流輸出±10V0～20mA輸出分辨率 電壓輸出電流輸出12BIT11BIT數據字格式 電壓輸出電流輸出-32000～+320000～32000精度 電壓輸出電流輸出典型值: 滿量程的±0.5%，最壞情況：滿量程的±2% 穩定時間 電壓輸出電流輸出100μs2ms最大驅動@24V用戶電源 電壓輸出電流輸出最小5000Ω最大500Ω校準、量程與增益選擇
校準與量程選擇開關位置
輸入校準：由于校準調節影響到模拟多路開關後的運放，因而將影響所有的用戶輸入通道。另外，由于多路開關前的各輸入通道的元件參數可能存在差異，因而即使在校準後，同一輸入信号在不同通道上的讀數也就會存在輕微的差異。
模塊内部對輸入已經做了濾波處理，測量結果比較穩定。如果要求更好的性能參數，可以啓動用于模塊所有輸入的模拟輸入濾波器，計算平均值時，選擇64次以上的采樣次數。
校準步驟如下：
1、切斷模塊外部電源，配置DIP開關以選擇所需要的輸入量程。
2、接通PLC系統的CPU和模塊電源，等待15分鍾以上。
3、用一個變送器、一個電壓輸入源或一個電流輸入源，將零值信号加到模塊的一個輸入端。
4、在CPU中讀取該輸入端的測量值讀數。
5、調節OFFSET(偏移)電位器，直到該讀數爲零，完成調零校準。
6、接着，在該輸入端輸入一個滿刻度值信号，讀出CPU中的測量值讀數。
7、調節GAIN(增益)電位器，直到該讀數爲32000。
8、必要時，重複步驟3～7。
量程與增益選擇：
表1所示爲如何用DIP開關設置EM135模塊。開關SW1到SW6可選擇模拟量輸入範圍和分辨率。所有的輸入設置成相同的模拟量輸入範圍和格式。表2所示爲如何選擇單/雙極性（SW6）、增益（開關SW4和SW5）和衰減（開關SW1、SW2和SW3）。下列表中，ON爲接通，OFF爲斷開。
表1 EM135選擇模拟量輸入範圍和分辨率的開關表
單極性 滿量程輸入 分辨率 SW1 SW2 SW3 SW4 SW5 SW6 OFF ON OFF OFF ON ON 0 -1 V 250 μV ON OFF OFF OFF OFF ON 0 - 5 V 1.25 mV ON OFF OFF OFF OFF ON 0 -20 mA 5 μA OFF ON OFF OFF OFF ON 0 -10 V 2.5 mV 雙極性 滿量程輸入 分辨率 SW1 SW2 SW3 SW4 SW5 SW6 OFF OFF ON OFF ON OFF ±1 V 500 μV ON OFF OFF OFF OFF OFF ±2.5 V 1.25 mV OFF ON OFF OFF OFF OFF ±5 V 2.5 mV OFF OFF ON OFF OFF OFF ±10 V 5 mV

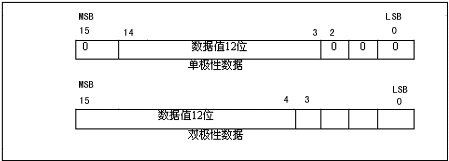

表2 EM135選擇單/雙極性、增益和衰減的開關表EM 135 開關 單/雙極性選擇 增益選擇 衰減選擇 SW1 SW2 SW3 SW4 SW5 SW6 ON 單極性 OFF 雙極性 OFF OFF x1 OFF ON x10 ON OFF x100 ON ON 無效 ON OFF OFF 0.8 OFF ON OFF 0.4 OFF OFF ON 0.2 輸入數據格式
注意：模數轉換器(ADC)的12位讀數，其數據格式是左端對齊的。最高有效位是符号位(0表示正數)，
對單極性格式，3個連續的0使得ADC計數值每變化1個單位，則數據字的變化是以8爲單位變化的。
對雙極性格式，4個連續的0使得ADC計數值每變化1個單位，則數據字的變化是以16爲單位變化的。

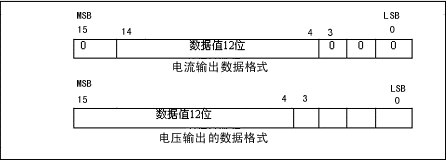

輸出數據格式
注意：數模轉換器（DAC）的12位讀數，其輸出數據格式是左端對齊的，最高有效位是符号位(0表示是正數)，
數據在裝載到DAC寄存器之前，4個連續的0是被裁斷的，這些位不影響輸出信号值。
EM135-0KD的測量誤差說明EM135-0KD性能參數表裡模拟量輸入特性之“測量誤差”項,我們産品出廠校準是在+/-10V(EM135-0KD10)做的，如果工作在其他量程時，發現誤差偏大，可按照“校準與量程選擇”裡面說明的方法重新校準。
關于誤差：可通過校準消除的偏差，都不是真正的誤差，隻有飄忽不定的偏差，才是真正的誤差。

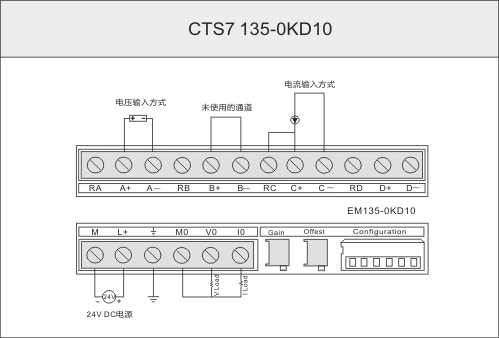

- 典型應用
-
