- 概覽
-
訂貨數據：
規格參數
訂貨号

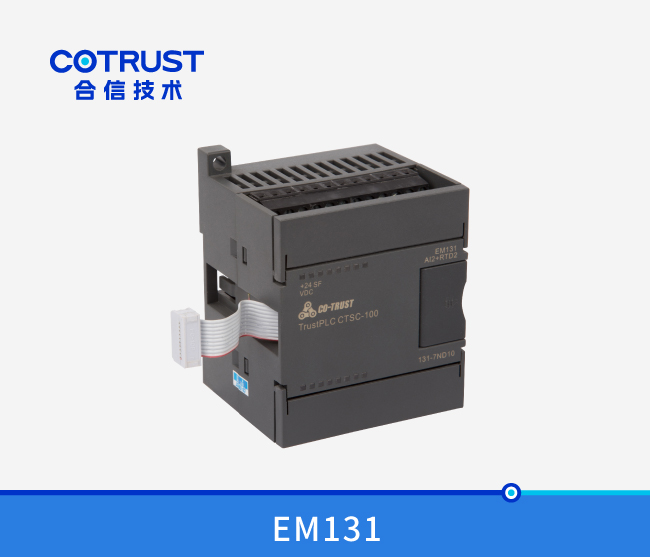

TrustPLC CTSC-100 EM131混合輸入模塊，2點NTC或PT100，2點電壓或電流輸入，隔離型16位精度
CTS7 131-7ND10
- 技術參數
-
主要特性：
總線、電源、通道間全隔離，可靠性高，抗幹擾能力強
16位采樣精度，采用硬件濾波技術，測量值更加準确穩定
供電電源有反接保護和浪湧吸收功能，适用于惡劣的工業環境
使用規範：
信号線應采用屏蔽線，屏蔽線需單端接地
在系統有良好接地的情況下模塊的接地端應接到地線上，否則不接地
規格參數：
規格項目
CTS7 131-7ND10
功耗
0.8W
電源損耗
+5VDC消耗電源
0.12W
L+
37mA
L+線圈電壓範圍
20.4－28.8VDC
LED指示燈
電源指示良好ON＝24VDC供電正常，OFF=無24VDC供電
SN：ON＝模塊故障，閃爍＝輸入信号錯誤，OFF＝無錯
輸入類型
模塊參考接地熱電阻
熱電阻輸入範圍
熱電阻類型（任選一種）：
Pt-100 (3850PPm,3920PPm,3850.55PPm,3916PPm,3902PPm)
NTC(R25=10K B=3950, 25=10K B=3435)
電壓輸入
-5V----5V,-10V---10V,0V---5V,0V---10V
電流輸入
0---20mA
輸入點數
隔離特性
現場至邏輯
500VAC
現場至24VDC
500VAC
24V到邏輯
500VAC
共模輸入範圍（輸入通道至輸入通道）
0
共模抑制
>120dB@120VAC
輸入分辨率
溫度
電壓
15位＋符号位
測量原理
Sigma-Delta
模塊更新時間（所有通道）
425ms
到傳感器的導線長度
最大
導線回路電阻
20Ω
噪聲抑制
85db@50Hz/60Hz/400Hz
數據字格式
電壓：－32000至＋32000
輸入阻抗
>10MΩ（溫度輸入）；200KΩ（電壓、電流輸入）
最大輸入電壓
30VDC（檢測），5VDC（源）
分辨率
15位＋符号位
輸入濾波衰減
－3db@21KHz
基本誤差
0.05％Fs（電阻）
重複性
0.1％Fs

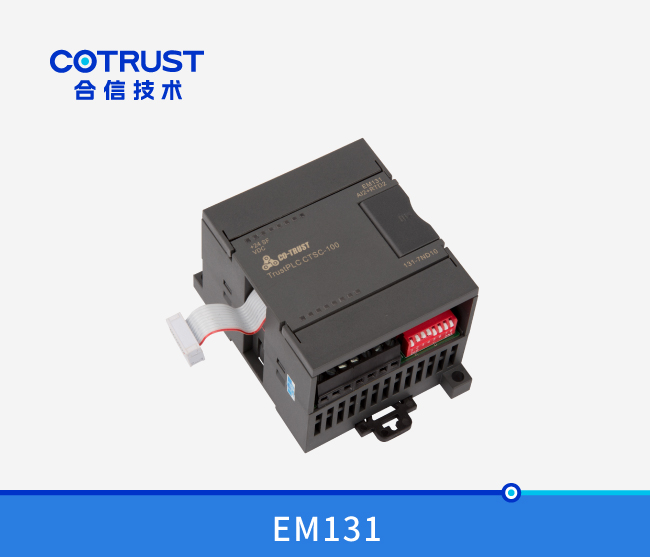

配置設定輸入類型
SW1
SW2
SW3
SW4
SW5
0
0
0
－
－
100Ω pt0.003920
0
0
1
－
－
100Ω pt0.00385055
0
1
0
－
－
100Ω pt0.003916
0
1
1
－
－
100Ω pt0.003902
1
0
0
－
－
NTC R25=10K, B=3950
1
0
1
－
－
NTC R25=10K, B=3435
1
1
0
－
－
備用
1
1
1
－
－
0－5V
－
－
－
0
0
0－20MA
－
－
－
0
0
0－10V
－
－
－
0
1
-10V－10V
－
－
－
1
0
-5V－5V
－
－
－
1
1
SW6
标定方向
SW7
測量單位
SW8

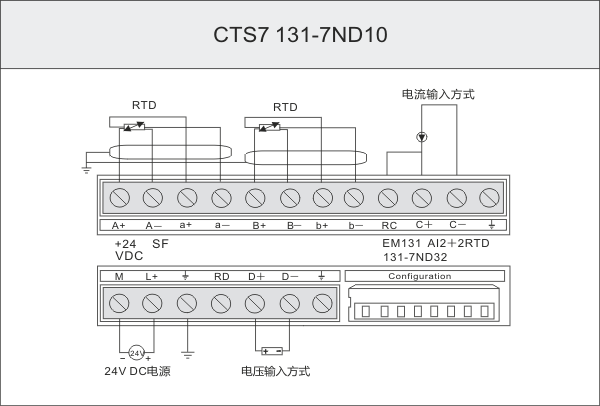

接線方式
0
正标定
（＋3276.7度）
0
攝氏度（℃）
0
3線
1
負标定
（-3276.8度）
1
華氏度（℉）
1
2線或4線
