- 概覽
-
訂貨數據
規格參數
訂貨号
CTSC-200 CPU226L：72KB程序空間，110KB數據空間， 220V AC電源，24DI/16DO繼電器輸出，2A，1個PPI口，1個自由通信口 ，1個PPI/自由通信口
CTS7 216-2BD33-0X40
- 技術參數
-
性能參數
物理特性
尺寸(寬×高×深)
196×80×62mm
功耗
11W
存儲器特性
程序存儲器
基本24KB，可擴展至72K
數據存儲器
基本10KB，可擴展至110KB
超級電容
約112小時(典型值)
外接電池
約200天(典型值)
常規特性
定時器總數
1ms
10ms
100ms
256
4
16
236
計數器總數
256(由超級電容備份)
内存存貯器位
256(由超級電容備份)
内存存儲位掉電保持
112
時間中斷
2個1ms分辨率
邊沿中斷
4個上升沿和/或4個下降沿
模拟電位器
2個8位分辨率
布爾量運算執行時間
0.15µs
浮點運算執行時間
8µs
時鍾
内置
電源供應
+5V
24V
1000mA
400mA
集成的通信功能
通訊接口
3個通信口，PORT0:PPI口，标準RS485電平，PORT1:PPI口/自由口，RS232和RS485兩種電平，FPORT:自由通訊口，RS485
PPI波特率
9.6kbps, 19.2kbps和187.5kbps
自由口波特率
1.2kbps至 115.2kbps
每段最大電纜長度
使用隔離中繼器
未使用隔離中繼器
波特率爲187.5kbps時1000米，38.4kbps時1200米
50米
最大站點數
每段32個站，每個網絡126個站
最大主站數
32
點到點(PPI主站模式)
是(NETR/NETW)，共8個，2個保留
I/O特性
本機數字量輸入點數
24
輸入類型
漏型/源型
本機數字量輸出點數
16
輸出類型
繼電器幹接點
數字I/O映象區
256(128輸入/128輸出)
模拟I/O映象區
64(32輸入/32輸出)
允許最大擴展I/O模塊數
7
最大數字量I/O配置
248DI/DO
最大模拟量I/O配置
56AO/28AO
脈沖捕捉輸入
14
高速計數器
總數
單相計數器
兩相計數器
6
6×30KHz
4×20KHz
數字量輸入特性
本機集成數字量輸入點數
24
輸入類型
漏型/源型 (IEC 類型1/漏型)
額定電壓
24V DC
最大持續允許電壓
30V DC
邏輯1信号 ( 最小)
邏輯0信号 ( 最大)18 VDC，2.5mA
5 VDC，1mA隔離(現場與邏輯)
光電隔離
隔離組有
500V AC，1分鍾

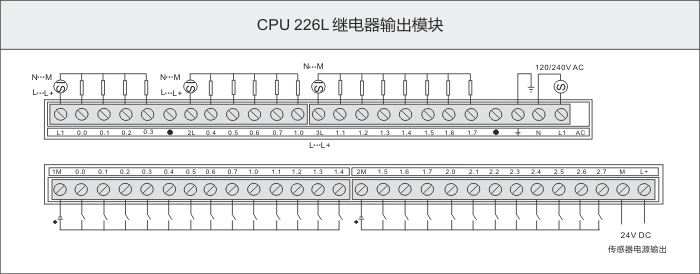

見接線圖同時接通的輸入
24
最大電纜長度
屏蔽
非屏蔽500米(标準輸入)
50米(高速計數器輸入)
300米(标準輸入)數字量輸出特性
本機集成數字量輸出點數
16
輸出類型
繼電器幹接點
每點額定電流(最大)
浪湧電流(最大)2A
5A，觸點關閉燈負載(最大)
30 WDC/200WAC
接通電阻(接點)
0.2歐姆,
同時接通的輸出
16
兩個輸出并聯
是，僅輸出同組時
最大電纜長度
屏蔽
非屏蔽
500米(标準輸入)
150米(标準輸入)配件及相關鏈接：
1、編程電纜：CTS7 191-USB30；
2、電池：CTS7 291-8BA33；
3、編程卡：CTS7 291-PC001；
4、存儲卡：CTS7 291-MC064/MC256；
5、差分模塊：CTS7 291-EC001。
- 典型應用
-
應用特點：3個通信口、高速的運算能力、大的程序空間及強大的擴展能力，滿足很多高性能的複雜控制系統。本機集成更多的I/O，具有更高的性價比。
- 安裝規格
-
連接器
針
PORT0
PORT1
FPORT
1
機殼接地
機殼接地
1：機殼接地
2
邏輯地
RS232信号RXD
2：RS485信号B/+
3
RS485信号B
RS485信号B
3：RS485信号A/-
4
發送申請
發送申請
5
邏輯地
邏輯地
6
+5V，100Ω
+5V，100Ω
7
+24V
空/+24V
8
RS485信号A
RS485信号A
9
10位協議選擇（輸入）
RS232信号TXD
連接器外殼
機殼接地
機殼接地
- 樣本/手冊/軟件
-
類型 名稱 下載 選型手冊 《PLC&HMI選型手冊》 ↓ 用戶手冊 CTSC-200系列用戶手冊 ↓ 相關軟件 MagicWorks PLC軟件 ↓ 編程驅動 PLC編程電纜驅動下載（191-USB30） ↓
