- 概覽
-
訂貨數據
規格參數
訂貨号
TrustPLC CTSC-200 CPU226L，24V DC電源，24點24VDC輸入，16點24VDC輸出，1個PPI，1自由口，1個PPI/自由口，24KB基本程序空間，10KB基本數據空間（PTO/PWM）
CTS7 216-2AD33-0X40
- 技術參數
-
性能參數
物理特性
尺寸(寬×高×深)
196×80×62mm
功耗
11W
存儲器特性
程序存儲器
基本24KB，可擴展至72K
數據存儲器
基本10KB，可擴展至110KB
超級電容
約112小時(典型值)
外接電池（可選）
約200天
常規特性
定時器總數
1ms
10ms
100ms
256
4
16
236
計數器總數
256(由超級電容備份)
内存存貯器位
256(由超級電容備份)
内存存貯器位掉電保持
112(存儲在EEPROM))
時間中斷
2×1ms分辨率
邊沿中斷
4個上升沿和/或4個下降沿
模拟電位器
2個8位分辨率
布爾量運算執行時間
0.15µs
浮點運算執行時間
8µs
時鍾
内置
電源供應
+5V
24V
1000mA
400mA
集成的通信功能
通訊接口
3個通訊口，PORT0：PPI口，标準RS485電平，PORT1：PPI/自由口，RS232和RS485兩種電平，FPORT:自由通訊口，RS485電平
PPI波特率
9.6kbps, 19.2kbps和187.5kbps
自由口波特率
1.2kbps 至 115.2kbps
每段最大電纜長度
使用隔離中繼器
未使用隔離中繼器
波特率爲187.5kbps時1000,38.4kbps時1200米
50米
最大站點數
每段32個站，每個網絡126個站
最大主站數
32
點到點(PPI主站模式)
是(NETR/NETW)，共8個，2個保留
I/O特性
本機數字量輸入點數
24
輸入類型
漏型/源型
本機數字量輸出點數
16
輸出類型
固态——MOSFET
數字I/O映象區
256(128輸入/128輸出)
模拟I/O映象區
64(32輸入/32輸出)
允許最大擴展I/O模塊數
7
最大數字量I/O配置
248DI/DO
最大模拟量I/O配置
56AI/28AO
脈沖捕捉輸入
14
脈沖輸出
2×20KHz
高速計數器
總數
單相計數器
兩相計數器
6
6×30KHz
4×20KHz
數字量輸入特性
本機集成數字量輸入點數
24
輸入類型
漏型/源型 (IEC 類型1/漏型)
額定電壓
24V DC
最大持續允許電壓
30V DC
邏輯1信号 ( 最小)
邏輯0信号 ( 最大)18 VDC，2.5mA
5 VDC，1mA隔離(現場與邏輯)
光電隔離
隔離組有
500V AC，1分鍾
見接線圖同時接通的輸入
24
最大電纜長度
屏蔽
非屏蔽
500米(标準輸入)
50米(高速計數器輸入)
300米(标準輸入)數字量輸出特性
本機集成數字量輸出點數
16
輸出類型
固态 - MOSFET(源型)
額定電壓
24V DC
輸出電壓範圍
20.4至 28.8 VDC
邏輯1信号(最小)
邏輯0信号(最大)20 VDC，最大電流
0.1 VDC，10KW 負載每點額定電流(最大)
每個公共端的額定電流(最大)
漏電流(最大)
浪湧電流(最大)0.75A
3.75A
10μA
8A，100ms燈負載(最大)
5 W
接通電阻(接點)
典型值0.3 歐姆，最大值0.6歐姆
隔離(現場與邏輯)
光電隔離
隔離組有
500V AC，1分鍾
見接線圖延時(最大)
斷開到接通
接通到斷開
2ms(Q0.0, Q0.1)，15us(其它)
10ms(Q0.0, Q0.1)，130us(其它)脈沖頻率(最大)
20KHz(Q0.0和Q0.1)
同時接通的輸出
16
兩個輸出并聯
是，僅輸出同組時
最大電纜長度
屏蔽
非屏蔽
500米(标準輸出)
150米(标準輸出)配件及相關鏈接：
1、編程電纜：CTS7 191-USB30；
2、電池：CTS7 291-8BA33；
3、編程卡：CTS7 291-PC001；
4、存儲卡：CTS7 291-MC064/MC256；
5、差分模塊：CTS7 291-EC001。

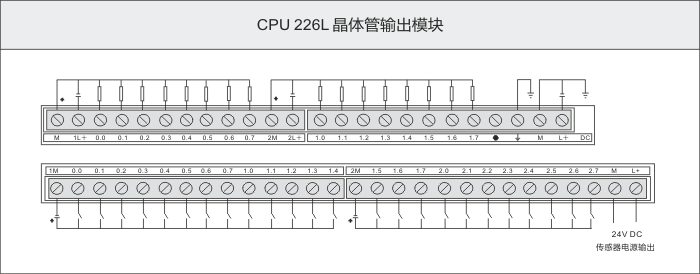

- 典型應用
- 安裝規格
-
連接器
孔
PORT0
PORT1
FPORT
1
機殼接地
機殼接地
1：機殼接地
2
邏輯地
RS232信号RXD
2：RS485信号B/+
3
RS485信号B
RS485信号B
3：RS485信号A/-
4
發送申請
發送申請
5
邏輯地
邏輯地
6
+5V，100Ω
+5V，100Ω
7
+24V
空/+24V
8
RS485信号A
RS485信号A
9
10位協議選擇（輸入）
RS232信号TXD
連接器外殼
機殼接地
機殼接地
- 樣本/手冊/軟件
-
類型 名稱 下載 選型手冊 《PLC&HMI選型手冊》 ↓ 用戶手冊 CTSC-200系列用戶手冊 ↓ 相關軟件 MagicWorks PLC軟件 ↓ 編程驅動 PLC編程電纜驅動下載（191-USB30） ↓
