- 概覽
-
訂貨數據：
規格參數
訂貨号
TrustPLC CTSC-200 CPU224+，24V DC電源，14點24VDC輸入，10點24VDC輸出，雙通信口 CTS7 214-1AD33-0X24
- 技術參數
-
性能參數
物理特性 尺寸(寬×高×深) 137×80×62mm 功耗 7W 存儲器特性 程序存儲器 基本12KB，可擴展至16KB
數據存儲器 基本8KB，可擴展至108KB
超級電容 約112小時(典型值)
外接電池（可選）
約200天
常規特性 定時器總數
1ms
10ms
100ms
256
4
16
236
計數器總數 256(由超級電容備份) 内存存貯器位 256(由超級電容備份) 内存存貯器位掉電保持 112(存儲在EEPROM)) 時間中斷 2×1ms分辨率 邊沿中斷 4個上升沿和/或4個下降沿 模拟電位器 2個8位分辨率 布爾量運算執行時間 0.15µs 浮點運算執行時間 8µs 時鍾 内置 電源供應
+5V
24V
660mA
280mA
集成的通信功能 通訊接口 2個邏輯口，PORT0:PPI,RS485電平，FPROT:自由通訊口,RS485和RS232兩種電平 PPI波特率 9.6kbps ,19.2kbps和187.5kbps 自由口波特率 1.2kbps 至 115.2kbps 每段最大電纜長度
使用隔離中繼器
未使用隔離中繼器
波特率爲187.5kbps時1000米，38.4kbps時1200米
50米
最大站點數 每段32個站，每個網絡126個站 最大主站數 32 點到點(PPI主站模式) 是(NETR/NETW)，共8個，2個保留 I/O特性 本機數字量輸入點數 14 輸入類型 漏型/源型 本機數字量輸出點數 10 輸出類型 固态——MOSFET 數字I/O映象區 256(128輸入/128輸出) 模拟I/O映象區 64(32輸入/32輸出) 允許最大擴展I/O模塊數 7 最大數字量I/O點數 230
最大模拟量I/O點數 56AI/28AO
脈沖捕捉輸入 14 脈沖輸出 2×20KHz 高速計數器
總數
單相計數器
兩相計數器
6
6×30KHz
4×20KHz
數字量輸入特性 本機集成數字量輸入點數 14 輸入類型 漏型/源型 (IEC 類型1/漏型) 額定電壓 24V DC 最大持續允許電壓 30V DC 邏輯1信号 ( 最小)
邏輯0信号 ( 最大)18 VDC，2.5mA
5 VDC，1mA隔離(現場與邏輯)
光電隔離
隔離組有
500V AC，1分鍾
見接線圖同時接通的輸入 14 最大電纜長度
屏蔽
非屏蔽
500米(标準輸入)
50米(高速計數器輸入)
300米(标準輸入)數字量輸出特性 本機集成數字量輸出點數 10 輸出類型 固态 - MOSFET(源型) 額定電壓 24V DC 輸出電壓範圍 20.4至 28.8 VDC 邏輯1信号(最小)
邏輯0信号(最大)20 VDC，最大電流
0.1 VDC，10KW 負載每點額定電流(最大)
每個公共端的額定電流(最大)
漏電流(最大)
浪湧電流(最大)0.75A
3.75A
10μA
8A，100ms燈負載(最大) 5 W 接通電阻(接點) 典型值0.3 歐姆，最大值0.6歐姆 隔離(現場與邏輯)
光電隔離
隔離組有
500V AC，1分鍾
見接線圖延時(最大)
斷開到接通
接通到斷開
2ms(Q0.0, Q0.1)，15ms(其它)
10ms(Q0.0, Q0.1)，130ms(其它)脈沖頻率(最大) 20KHz(Q0.0和Q0.1) 同時接通的輸出 10 兩個輸出并聯 是，僅輸出同組時 最大電纜長度
屏蔽
非屏蔽
500米(标準輸出)
150米(标準輸出)配件及相關鏈接：
1、編程電纜：CTS7 191-USB30；
2、電池：CTS7 291-8BA33；
3、編程卡：CTS7 291-PC001；
4、存儲卡：CTS7 291-MC064/MC256；
5、差分模塊：CTS7 291-EC001。
- 典型應用
-
應用特點：2個通信口、高速的運算能力及強大的擴展能力滿足很多高性能的小型控制系統。

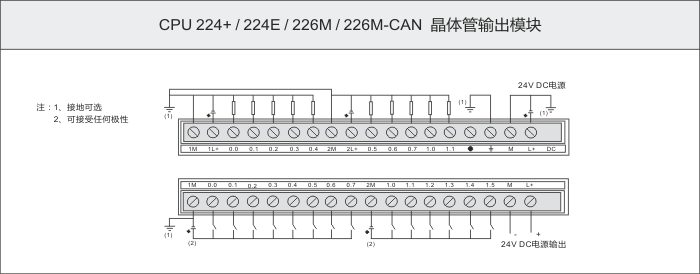

- 安裝規格
-
連接器 插針号 FPORT（RS232/RS485) PORT0(RS485)*1
1 機殼接地 機殼接地 2 RXD (RS232) 24V地 3 RS-485信号B RS-485信号B 4 CTS(RS232) NC 5 邏輯地 邏輯地 6 +5V，100Ω串聯電阻器 +5V,100Ω串聯電阻器 7 RTS(RS232) +24V 8 RS-485 信号A RS-485信号A 9 TXD(RS232) NC 連接器外殼 機殼接地 機殼接地 *1 PORT0口支持SIEMENS的PPI電纜RS485通信。
- 樣本/手冊/軟件
-
類型 名稱 下載 選型手冊 《PLC&HMI選型手冊》 ↓ 用戶手冊 CTSC-200系列用戶手冊 ↓ 相關軟件 MagicWorks PLC軟件 ↓ 編程驅動 PLC編程電纜驅動下載（191-USB30） ↓
