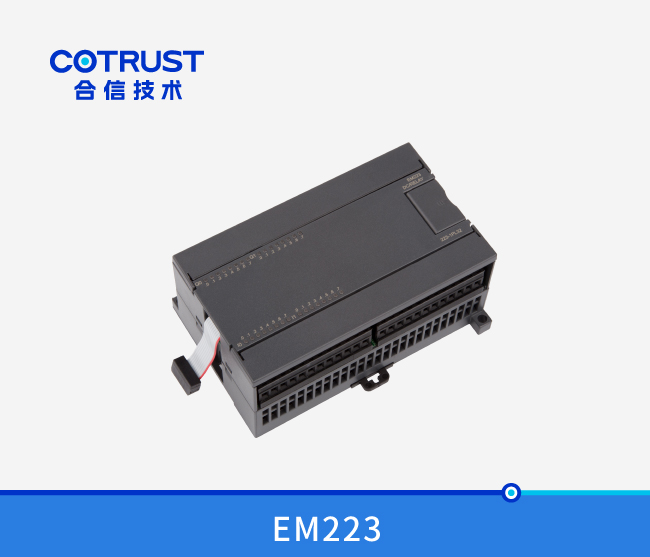

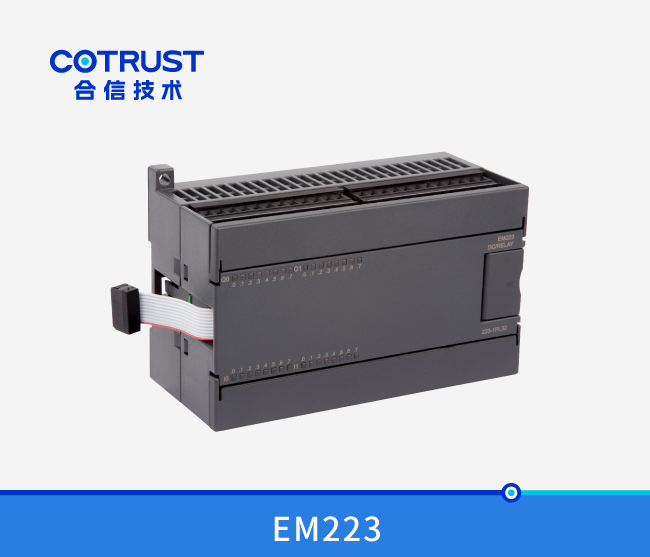

- 概覽
-
訂貨數據：
規格參數 訂貨号
CTSC-200 EM223數字量I/O模塊, 4DI×24V DC，4DO，繼電器輸出
CTS7 223-1HF32 CTSC-200 EM223數字量I/O模塊, 8DI×24V DC，8DO，繼電器輸出 CTS7 223-1PH32 CTSC-200 EM223數字量I/O模塊, 16DI×24V DC，16DO，繼電器輸出 CTS7 223-1PL3
- 技術參數
-
性能參數
特性 4DI×24V DC
4DO×繼電器
8DI×24V DC
8DO×繼電器
16DI×24V DC
16DO×繼電器
訂貨号
CTS7 223-1HF32 CTS7 223-1PH32 CTS7 223-1PL32 物理特性
尺寸(寬×高×深)
46×80×62mm
71×80×62mm
138×80×62mm
功耗
3W
6W
輸入特性 輸入點數 4 8 16 輸入類型 漏型/源型 輸入電壓 額定值 24V DC 最大允許電壓 30V DC 浪湧電壓 35V DC， 0.5秒 信号"1" 18～30V 信号"0" 0～5V 隔離 光電隔離 500V AC，持續時間1分鍾以内 每組隔離點數 4點
4點
8點
最長輸入時延 4.5毫秒
漏電流 最大1mA AC
電纜長度 非屏蔽 300 米 屏蔽 500 米 可同時爲 ON 的輸入點數 40℃ 4 8 16 50℃ 4 8 16 輸出特性
輸出點數
4
8
16
輸出類型
繼電器－幹觸點
輸出電壓範圍
DC: 5~30V, AC: 5~250V
輸出電流
信号"1"
輸出組數
每組輸出點數
同時爲ON的輸出點數
每組最大電流
燈載
接觸電阻
浪湧電流（最大）
短路保護
2A
1
4
4
8A
DC:30W,AC:200W
0.2歐姆
7A，觸點關閉
外部提供
2A
2
4
8
8A
DC:30W,AC:200W
0.2歐姆
7A，觸點關閉
外部提供
2A
4
4
16
8A
DC:30W,AC:200W
0.2歐姆
7A，觸點關閉
外部提供
隔離
每組隔離點數
線圈和邏輯電源之間
線圈和觸點之間
電阻(線圈和觸點之間)
4點
無
1500V AC,持續1分鍾
最小100MΩ
繼電器特性
開關延時
開關頻率（最大）
機械開關次數(空載)
觸點壽命(額定負載)
15 毫秒
1HZ
10.000.000
100.000
電纜長度
非屏蔽
150 米
屏蔽
500 米
電源損耗 +5V DC消耗電流
49 mA
79 mA 138 mA L+ 接通時每個輸出9 mA L+線圈電壓範圍 20.4－28.8V DC

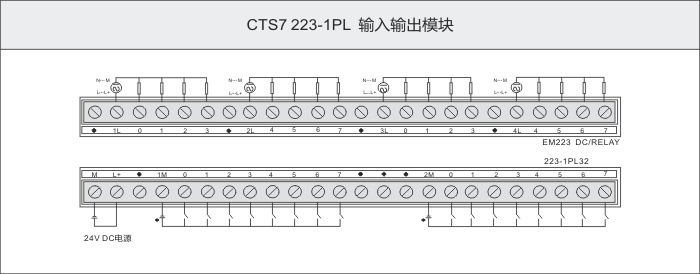

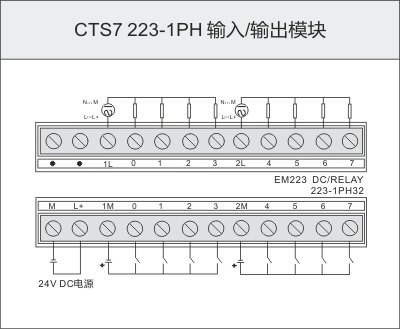

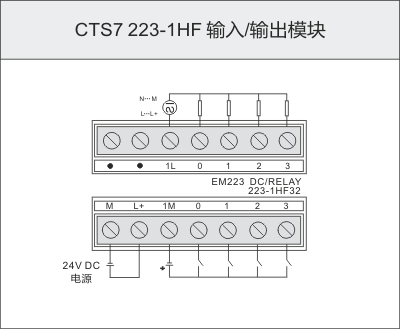

- 典型應用
- 安裝規格
-
