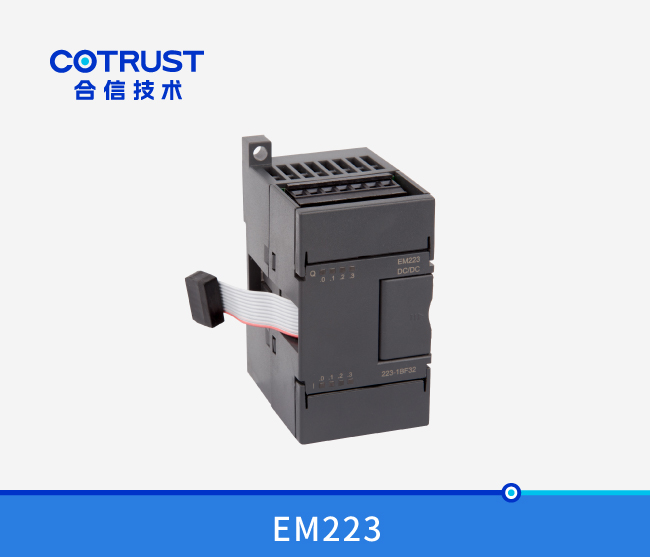

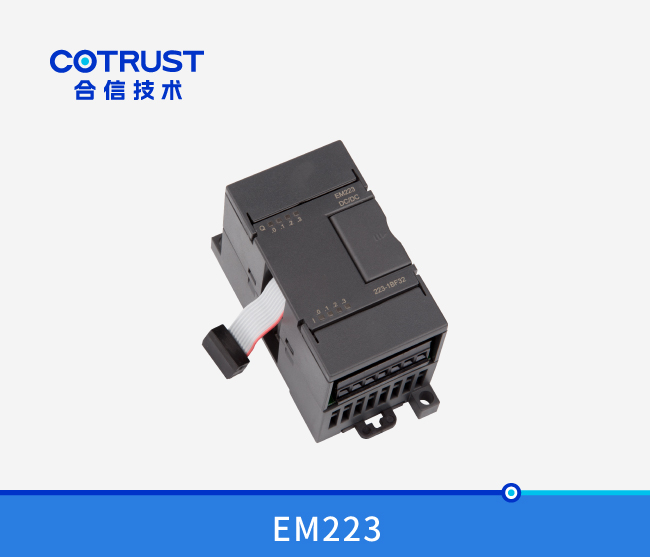

- 概覽
-
訂貨數據 ：
規格參數 訂貨号
CTSC-200 EM223數字量I/O模塊，4點輸入/4點輸出，24V DC CTS7 223-1BF32 CTSC-200 EM223數字量I/O模塊，8點輸入/8點輸出，24V DC CTS7 223-1BH32 CTSC-200 EM223數字量I/O模塊，16點輸入/16點輸出，24V DC CTS7 223-1BL32
- 技術參數
-
性能參數
特性 4點輸入/4點輸出
24V DC
8點輸入/8點輸出
24V DC
16點輸入/16點輸出
24V DC
訂貨号
CTS7 223-1BF32 CTS7 223-1BH32 CTS7 223-1BL32 物理特性
尺寸(寬×高×深)
46×80×62mm
71×80×62mm
138×80×62mm
功耗
2W
3W
3W
輸入特性 輸入點數 4 8 16 輸入類型 漏型/源型 輸入電壓 額定值 24V DC 最大允許電壓 30V DC 浪湧電壓 35V DC， 0.5秒 信号"1" 15～30V 信号"0" 0～5V 隔離 光電隔離 500V AC，持續時間1分鍾以内 每組隔離點數 4點
4點
8點
最長輸入時延 4.5毫秒
漏電流 最大1mA AC
電纜長度 非屏蔽 300 米 屏蔽 500 米 可同時爲 ON 的輸入點數 40℃ 4 8 16 50℃ 4 8 16 輸出特性
輸出點數
4
8
16
輸出類型
固态－MOSFET
輸出電壓
額定負載電壓
允許電壓範圍
信号"1"
信号"0"
24V DC
20.4～28.8V DC
最小20V DC
最大0.1V DC（10K歐姆負載）
輸出電流
信号"1"
輸出組數
每組輸出點數
同時爲ON的輸出點數
每組最大電流
燈載
接觸電阻
每點峰值電流
浪湧電流（最大）
0.5A
1
4
4
2A
5W
0.3歐姆
10微安
8A，100毫秒
0.5A
2
4
8
4A
5W
0.3歐姆
10微安
8A，100毫秒
0.5A
3
4/4/8
16
2/2/4A
5W
0.3歐姆
10微安
8A，100毫秒
隔離
光耦隔離，500V AC，持續時間1分鍾以内
每組隔離點數
4點
4點
4/8點
輸出延時
關－開
開－關
最大50微妙
最大200微妙
電纜長度
非屏蔽
150 米
屏蔽
500 米
+5V DC消耗電流
54 mA
63 mA 173 mA

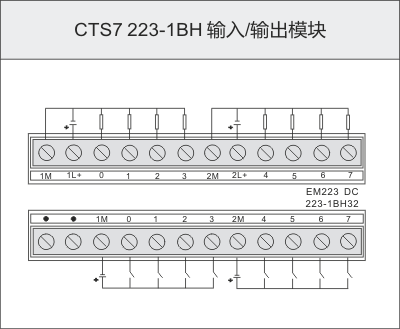

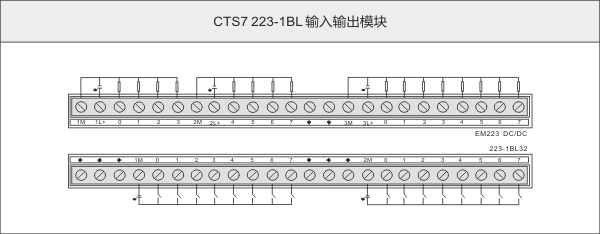

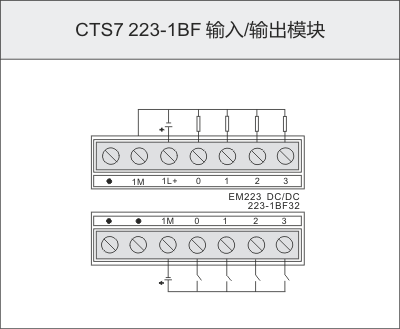

- 典型應用
- 安裝規格
-
