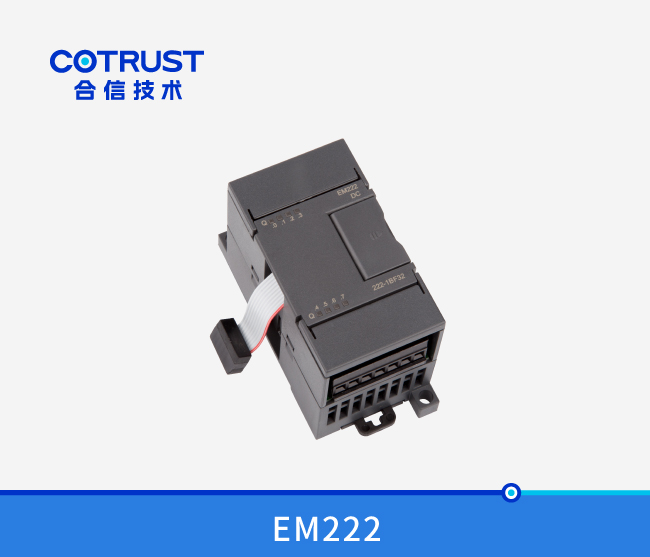

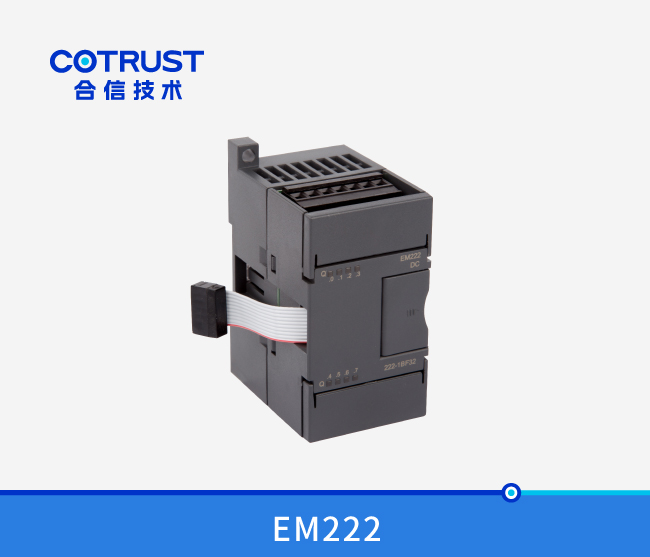

- 概覽
-
訂貨數據 ：
規格參數 訂貨号 CTSC-200 EM222晶體管輸出模塊，8點 CTS7 222-1BF32 CTSC-200 EM222晶體管輸出模塊，16點 CTS7 222-1BH32 CTSC-200 EM222晶體管輸出模塊，32點 CTS7 222-1BL32
- 技術參數
-
性能(néng)參數
特性 8點輸出，24V DC 16點輸出，24V DC 32點輸出，24V DC 訂貨号 CTS7 222-1BF32 CTS7 222-1BH32 CTS7 222-1BL32 物理特性 尺寸(寬×高×深) 46×80×62mm 71×80×62mm 138×80×62mm 功耗 2W 3W 3W 輸出特性 輸出點數 8 16 32 輸出類型 固态－MOSFET 輸出電壓 額定負載電壓允許電壓範圍信号"1"信号"0"24V DC20.4～28.8V DC最小20V DC最大0.1V DC（10K歐姆負載）輸出電流 信号"1"輸出組數每組輸出點數同時爲ON的輸出點數每組最大電流燈載接觸電阻每點漏電流(最大)浪湧電流（最大）0.5A2482A5W0.3歐姆10微安8A，100毫秒0.5A28164A5W0.3歐姆10微安8A，100毫秒0.5A64/8322/4A5W0.3歐姆10微安8A，100毫秒隔離 光耦隔離，500V AC，持續時間1分鍾以内 每組隔離點數 4點 8點 4/8點 輸出延時 關－開(kāi)開(kāi)－關最大50微秒最大200微秒電纜長(cháng)度 非屏蔽 150 米 屏蔽 500 米 +5V DC消耗電流 74.4mA 130 mA 245 mA

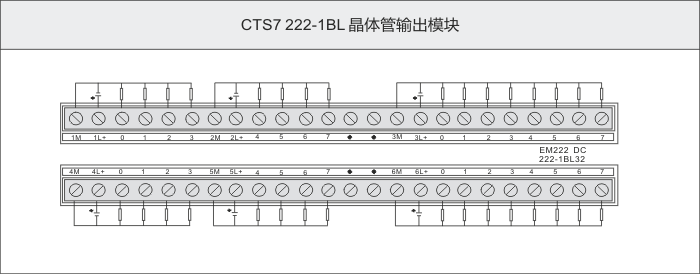

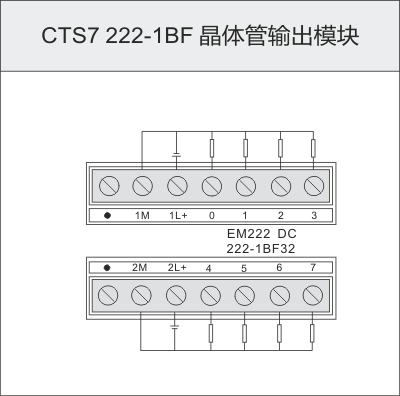

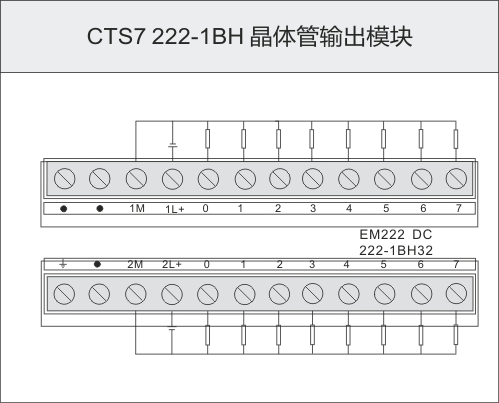

- 典型應用
- 安裝規格
-
