- 概覽
-
訂貨數據
規格參數 訂貨号
CTSC-200 EM231高精度模拟量輸入模塊，8點輸入, 16BIT, 電壓輸入,光偶隔離 CTS7 231-0HF32
- 技術參數
-
性能參數
物理特性
尺寸(寬×高×深)
71×80×62mm
功耗
2.5 W
電源損耗 +5V DC消耗電流
44 mA
L+ 31mA L+線圈電壓範圍 20.4～28.8V DC LED燈指示 24V 電源狀态，亮表示電源正常，滅表示電源故障 模拟量輸入特性 輸入點數 8 隔離(現場與邏輯電路間) 光耦隔離 輸入類型 差分輸入 量程範圍 電壓輸入(單極性) 0～10V, 0～5V 電壓輸入(雙極性) ±5V, ±2.5V 數據字格式 單極性，全量程 0～32000 雙極性，全量程 -32000～32000 輸入分辨率 電壓輸入(單極性)
300μV (0～10V量程)
150μV (0～5V量程)
電壓輸入(雙極性)
300μV (±5V量程)
150μV (±2.5V量程)
模數轉換時間 約500μs
八通道轉換時間 5ms
共模抑制 40dB，DC - 60Hz 共模電壓 信号電壓+共模電壓(必須小于等于12V) 輸入阻抗 不小于10MΩ 最大輸入電壓 30V 最大輸入電流 30mA AD轉換器分辨率 16位

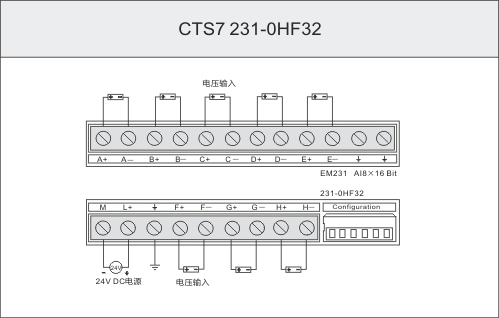

- 典型應用
-
量程選擇與軟件配置
量程選擇開關位置
量程選擇

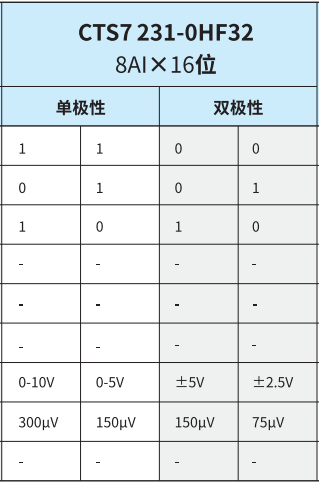

下表所示爲如何用DIP開關設置EM231 8AI模塊的量程。開關1、2和3可選擇模拟量輸入範圍。所有的輸入設置成相同的模拟量輸入範圍。下表中，ON爲接通，OFF爲斷開。
需要特别注意的是，未使用的DIP開關SW4～SW6，必須設置到OFF的位置。
軟件配置
對于EM231 8AI×16位模拟量輸入模塊，其讀數是在VW中，而不是AIW，模塊所處的相對位置不同，對應的地址也不同。地址計算公式如下：
x(VWx) = 槽位号 × 64 + 輸入通道号 × 2
下面給出基于上面公式計算得到的地址速查表：
VWxx
通道 0
通道 1
通道 2
通道 3
通道 4
通道 5
通道 6
通道 7
槽位 0
VW0
VW2
VW4
VW6
VW8
VW10
VW12
VW14
槽位 1
VW64
VW66
VW68
VW70
VW72
VW74
VW76
VW78
槽位 2
VW128
VW130
VW132
VW134
VW136
VW138
VW140
VW142
槽位 3
VW192
VW194
VW196
VW198
VW200
VW202
VW204
VW206
槽位 4
VW256
VW258
VW260
VW262
VW264
VW266
VW268
VW270
槽位 5
VW320
VW322
VW324
VW326
VW328
VW330
VW332
VW334
槽位 6
VW384
VW386
VW388
VW390
VW392
VW394
VW396
VW398
注意: 由于CO-TRUST的TD2X文本顯示器和SIEMENS的TD200文本顯示面闆所分配的地址固定爲VW0，因而如果你的系統中需要同時使用到TD2X或TD200和EM231 8AI模塊，則EM231 8AI模塊不能安裝在第一個位置(Slot 0)，否則將不能正常工作。
- 安裝規格
-
