訂貨數據

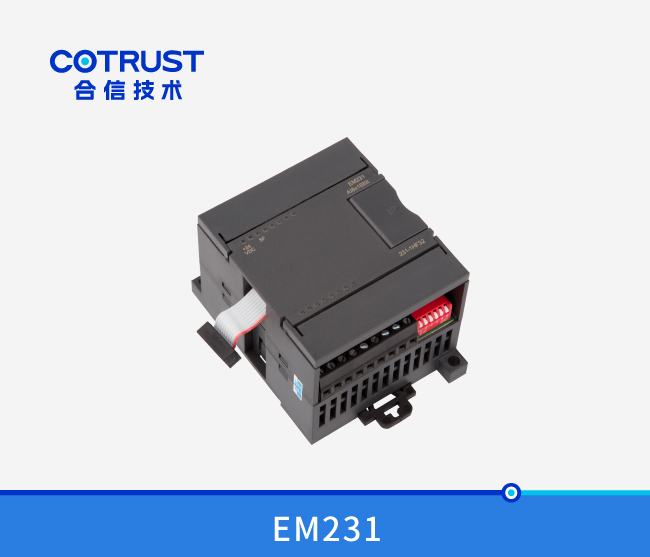

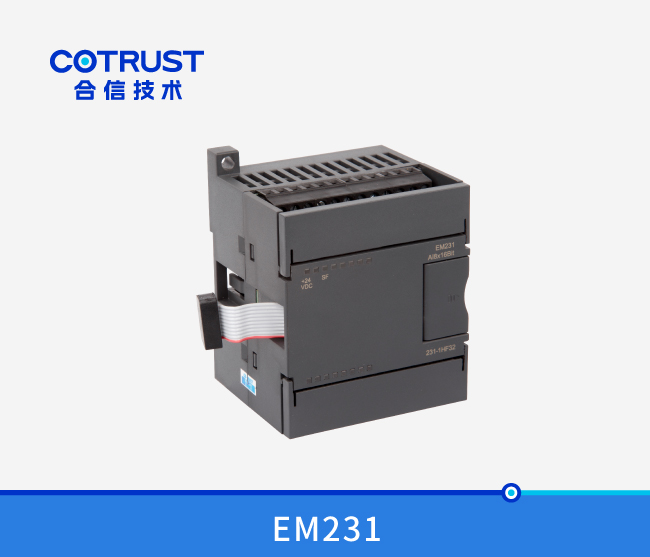

規格參數 訂貨号 TrustPLC CTSC-200 EM231高精度模拟量輸入模塊，8點輸入, 16BIT, 電流輸入,光偶隔離CTS7 231-1HF32
- 技術參數
-
物理特性
尺寸(寬×高×深)
71×80×
功耗
1 W
電源損耗
+5V DC消耗電流
25 mA
L+
31mA
L+線圈電壓範圍
20.4～28.8V DC
LED燈指示
24V 電源狀态，亮表示電源正常，滅表示電源故障、所有通道數據變爲32766
診斷信息
撥碼開關設置錯誤，所有通道數據變爲32767
模拟量輸入特性
輸入點數
8
隔離(現場與邏輯電路間)
光耦隔離
輸入類型
電流型
輸入量程範圍
單極性
0—20mA 、4—20mA
數據字格式
全量程
0～32000
輸入分辨率
單極性
0.000625mA (0～20mA量程)
0.0005mA (4～20mA量程)
模數轉換時間
約10 mS
八通道轉換時間
約100 mS
共模抑制
40dB，DC - 60Hz
共模電壓
120V AC
輸入阻抗
約250Ω
最大輸入電壓
--
最大輸入電流
40mA
AD轉換器分辨率
16位

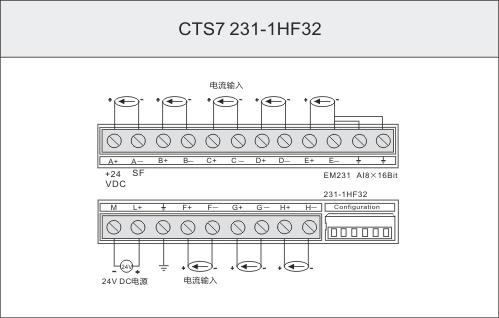

- 典型應用
-
量程選擇與軟件配置
量程選擇開關位置
量程選擇

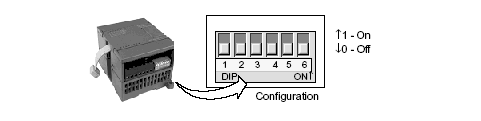

下表所示爲如何用DIP開關設置EM231 8AI模塊的量程。開關1、2和3可選擇模拟量輸入範圍。所有的輸入設置成相同的模拟量輸入範圍。
下表中，ON爲接通，OFF爲斷開。需要特别注意的是，未使用的DIP開關SW4～SW6，必須設置到OFF的位置。
單極性 滿量程輸入 分辨率 SW1 SW2 SW3 OFF OFF OFF 0-20mA 0.000625mA OFF ON 4-20mA 0.0005mA 軟件配置對于EM231 8AI×16位模拟量輸入模塊，其讀數是在VW中，而不是AIW，模塊所處的相對位置不同，對應的地址也不同。地址計算公式如下： x(VWx) = 槽位号 × 64 + 輸入通道号 × 2
槽位号對應模塊的安裝位置，緊靠CPU的第一個擴展模塊槽位号爲0，第二個擴展模塊槽位号爲1，依此類推。輸入通道共8路，從A至G，對應的編号爲0至7。下面給出基于上面公式計算得到的地址速查表：VWxx 通道 0 通道 1 通道 2 通道 3 通道 4 通道 5 通道 6 通道 7 槽位 0 VW0 VW2 VW4 VW6 VW8 VW10 VW12 VW14 槽位 1 VW64 VW66 VW68 VW70 VW72 VW74 VW76 VW78 槽位 2 VW128 VW130 VW132 VW134 VW136 VW138 VW140 VW142 槽位 3 VW192 VW194 VW196 VW198 VW200 VW202 VW204 VW206 槽位 4 VW256 VW258 VW260 VW262 VW264 VW266 VW268 VW270 槽位 5 VW320 VW322 VW324 VW326 VW328 VW330 VW332 VW334 槽位 6 VW384 VW386 VW388 VW390 VW392 VW394 VW396 VW398 注意: 由于CO-TRUST的TD2X文本顯示器和SIEMENS的TD200文本顯示面闆所分配的地址固定爲VW0，因而如果你的系統中需要同時使用到TD2X或TD200和EM231 8AI模塊，則EM231 8AI模塊不能安裝在第一個位置(Slot 0)，否則將不能正常工作。
