- 概覽
-
訂貨數據：

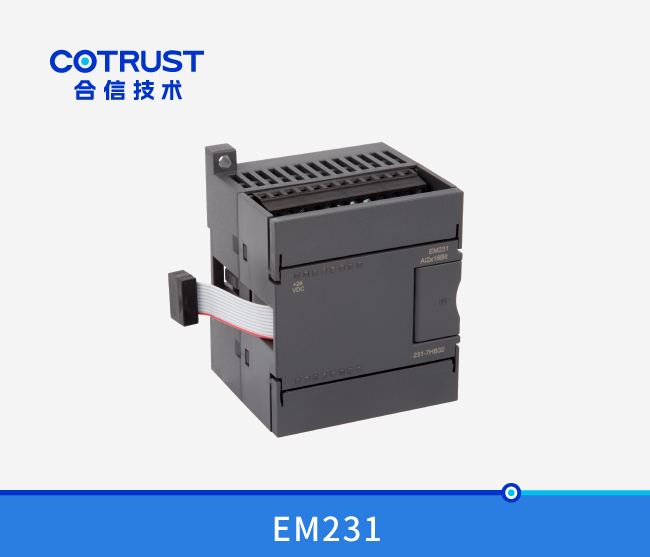

規格參數 訂貨号 TrustPLC CTSC-200 EM231高速高精度模拟量輸入模塊，2路電壓輸入, 16BIT，集成兩路10V DC輸出 CTS7 231-7HB32
- 技術參數
-
性能參數
物理特性 尺寸(寬×高×深) 71×80×62 mm 功耗 3.5W 電流損耗 +5V DC消耗電流 40 mA L+ 35 mA L+線圈電壓範圍 20.4～28.8V DC LED燈指示 24V 電源狀态，亮表示電源正常，滅表示電源故障 電源部分 輸出電壓 10V DC 額定輸出電流 10mA 輸出短路保護 是 模拟量輸入特性 輸入點數 2 隔離(現場與邏輯電路間) 有 輸入類型 差分輸入 量程 ±10V, ±5V 最大輸入電壓 30V 最大輸入電流 25 mA 極性反接保護 有 允許的差分電壓 UCM電壓 3V 輸入地與電源地之間的最大差分電壓 75V DC 電流輸入 0～20 mA 測量原理 連續接近 每通道轉換時間 小于1ms 兩通道最大轉換時間 小于2ms 精度 15位+符号位 共模抑制比 大于85dB，DC - 60Hz 電壓測量誤差(極限值) 小于0.1% 線性誤差 (整個量程) ± 0.025 % AD轉換器分辨率 16位

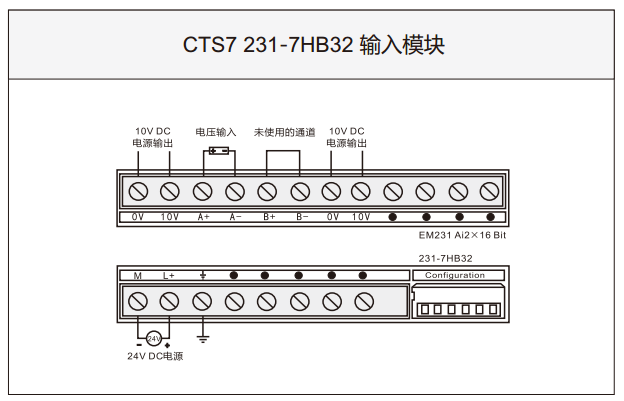

- 典型應用
-
●量程選擇下表所示爲如何用DIP開關設置EM 231-7HB模塊的量程。開關1、2和3可選擇模拟量輸入範圍。所有的輸入設置成相同的模拟量輸入範圍。下表中，ON爲接通，OFF爲斷開。需要特别注意的是，未使用的DIP開關SW4～SW6，必須設置到OFF的位置。SW1 SW2 SW3 滿量程輸入 分辨率 OFF OFF ON ± 10 V 312.5uV ON OFF ± 5 V 156.25uV
濾波特性選擇表下表所示爲如何用DIP開關設置EM 231-7HB模塊的濾波功能，模塊出廠默認SW6爲OFF開關 設置特性 階躍相應時間 SW6 OFF：加濾波 OFF：2 mS ON：不加濾波 ON：1 mS 輸入數據格式
- 安裝規格
-
