- 概覽
-
訂貨數據
規格參數 訂貨号
TrustPLC CTSC-200 EM232模拟量輸出模塊，2路電流電壓輸出，12BIT, 光耦隔離 CTS7 232-0HB32 TrustPLC CTSC-200 EM232模拟量輸出模塊，4路電流電壓輸出，12BIT, 光耦隔離 CTS7 232-0HF32
- 技術參數
-
性能(néng)參數
特性
EM232: 2 AQ × 12位
EM232: 4 AQ × 12位
訂貨号
CTS7 232-0HB32
CTS7 232-0HF32 物理特性
尺寸(寬×高×深)
46×80×62mm
71×80×62mm 功耗
2W
2W 電源損耗 +5V DC消耗電流
24 mA
31 mA L+ 61 mA 112 mA L+線圈電壓範圍 20.4～28.8V DC LED燈指示 24V 電源狀态，亮表示電源正常，滅表示電源故障 模拟量輸出特性 輸出點數 2 4 隔離（模拟到數字） 光耦隔離：500VAC，1分鍾
輸出範圍 電壓輸出
電流輸出
±10V
0～20mA
輸出分辨率 電壓輸出
電流輸出
12BIT
11BIT
數據字格式 電壓輸出
電流輸出
-32000～+32000
0～32000
測量誤差
典型值: 滿量程的±0.5%，最壞情況：滿量程的±2%
穩定時間 電壓輸出
電流輸出
100μs
2ms最大驅動@24V用戶電源 電壓輸出
電流輸出
最小5000Ω

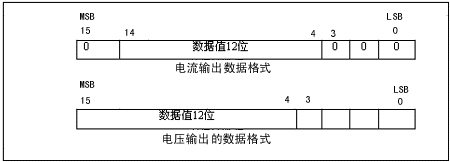

最大500Ω輸出數據格式
注意：數模轉換器（DAC）的12位讀數，其輸出數據格式是左端對(duì)齊的，最高有效位是符号位(0表示是正數)，數據在裝載到DAC寄存器之前，4個連續的0是被裁斷的，這(zhè)些位不影響輸出信号值。

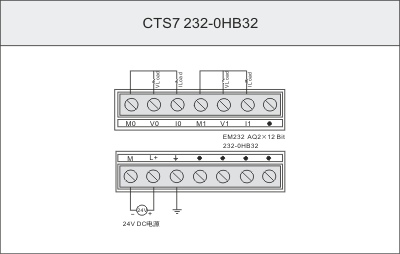

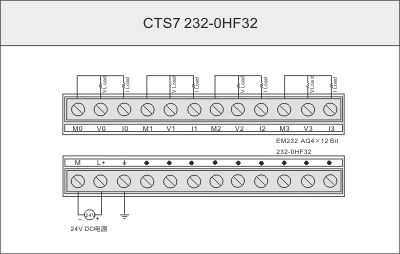

- 典型應用
- 安裝規格
-
