- 概覽
-
訂貨數據：
規格參數 訂貨号

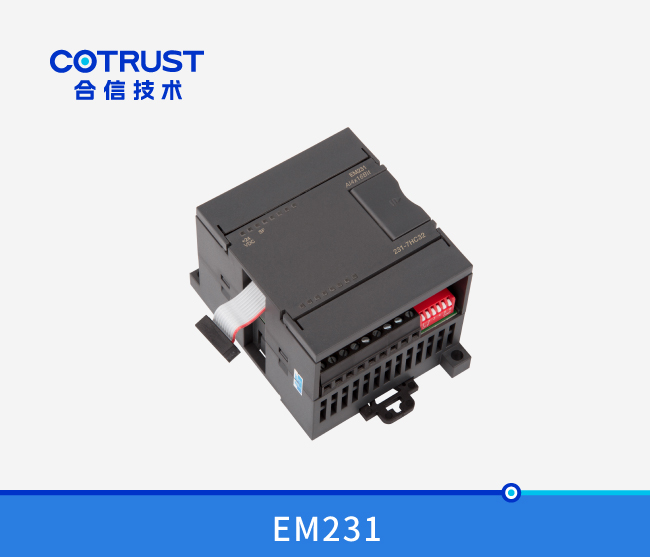

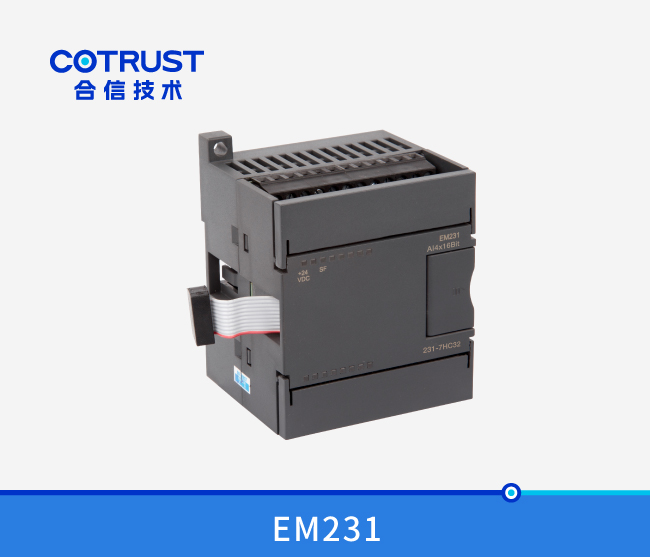

CTSC-200 EM231高速高精度模拟量輸入模塊，4路電壓輸入, 16BIT，集成兩路10V DC輸出 CTS7 231-7HC32
- 技術參數
-
性能參數：
物理特性
尺寸(寬×高×深)
71×80×62mm
功耗
3.5W
電流損耗
+5V DC消耗電流
40 mA
L+
35 mA L+線圈電壓範圍
20.4～28.8V DC LED燈指示
24V 電源狀态，亮表示電源正常，滅表示電源故障 電源部分
輸出電壓
10V DC 額定輸出電流
10mA 輸出短路保護
是 模拟量輸入特性
輸入點數
4 隔離(現場與邏輯電路間)
有 輸入類型
差分輸入 量程
±10V, ±5V 最大輸入電壓
30V 最大輸入電流
25 mA
極性反接保護
有
允許的差分電壓
UCM電壓
3V 輸入地與電源地之間的最大差分電壓
75V DC 電流輸入
0～20 mA 測量原理
連續接近 每通道轉換時間
小于1ms 四通道最大轉換時間
小于4ms 精度
15位+符号位 共模抑制比
大于85dB，DC - 60Hz 電壓測量誤差(極限值)
小于0.1% 線性誤差 (整個量程)
± 0.05 % AD轉換器分辨率
16位 量程選擇
下表所示爲如何用DIP開關設置EM 2314AI模塊的量程。開關1、2和3可選擇模拟量輸入範圍。所有的輸入設置成相同的模拟量輸入範圍。下表中，ON爲接通，OFF爲斷開。
需要特别注意的是，未使用的DIP開關SW4～SW6，必須設置到OFF的位置。
SW1 SW2 SW3 滿量程輸入 分辨率 OFF OFF ON ± 10 V 312.5uV ON OFF ± 5 V 156.25uV
濾波特性選擇表
下表所示爲如何用DIP開關設置EM 231-7HC模塊的濾波功能，模塊出廠默認SW6爲OFF
開關 設置特性 階躍相應時間 SW6 OFF：加濾波 OFF：4mS ON：不加濾波 ON：2mS
- 典型應用
-
量程選擇
下表所示爲如何用DIP開關設置EM 231 4AI模塊的量程。開關1、2和3可選擇模拟量輸入範圍。所有的輸入設置成相同的模拟量輸入範圍。下表中，ON爲接通，OFF爲斷開。
需要特别注意的是，未使用的DIP開關SW4～SW6，必須設置到OFF的位置。
SW1 SW2 SW3 滿量程輸入 分辨率 OFF OFF ON ± 10 V 312.5uV ON OFF ± 5 V 156.25uV
濾波特性選擇表
下表所示爲如何用DIP開關設置EM 231-7HC模塊的濾波功能，模塊出廠默認SW6爲OFF
開關 設置特性 階躍相應時間 SW6 OFF：加濾波 OFF：4mS ON：不加濾波 ON：2mS
- 安裝規格
-
尺寸圖：

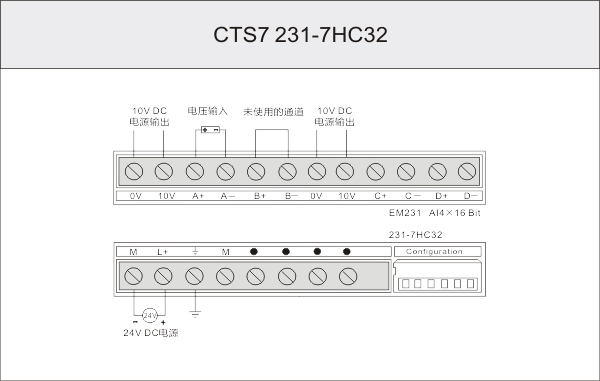

接線圖：
