- 概覽
-
訂貨數據

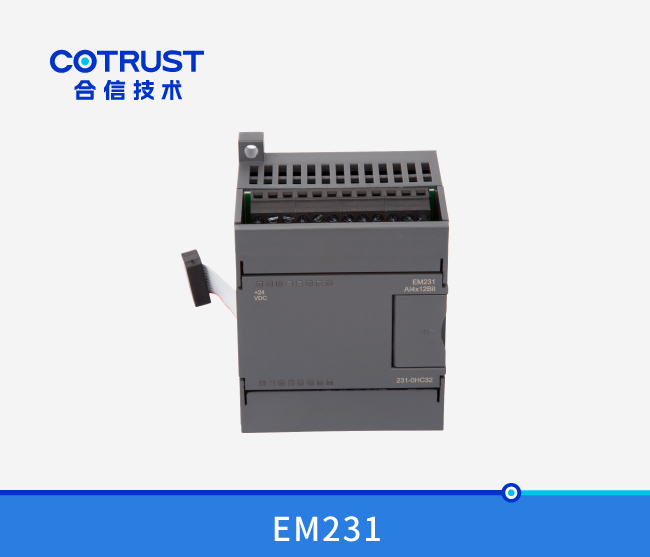

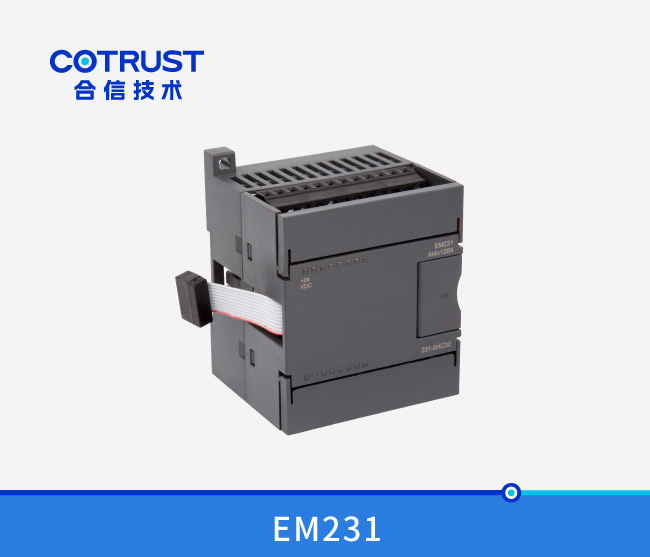

規格參數 訂貨号 CTSC-200 EM231模拟量輸入模塊，4路電流電壓輸入, 12BIT,光耦隔離 CTS7 231-0HC32
- 技術參數
-
性能參數
物理特性 尺寸(寬×高×深) 71×80×62mm 功耗 2W 電源損耗 +5V DC消耗電流 34mA L+ 40 mA L+線圈電壓範圍 20.4～28.8V DC LED燈指示 24V 電源狀态，亮表示電源正常，滅表示電源故障 模拟量輸入特性 輸入點數 4 隔離(現場與邏輯電路間) 光耦隔離：500VAC，1分鍾 輸入類型 差分輸入 量程範圍 電壓輸入(單極性) 0～10V, 0～5V 電壓輸入(雙極性) ±5V, ±2.5V 電流輸入 0～20 mA 數據字格式 15～30V 單極性，全量程 0～32000 雙極性，全量程 -32000～32000 輸入分辨率 電壓輸入(單極性) 2.5 mV (0～10V量程)1.25 mV (0～5V量程)電壓輸入(雙極性) 2.5 mV (±5V量程)1.25 mV (±2.5V量程)電流輸入 5μA (0～20mA量程) 測量誤差 小于0.5% 模數轉換時間 小于300μs 模拟量輸入響應時間 1.5ms 共模抑制 40dB，DC to 60Hz 共模電壓 信号電壓+共模電壓(必須小于等于12V) 輸入阻抗 不小于10MΩ 最大輸入電壓 30V 最大輸入電流 30mA 校準與量程選擇

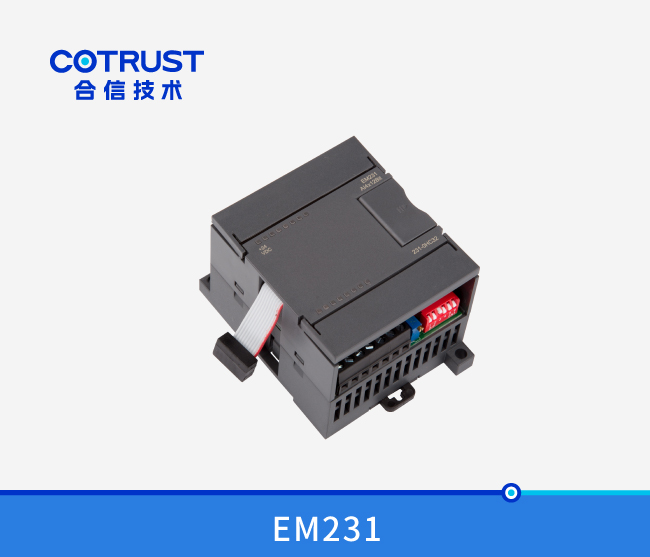

校準與量程選擇開關位置
輸入校準
由于校準調節影響到模拟多路開關後的運放，因而將影響所有的用戶輸入通道。另外，由于多路開關前的各輸入通道的元件參數可能存在差異，因而即使在校準後，同一輸入信号在不同通道上的讀數也就會存在輕微的差異。
模塊内部對輸入已經做了濾波處理，測量結果比較穩定。如果要求更好的性能參數，可以啓動用于模塊所有輸入的模拟輸入濾波器，計算平均值時，選擇64次以上的采樣次數。
校準步驟如下：
1、切斷模塊外部電源，配置DIP開關以選擇所需要的輸入量程。
2、接通PLC系統的CPU和模塊電源，等待15分鍾以上
3、用一個變送器、一個電壓源或一個電流源，將滿刻度值信号加到一個輸入通道
4、讀取CPU中該輸入通道的測量值讀數
5、調節GAIN(增益)電位器，直到讀數爲32000。量程選擇
下表所示爲如何用DIP開關設置EM 2314AI模塊的量程。開關1、2和3可選擇模拟量輸入範圍。所有的輸入設置成相同的模拟量輸入範圍。下表中，ON爲接通，OFF爲斷開。需要特别注意的是，未使用的DIP開關SW4～SW6，必須設置到OFF的位置。單極性 滿量程輸入 分辨率 SW1 SW2 SW3 ON OFF ON 0 - 10V 2.5mV ON OFF 0 -5V 1.25mV 0 - 20mA 5 uA 雙極性 滿量程輸入 分辨率 SW1 SW2 SW3 OFF OFF ON ± 5 V 2.5mV ON OFF ± 2.5 V 1.25mV 輸入數據格式

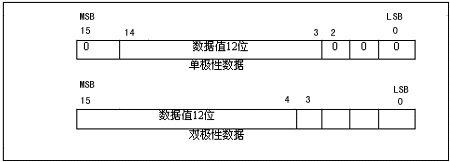

注意：模數轉換器(ADC)的12位讀數，其數據格式是左端對齊的。最高有效位是符号位(0表示正數)，對單極性格式，3個連續的0使得ADC計數值每變化1個單位，則數據字的變化是以8爲單位變化的。對雙極性格式，4個連續的0使得ADC計數值每變化1個單位，則數據字的變化是以16爲單位變化的。
EM231-0HC的測量誤差說明EM231-0HC性能參數表裡模拟量輸入特性之“測量誤差”項,我們産品出廠校準是在+/-5V(EM231-0HC)做的，如果工作在其他量程時，發現誤差偏大，可按照“校準與量程選擇”裡面說明的方法重新校準。關于誤差：可通過校準消除的偏差，都不是真正的誤差，隻有飄忽不定的偏差，才是真正的誤差

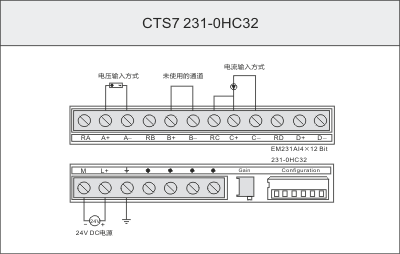

- 典型應用
-
校準與量程選擇
校準與量程選擇開關位置
輸入校準
由于校準調節影響到模拟多路開關後的運放，因而將影響所有的用戶輸入通道。另外，由于多路開關前的各輸入通道的元件參數可能存在差異，因而即使在校準後，同一輸入信号在不同通道上的讀數也就會存在輕微的差異。
模塊内部對輸入已經做了濾波處理，測量結果比較穩定。如果要求更好的性能參數，可以啓動用于模塊所有輸入的模拟輸入濾波器，計算平均值時，選擇64次以上的采樣次數。
校準步驟如下：
1、切斷模塊外部電源，配置DIP開關以選擇所需要的輸入量程。
2、接通PLC系統的CPU和模塊電源，等待15分鍾以上
3、用一個變送器、一個電壓源或一個電流源，將滿刻度值信号加到一個輸入通道
4、讀取CPU中該輸入通道的測量值讀數
5、調節GAIN(增益)電位器，直到讀數爲32000。量程選擇
下表所示爲如何用DIP開關設置EM 2314AI模塊的量程。開關1、2和3可選擇模拟量輸入範圍。所有的輸入設置成相同的模拟量輸入範圍。下表中，ON爲接通，OFF爲斷開。需要特别注意的是，未使用的DIP開關SW4～SW6，必須設置到OFF的位置。單極性 滿量程輸入 分辨率 SW1 SW2 SW3 ON OFF ON 0 - 10V 2.5mV ON OFF 0 -5V 1.25mV 0 - 20mA 5 uA 雙極性 滿量程輸入 分辨率 SW1 SW2 SW3 OFF OFF ON ± 5 V 2.5mV ON OFF ± 2.5 V 1.25mV 輸入數據格式
注意：模數轉換器(ADC)的12位讀數，其數據格式是左端對齊的。最高有效位是符号位(0表示正數)，對單極性格式，3個連續的0使得ADC計數值每變化1個單位，則數據字的變化是以8爲單位變化的。對雙極性格式，4個連續的0使得ADC計數值每變化1個單位，則數據字的變化是以16爲單位變化的。
EM231-0HC的測量誤差說明EM231-0HC性能參數表裡模拟量輸入特性之“測量誤差”項,我們産品出廠校準是在+/-5V(EM231-0HC)做的，如果工作在其他量程時，發現誤差偏大，可按照“校準與量程選擇”裡面說明的方法重新校準。關于誤差：可通過校準消除的偏差，都不是真正的誤差，隻有飄忽不定的偏差，才是真正的誤差

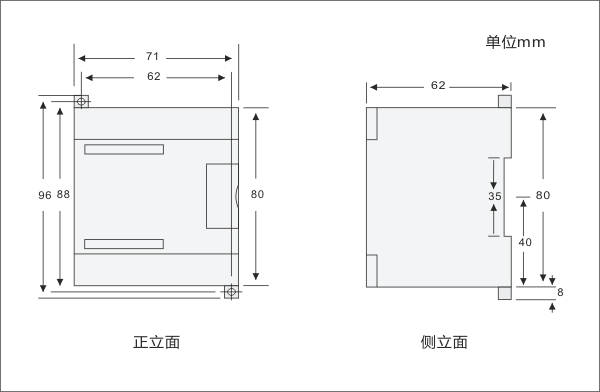

- 安裝規格
-
