訂貨數據
規格參數 訂貨号

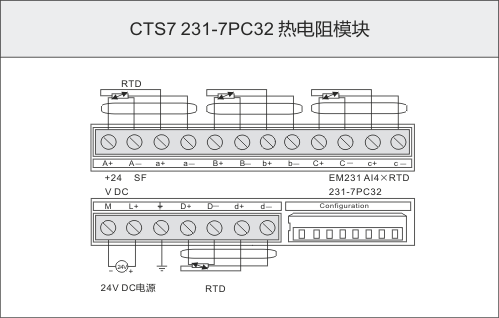

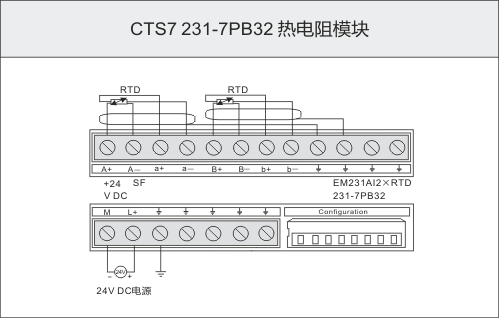

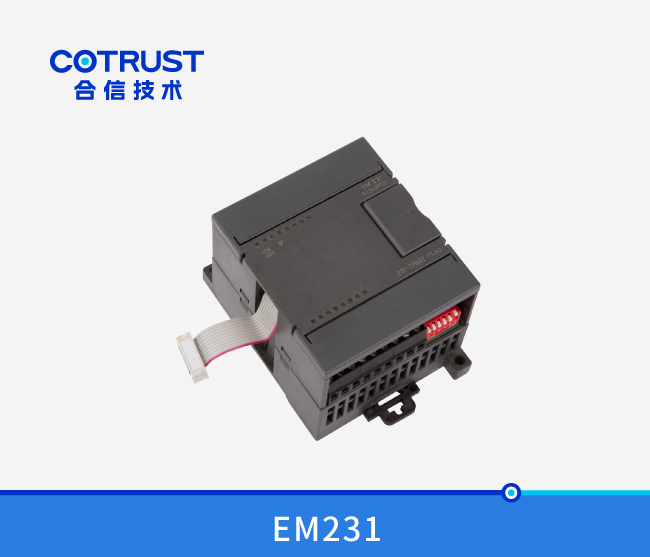

TrustPLC CTSC-200 EM231熱電阻輸入模塊，2路 CTS7 231-7PB32 TrustPLC CTSC-200 EM231熱電阻輸入模塊，4路 CTS7 231-7PC32
- 技術參數
-
性能參數
特性
EM231 2AI×RTD EM231: 4AI×RTD 訂貨号 CTS7 231-7PB32
CTS7 231-7PC32
物理特性
尺寸(寬×高×深)
71×80×62mm 71×80×62mm 功耗
1.7W
1.7W 電源損耗 +5V DC消耗電流
35 mA
35 mA
L+ 34 mA 37 mA L+線圈電壓範圍 20.4～28.8V DC LED燈指示 24V DC電源供電良好ON=無錯，OFF=無24V DC電源，SF：ON=模塊故障，閃爍=輸入信号錯誤,OFF=無錯 模拟量輸入特性 輸入類型 模塊參考接地熱電阻 輸入範圍 熱電阻類型(選一種):
Pt-100Ω，200Ω，500Ω，1000Ω(α=3850PPm，3920PPM，3850.55 PPM，3916PPM，3902PM)
Pt-10000Ω(α=3850PPM)
Cu-9.035Ω(α=4720PPM)
Ni-10Ω，120Ω，1000Ω(α=6720PPM，6178PPM)
R-150Ω，300Ω，600Ω輸入點數 2 4 隔離 現場至邏輯
現場至24V DC
24V到邏輯500V AC
500V AC
500V AC共模輸入範圍
(輸入通道至輸入通道)0 共模抑制
>120dB@120V AC
輸入分辨率 溫度
電壓
0.1℃/0.1℉
15位加符号位測量原理
Sigma-Delta 模塊更新時間(所有通道) 425ms 825ms 到傳感器的導線長度 最大100米 導線回路電阻 20Ω，Cu型2.7Ω 噪聲抑制 85dB@ 50Hz/60Hz/400Hz 數據字格式 電阻：-27648至+27648 輸入阻抗 >10MΩ 最大輸入電壓 30V DC（檢測），5V DC（源） 分辨率 15位+符号位 輸入濾波衰減 -3dB@ 21kHz 基本誤差 0.1% FS(電阻) 重複性 0.05% FS 選擇熱電阻類型
EM 231熱電阻模塊使CTSC-200 PLC能方便的與多種熱電阻傳感器連接。用戶可以通過DIP開關來選擇熱電阻的類型、接線方式、測量單位和開路故障的方向。連接到同一個模塊上的所有熱電阻必須是同類型熱電阻。
DIP選擇開關位于模塊的右下部，如下圖所示。爲使DIP開關設置起作用，用戶需要給PLC或用戶24V電源斷電再通電。
表1 熱電阻的類型對應的DIP開關配置表
熱電阻類型
SW1
SW2
SW3
SW4
SW5
100 Pt 0.003850(Default) 0 0 0 0 0 200Ω Pt 0.003850 0 0 0 0 1 500Ω Pt 0.003850 0 0 0 1 0 1000Ω Pt 0.003850 0 0 0 1 1 100Ω Pt 0.003920 0 0 1 0 0 200Ω Pt 0.003920 0 0 1 0 1 500Ω Pt 0.003920 0 0 1 1 0 1000Ω Pt 0.003920 0 0 1 1 1 100Ω Pt 0.00385055 0 1 0 0 0 200Ω Pt 0.00385055 0 1 0 0 1 500Ω Pt 0.00385055 0 1 0 1 0 1000Ω Pt 0.00385055 0 1 0 1 1 100Ω Pt 0.003916 0 1 1 0 0 200Ω Pt 0.003916 0 1 1 0 1 500Ω Pt 0.003916 0 1 1 1 0 1000Ω Pt 0.003916 0 1 1 1 1 100Ω Pt 0.00302 1 0 0 0 0 200Ω Pt 0.003902 1 0 0 0 1 500Ω Pt 0.003902 1 0 0 1 0 1000Ω Pt 0.003902 1 0 0 1 1 保留 1 0 1 0 0 100Ω Ni 0.00672 1 0 1 0 1 120Ω Ni 0.00672 1 0 1 1 0 1000Ω Ni 0.00672 1 0 1 1 1 100Ω Ni 0.006178 1 1 0 0 0 120Ω Ni 0.006178 1 1 0 0 1 1000Ω Ni 0.006178 1 1 0 1 0 10000Ω Pt 0.003850 1 1 0 1 1 10Ω Cu 0.004270 1 1 1 0 0 150Ω FS Resistance 1 1 1 0 1 300Ω FS Resistance 1 1 1 1 0 600Ω FS Resistance 1 1 1 1 表2 配置斷線檢測标定方向、測量單位和熱電阻接線方式
SW6 标定方向 SW7 測量單位 SW8 接線方式 0 正标定 (+3276.7度) 0 攝氏度 (℃) 0 3線 1 負标定(-3276.8度) 1 華氏度 (℉) 1 2線或4線
- 典型應用
-
選擇熱電阻類型
EM 231熱電阻模塊使CTSC-200 PLC能方便的與多種熱電阻傳感器連接。用戶可以通過DIP開關來選擇熱電阻的類型、接線方式、測量單位和開路故障的方向。連接到同一個模塊上的所有熱電阻必須是同類型熱電阻。
DIP選擇開關位于模塊的右下部，如下圖所示。爲使DIP開關設置起作用，用戶需要給PLC或用戶24V電源斷電再通電。
表1 熱電阻的類型對應的DIP開關配置表
熱電阻類型
SW1
SW2
SW3
SW4
SW5
100 Pt 0.003850(Default) 0 0 0 0 0 200Ω Pt 0.003850 0 0 0 0 1 500Ω Pt 0.003850 0 0 0 1 0 1000Ω Pt 0.003850 0 0 0 1 1 100Ω Pt 0.003920 0 0 1 0 0 200Ω Pt 0.003920 0 0 1 0 1 500Ω Pt 0.003920 0 0 1 1 0 1000Ω Pt 0.003920 0 0 1 1 1 100Ω Pt 0.00385055 0 1 0 0 0 200Ω Pt 0.00385055 0 1 0 0 1 500Ω Pt 0.00385055 0 1 0 1 0 1000Ω Pt 0.00385055 0 1 0 1 1 100Ω Pt 0.003916 0 1 1 0 0 200Ω Pt 0.003916 0 1 1 0 1 500Ω Pt 0.003916 0 1 1 1 0 1000Ω Pt 0.003916 0 1 1 1 1 100Ω Pt 0.00302 1 0 0 0 0 200Ω Pt 0.003902 1 0 0 0 1 500Ω Pt 0.003902 1 0 0 1 0 1000Ω Pt 0.003902 1 0 0 1 1 保留 1 0 1 0 0 100Ω Ni 0.00672 1 0 1 0 1 120Ω Ni 0.00672 1 0 1 1 0 1000Ω Ni 0.00672 1 0 1 1 1 100Ω Ni 0.006178 1 1 0 0 0 120Ω Ni 0.006178 1 1 0 0 1 1000Ω Ni 0.006178 1 1 0 1 0 10000Ω Pt 0.003850 1 1 0 1 1 10Ω Cu 0.004270 1 1 1 0 0 150Ω FS Resistance 1 1 1 0 1 300Ω FS Resistance 1 1 1 1 0 600Ω FS Resistance 1 1 1 1 表2 配置斷線檢測标定方向、測量單位和熱電阻接線方式
SW6 标定方向 SW7 測量單位 SW8 接線方式 0 正标定 (+3276.7度) 0 攝氏度 (℃) 0 3線 1 負标定(-3276.8度) 1 華氏度 (℉) 1 2線或4線
