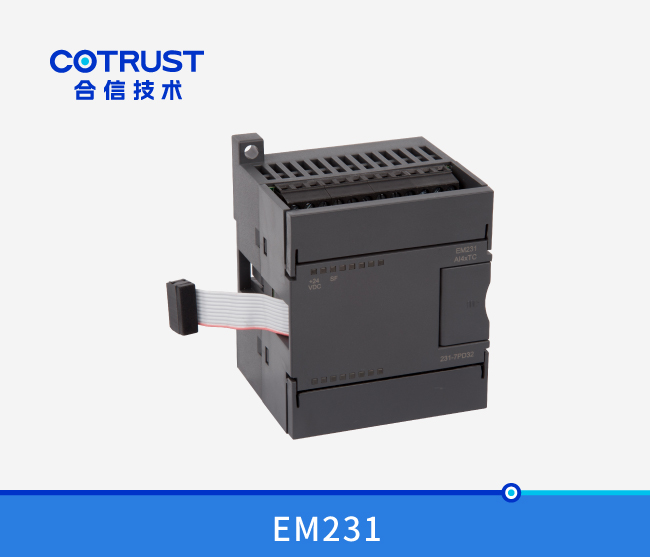

- 概覽
-
訂貨數據
規格參數 訂貨号
CTSC-200 EM231，4AI×TC，J/K/S/T/R/E/N，+/-80mV CTS7 231-7PD32 CTSC-200 EM231，8AI×TC，J/K/S/T/R/E/N，+/-80mV CTS7 231-7PF32
- 技術參數
-
性能參數
規格項目
EM231 4AI×TC
EM231 8AI×TC
物理特性
尺寸(寬×高×深)
71×80×62mm 71×80×62mm 功耗
1.7W
1.7W 電源損耗 +5V DC消耗電流
35 mA
47 mA
L+ 30 mA 30 mA L+線圈電壓範圍 20.4～28.8V DC LED燈指示 24V DC電源供電良好ON=無錯，OFF=無24V DC電源，SF：ON=模塊故障，閃爍=輸入信号錯誤,OFF=無錯 模拟量輸入特性 輸入類型 懸浮型熱電偶 輸入範圍 熱電偶類型(選一種)：S，T，R，E，N，K，J
電壓範圍：+/-80mV輸入點數 4 8 隔離 現場至邏輯
現場至24V DC
24V到邏輯500V AC
500V AC
500V AC共模輸入範圍
(輸入通道至輸入通道)120V AC 共模抑制
>120dB@120V AC
輸入分辨率 溫度
電壓
0.1℃/0.1℉
15位加符号位測量原理
Sigma-Delta 模塊更新時間(所有通道) 425ms 825ms 到傳感器的導線長度 最大100米 導線回路電阻 最大100Ω 噪聲抑制 85dB@ 50Hz/60Hz/400Hz 數據字格式 電壓：-27648至+27648 輸入阻抗 >1MΩ 最大輸入電壓 30V DC 分辨率 15位+符号位 輸入濾波衰減 -3dB@ 21kHz 基本誤差 0.1% FS(電壓) 重複性 0.05% FS 冷接點誤差
±1.5℃ 開關組态與軟件配置
DIP開關配置
EM231熱電偶模塊提供一個方便的，隔離的接口，用于七種熱電偶類型：J，K，E，N，S，T，和R型，它也允許連接微小的模拟量信号(±80mV範圍)，所有連到模塊上的熱電偶必須是相同類型，且最好使用帶屏蔽的熱電偶傳感器。

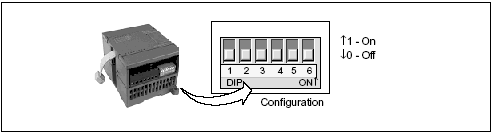

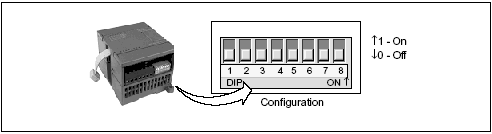

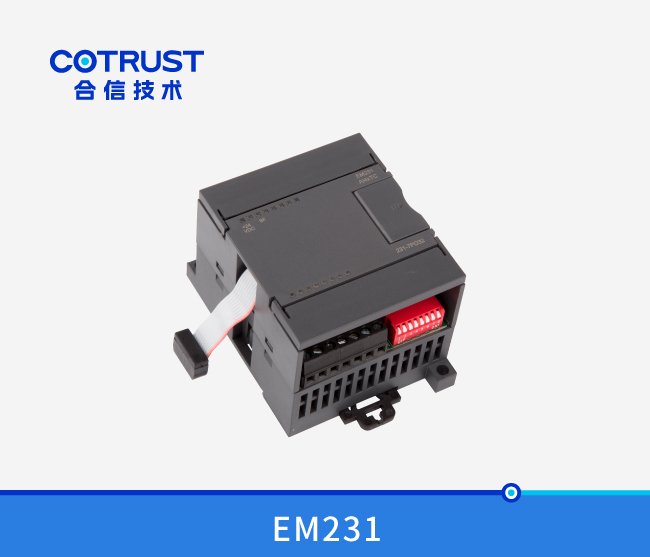

熱電偶模塊需要用戶通過DIP開關進行選擇的有：熱電偶的類型、斷線檢查、測量單位、冷端補償和開路故障方向，用戶可以很方便地通過位于模塊下部(如下圖所示)的組态DIP開關進行以上選擇。
對于EM231 4TC模塊，SW1～SW3用于選擇熱電偶類型，SW4沒有使用(要求設置到OFF的位置)，SW5用于選擇斷線檢測方向，SW6用于選擇是否進行斷線檢測，SW7用于選擇測量單位，SW8用于選擇是否進行冷端補償。
對于EM231 8TC模塊，SW1～SW3用于選擇熱電偶類型，SW4用于選擇斷線檢測方向，SW5用于選擇測量單位，SW6用于選擇是否進行冷端補償。而是否進行斷線檢測則固定設置爲是，無需用戶設置。
爲了使DIP開關設置起作用，用戶需要給PLC和/或用戶的電源斷電再通電。

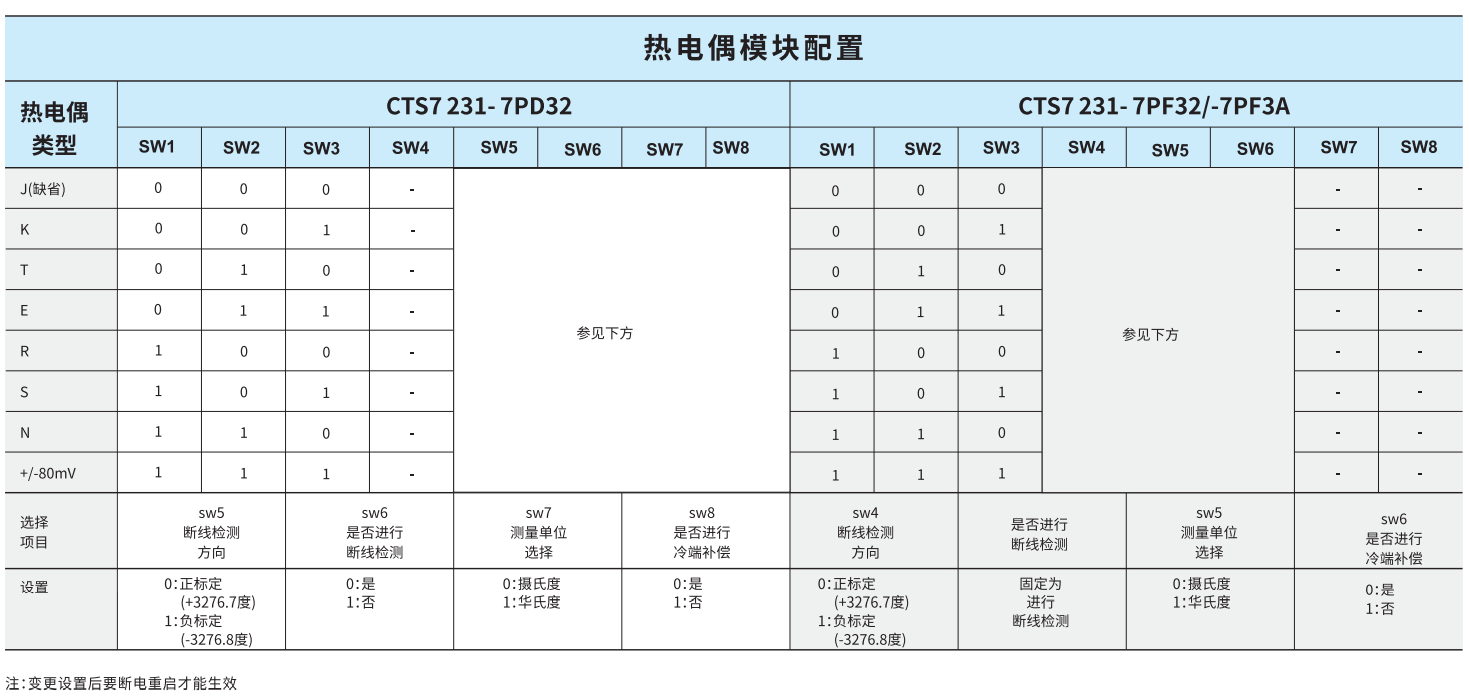

熱電偶類型選擇配置表：
熱電偶類型 SW1 SW2 SW3 J (缺省) 0 0 0 K 0 0 1 T 0 1 0 E 0 1 1 R 1 0 0 S 1 0 1 N 1 1 0 +/- 80mV 1 1 1
其它特性選擇：
選擇項目
EM231 4TC
EM231 8TC
開關位置
設置
開關位置
設置
斷線檢測方向
SW5
0:正标定(+3276.7度)
1:負标定(-3276.8度)SW4
0:正标定(+3276.7度)
1:負标定(-3276.8度)是否進行斷線檢測
SW6
0：是，1：否
固定爲進行斷線檢測
測量單位選擇
SW7
0：攝氏度，1：華氏度
SW5
0：攝氏度，1：華氏度
是否進行冷端補償
SW8
0：是，1：否
SW6
0：是，1：否
軟件配置

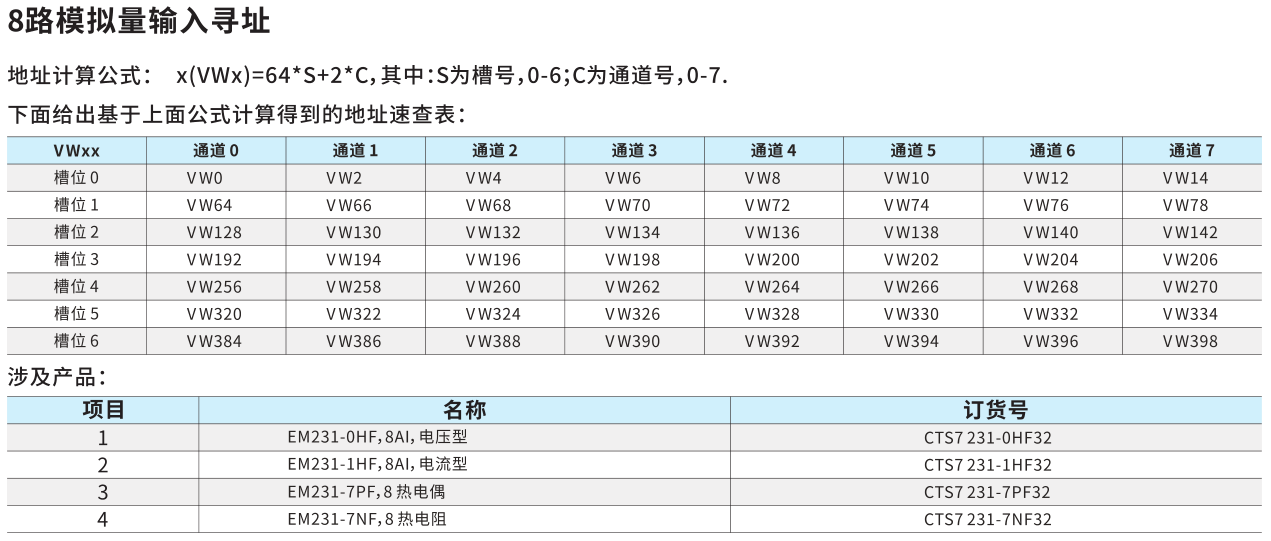

對于EM231 8AI×TC熱電偶輸入模塊，其讀數是在VM中，而不是AIW，模塊所處的相對位置不同，對應的地址也不同。地址計算公式如下
x(VWx) = 槽位号 × 64 + 輸入通道号 × 2
下面給出基于上面公式計算得到的地址速查表：
VWxx
通道 0
通道 1
通道 2
通道 3
通道 4
通道 5
通道 6
通道 7
槽位 0
VW0
VW2
VW4
VW6
VW8
VW10
VW12
VW14
槽位 1
VW64
VW66
VW68
VW70
VW72
VW74
VW76
VW78
槽位 2
VW128
VW130
VW132
VW134
VW136
VW138
VW140
VW142
槽位 3
VW192
VW194
VW196
VW198
VW200
VW202
VW204
VW206
槽位 4
VW256
VW258
VW260
VW262
VW264
VW266
VW268
VW270
槽位 5
VW320
VW322
VW324
VW326
VW328
VW330
VW332
VW334
槽位 6
VW384
VW386
VW388
VW390
VW392
VW394
VW396
VW398
注意: 由于CO-TRUST的TD2X文本顯示器和SIEMENS的TD200文本顯示面闆所分配的地址固定爲VW0，因而如果你的系統中需要同時使用到TD2X或TD200和EM231 8TC模塊，則EM231 8TC模塊不能安裝在第一個位置(Slot 0)，否則將不能正常工作。

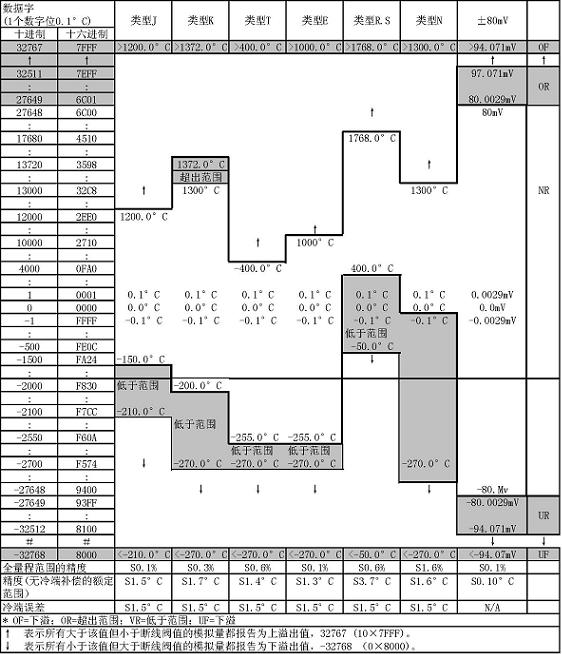

熱電偶測量範圍

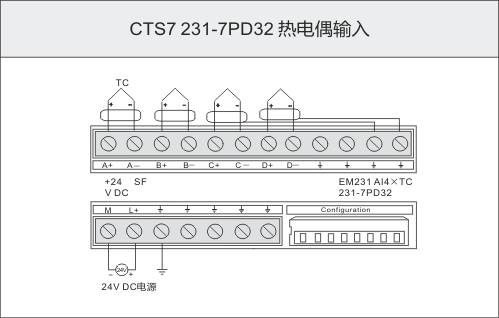

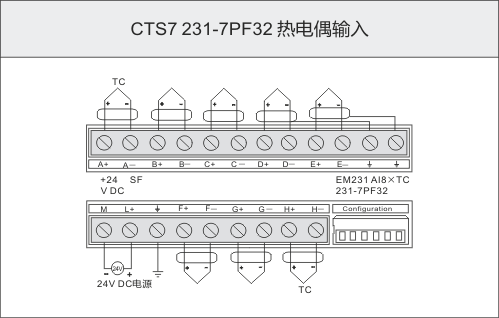

- 典型應用
-
