- 概覽
-
訂貨數據:
規格參數
訂貨号
TrustPLC CTSC-200 EM231-7ND溫度采集模塊，2點NTC或PT100，2點電壓或電流輸入，隔離型16位精度
CTS7 231-7ND32
TrustPLC CTSC-200 EM231 -7NF8PT100/8NTC溫度采集模塊，光電隔離，16位精度。
CTS7 231-7NF32
主要特性
· 總線、電源、通道間全隔離，可靠性高，抗幹擾能力強
· 16位采樣精度，采用硬件濾波技術，測量值更加準确穩定
· 供電電源有反接保護和浪湧吸收功能，适用于惡劣的工業環境
使用規範
· 信号線應采用屏蔽線，屏蔽線需單端接地
· 在系統有良好接地的情況下模塊的接地端應接到地線上，否則不接地
- 技術參數
-
規格參數
規格項目
CTS7 231-7ND32
功耗
0.8W
電源損耗
+5VDC消耗電源
0.12W
L+
37mA
L+線圈電壓範圍
20.4－28.8VDC
LED指示燈
電源指示良好ON＝24VDC供電正常，OFF=無24VDC供電
SN：ON＝模塊故障，閃爍＝輸入信号錯誤，OFF＝無錯
輸入類型
模塊參考接地熱電阻
熱電阻輸入範圍
熱電阻類型（任選一種）：
Pt-100 (3850PPm,3920PPm,3850.55PPm,3916PPm,3902PPm)
NTC(R25=10K B=3950, 25=10K B=3435)
電壓輸入
-5V----5V,-10V---10V,0V---5V,0V---10V
電流輸入
0---20mA
輸入點數
2PT100/2NTC和2AI
隔離特性
現場至邏輯
500VAC
現場至24VDC
500VAC
24V到邏輯
500VAC
共模輸入範圍（輸入通道至輸入通道）
0
共模抑制
>120dB@120VAC
輸入分辨率
溫度
0.1℃/0.1℉
電壓
15位＋符号位
測量原理
Sigma-Delta
模塊更新時間（所有通道）
425ms
到傳感器的導線長度
最大100米
導線回路電阻
20Ω
噪聲抑制
85db@50Hz/60Hz/400Hz
數據字格式
電壓：－32000至＋32000
輸入阻抗
>10MΩ
最大輸入電壓
30VDC（檢測），5VDC（源）
分辨率
15位＋符号位
輸入濾波衰減
－3db@21KHz
基本誤差
0.1％Fs（電阻）
重複性
0.05％Fs

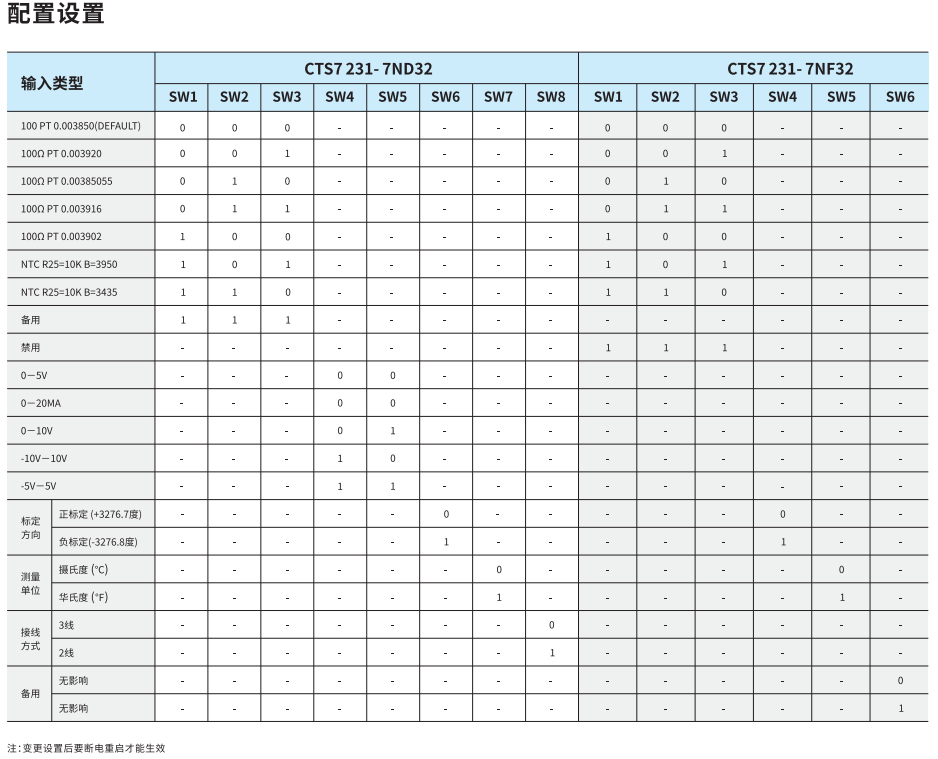

配置設定
輸入類型
SW1
SW2
SW3
SW4
SW5
100 pt0.003850(Default)
0
0
0
－
－
100Ω pt0.003920
0
0
1
－
－
100Ω pt0.00385055
0
1
0
－
－
100Ω pt0.003916
0
1
1
－
－
100Ω pt0.003902
1
0
0
－
－
NTC R25=10K, B=3950
1
0
1
－
－
NTC R25=10K, B=3435
1
1
0
－
－
備用
1
1
1
－
－
0－5V
－
－
－
0
0
0－20MA
－
－
－
0
0
0－10V
－
－
－
0
1
-10V－10V
－
－
－
1
0
-5V－5V
－
－
－
1
1
SW6
标定方向
SW7
測量單位
SW8
接線方式
0
正标定（＋3276.7度）
0
攝氏度（℃）
0
3線
1
負标定（－3276.8度）
1
華氏度（℉）
1
2線或4線
性能參數規格項目
CTS7 231-7NF32
尺寸（W x H x D），mm
71 x 80 x 62
功耗
1.8W
電源損耗
+5VDC消耗電源
60mA
L+
32.5mA
L+線圈電壓範圍
20.4-28.8VDC
LED指示燈
+24VDC電源指示
亮：模塊供電正常；滅：模塊無電源，所有通道測得集數據均變爲32766
SF狀态指示燈
滅：各通道均正常；閃爍：有通道斷線或超量程，對應通道數據爲+32767或-32768（斷線時由SW4标定方向撥碼開關确定）
輸入類型
Pt100：α=3850PPm/3920PPM/3850.55PPM/3916PPM/3902PM
NTC：R25=10k/B=3950或R25=10k/B=3435
溫度測量範圍
Pt100：-50℃～800℃
NTC（R25=10k/B=3950）：-40～120℃
NTC（R25=10k/B=3435）：-40～150℃
輸入點數
8PT100/8NTC
隔離特性
現場至邏輯
500VAC
現場至24VDC
500VAC
24V到邏輯
500VAC
噪聲抑制
85dB@50/400 Hz
共模抑制
120dB@120VAC
分辨率
0.1 ℃ / 0.1 ℉
測量精度
±0.3℃
測量原理
SIGMA-DELTA
電纜長度，最大
100 m
電纜環路電阻，最大
20Ω
更新時間
825 ms
斷線檢測
Pt100檢測3條導線（NTC檢測2條導線），檢測時間最長3分鍾
配置設定
輸入類型
SW1
SW2
SW3
100Ω Pt 0.003850(Default)
0
0
0
100Ω Pt 0.003920
0
0
1
100Ω Pt 0.00385055
0
1
0
100Ω Pt 0.003916
0
1
1
100Ω Pt 0.003902
1
0
0
NTC R25=10K B=3950
1
0
1
NTC R25=10K B=3435
1
1
0
禁用
1
1
1
SW4
标定方向
SW5
測量單位
SW6
備用
0
正标定 (+3276.7度)
0
攝氏度 (℃)
0
無影響
1
負标定(-3276.8度)
1
華氏度 (℉
1
無影響
軟件配置
對于EM231 8AI×16位模拟量輸入模塊，其讀數是在VW中，而不是AIW，模塊所處的相對位置不同，對應的地址也不同。地址計算公式如下：
x(VWx) =槽位号 × 64 + 輸入通道号 × 2
槽位号對應模塊的安裝位置，緊靠CPU的第一個擴展模塊槽位号爲0，第二個擴展模塊槽位号爲1，依此類推。輸入通道共8路，從A至G，對應的編号爲0至7。下面給出基于上面公式計算得到的地址速查表：
VWxx
通道 0
通道 1
通道 2
通道 3
通道 4
通道 5
通道 6
通道 7
槽位 0
VW0
VW2
VW4
VW6
VW8
VW10
VW12
VW14
槽位 1
VW64
VW66
VW68
VW70
VW72
VW74
VW76
VW78
槽位 2
VW128
VW130
VW132
VW134
VW136
VW138
VW140
VW142
槽位 3
VW192
VW194
VW196
VW198
VW200
VW202
VW204
VW206
槽位 4
VW256
VW258
VW260
VW262
VW264
VW266
VW268
VW270
槽位 5
VW320
VW322
VW324
VW326
VW328
VW330
VW332
VW334
槽位 6
VW384
VW386
VW388
VW390
VW392
VW394
VW396
VW398
注意: 由于CO-TRUST的TD2X文本顯示器和SIEMENS的TD200文本顯示面闆所分配的地址固定爲VW0，因而如果你的系統中需要同時使用到TD2X或TD200和EM231 8AI模塊，則EM231 8AI模塊不能安裝在第一個位置(Slot 0)，否則將不能正常工作。
