- 概覽
-
訂貨數據
規格參數
訂貨号

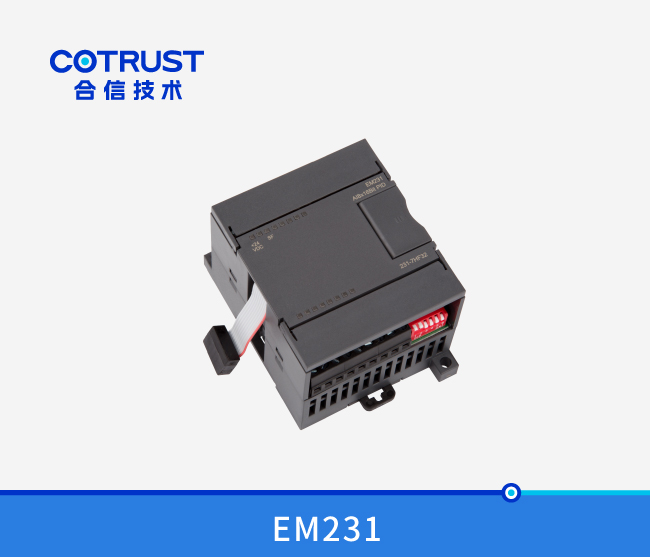

CTSC-200 EM231,8路電流輸入，0-20mA/4-20mA,隔離型16位精度，帶智能PID
CTS7 231-7HF32
主要特性
總線、電源、通道間全隔離，可靠性高，抗幹擾能力強
16位采樣精度，采用硬件濾波技術，測量值更加準确穩定
供電電源有反接保護和浪湧吸收功能，适用于惡劣的工業環境
集成先進的模糊邏輯控制算法，不占CPU資源，無需編程即可實現準确的溫度控制，動态性能好
PID控制輸出可以是PWM或模拟量，雙極性輸出，可以控制加熱和冷卻
使用規範
信号線應采用屏蔽線，屏蔽線需單端接地
在系統有良好接地的情況下模塊的接地端應接到地線上，否則不接地
- 技術參數
-
規格參數
特性
EM231 8AI×電流 PID
物理特性
尺寸(寬×高×深)
71×80×
功耗
1.8W
電源損耗
+5V DC消耗電流
30 mA
L+
39 mA
L+線圈電壓範圍
20.4～28.8V DC
LED燈指示
24V DC電源供電良好ON=無錯，OFF=無24V DC電源，SF：ON=模塊故障，閃爍=輸入信号錯誤,OFF=無錯
模拟量輸入特性
輸入類型
電流輸入
輸入範圍
0-20mA/4-20mA
輸入點數
8
隔離
現場至邏輯
現場至24V DC
24V到邏輯500V AC
500V AC
500V AC共模輸入範圍
(輸入通道至輸入通道)120V AC
共模抑制
>120dB@120V AC
輸入分辨率
溫度
電壓
15位加符号位測量原理
Sigma-Delta
模塊更新時間(所有通道)
825ms
到傳感器的導線長度
最大
導線回路電阻
最大10Ω
噪聲抑制
85dB@ 50Hz/60Hz/400Hz
分辨率
15位+符号位
輸入濾波衰減
-3dB@ 21kHz
基本誤差
0.1% FS(電流)
重複性
0.05% FS
診斷程序
LED：EXTF，SF
PID特性
PID算法
PID+FUZZY參數自調整
采樣時間
1秒
輸出最小脈寬
10ms
PID類型
P、PI、PD、PID型
PID輸出類型
模拟量或PWM脈寬控制
PID輸出極性
雙極或單極
PID地址與參數配置

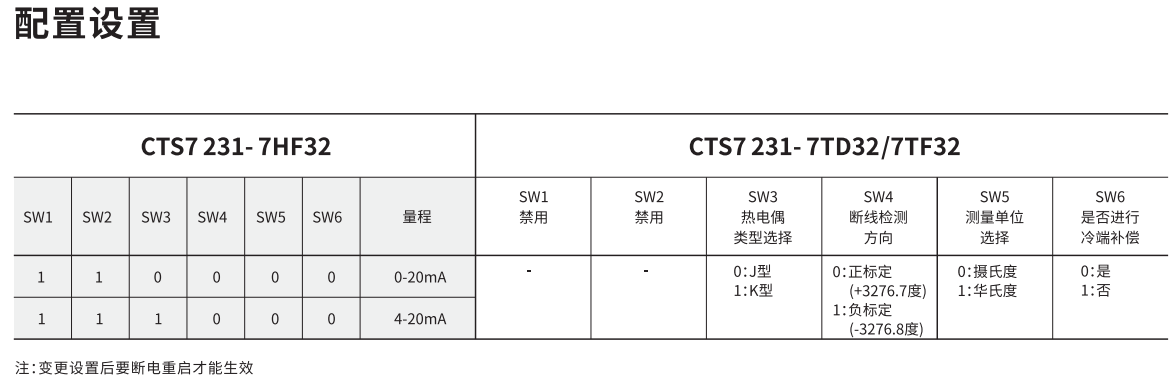

配置設置：

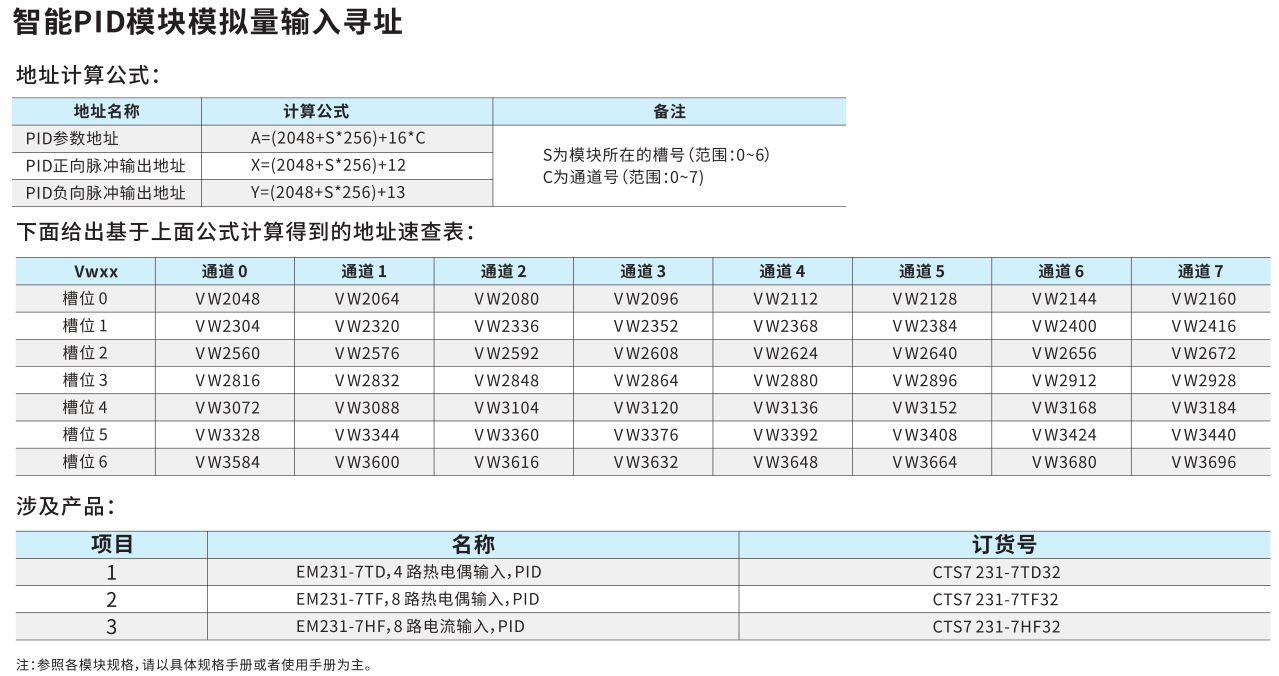

PID地址計算公式
PID參數輸出部分(模塊到CPU)
PID參數輸入部分(CPU到模塊)
正向脈沖輸出地址
負向脈沖輸出地址
應用舉例
計算第二個擴展模塊上的231-7HF的最後一個PID回路的地址。
首先計算地址：
S=1,C=7
A ＝2048 + 1 * 256 + 16 * 7 = 2416
X = 2048 + 1 * 256 + 12 = 2316
Y = 2048 + 1 * 256 + 13 = 2317
然後根據以下參數地址說明設定或讀出參數内容：
VW2544 //設定溫度
VB2546 //控制字(參數自調整、雙極輸出)
VW2548 //脈沖輸出周期
VW2550 //Kp比例系數
VW2552 //Ti積分時間（秒）
VW2554 //Td微分時間（秒）
VW2556 //量程範圍（1300度默認值）
VW2416 //實際溫度
VW2418 //狀态字
VW2420 //PID模拟量輸出
V2316.7 //正向脈沖輸出
V2317.7 //負向脈沖輸出

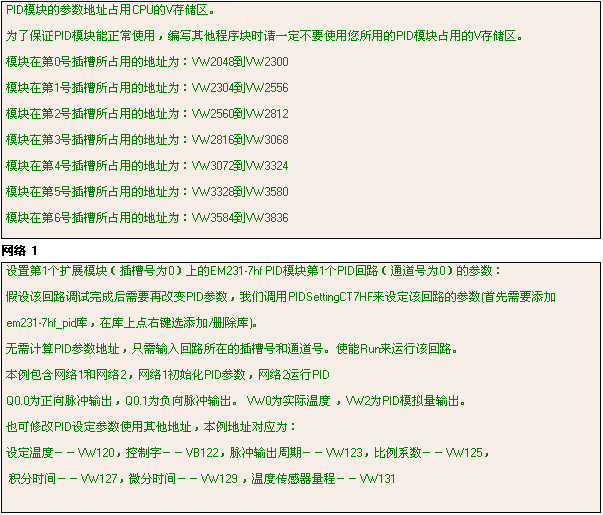

爲了保證PID模塊能正常使用，編寫其它程序塊時請一定不要使用您所用的PID模塊占用的V存儲區。
模塊在第0号插槽所占用的地址爲：VW2048到 VW2300
模塊在第1号插槽所占用的地址爲：VW2304到 VW2556
模塊在第2号插槽所占用的地址爲：VW2560到 VW2812
模塊在第3号插槽所占用的地址爲：VW2816到 VW3068
模塊在第4号插槽所占用的地址爲：VW3072到 VW3324
模塊在第5号插槽所占用的地址爲：VW3328到 VW3580
模塊在第6号插槽所占用的地址爲：VW3584到 VW3836可調用EM231 PID專用的參數配置程序庫

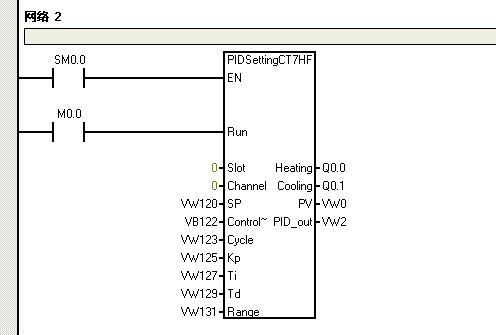

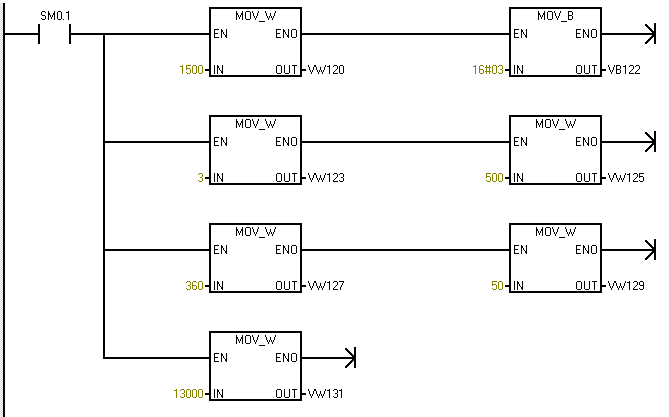

參數配置LADDER圖如下：

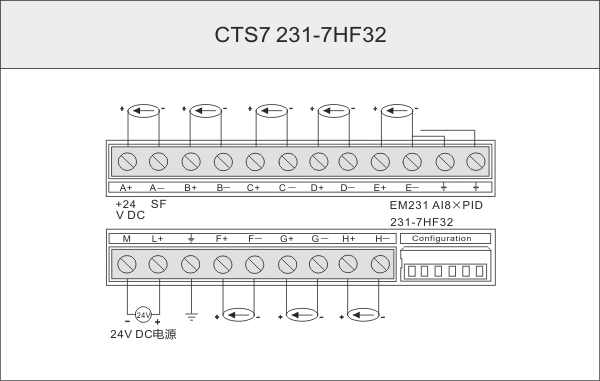

- 典型應用
-
- 安裝規格
-

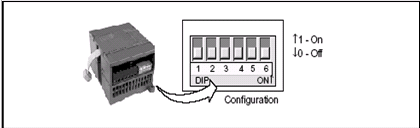

EM231電流型輸入溫控模塊支持0—20mA的電流，模塊提供了一個6位的DIP開關用于選擇測量範圍，6位的DIP開關位于模塊的
下方，如下圖所示。爲了使DIP開關設置起作用，用戶需要給PLC電源斷電再通電。

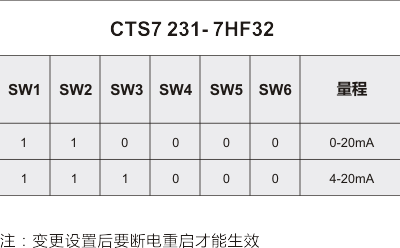

Sw1
Sw2
Sw3
Sw4
Sw5
Sw6
量程
分辨率
ON
ON
OFF
OFF
OFF
OFF
0—20mA
ON
ON
ON
OFF
OFF
OFF
4—20mA
