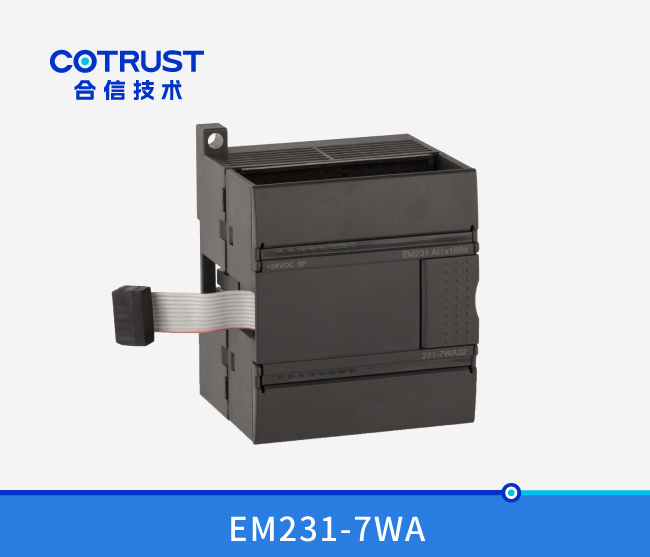

EM231-7WA單路高精度稱重模塊
規格參數
TrustPLC CTSC-200 系列稱重模塊EM231 7WA，1路傳感器信号輸入，采樣率50Hz，6VDC激勵電源輸出，隔離型16位精度
訂貨号
CTS7 231-7WA32
功能特性：
EM231-7WA稱重模塊可以挂接于CTSC-200系列的CPU之後，應用合信提供的稱重庫實現調零，去皮，示值等功能；EM231-7WA稱重模塊提供單路采樣頻率高達50Hz的稱重傳感器輸入接口，支持4線制/6線制接法；模塊精度高達0.01%Fs，綜合精度爲0.05%FS，配合C3/C5級稱重傳感器可實現電子秤功能。
- 技術參數
-
技術參數
訂貨号
CTS7 231-7WA32
通道數
1
采樣頻率
50Hz
内部分辨率
65535（16bit）
重量值數據格式
2字節
來自CPU總線的電源
來自CPU總線的電流消耗5V
典型 <140 mA
24 V電源
額定電壓
DC 24 V
電壓範圍
DC 20.4～28.8V
最大電流損耗
100mA
典型功耗
5W
LED診斷
LED指示燈
+24VDC：亮 = 24VDC供電正常，滅 = 無24VDC供電；
SF：閃爍 = 傳感器斷線，滅 = 無錯；
可配置濾波器
低通濾波器的極限頻率
0.05Hz、0.1Hz、0.2Hz、0.5Hz 、1Hz、2Hz、5Hz
平均值濾波器
0~255
隔離特性
現場至邏輯
500VAC
現場至24VDC
500VAC
24V到邏輯
500VAC
共模抑制
>120dB@120VAC
幹擾抑制
噪聲抑制
85db@50Hz/60Hz
稱重傳感器的連接
連接
采用4線或6線技術的全橋應變儀
滿量程誤差極限（溫度爲20℃±10℃時）
≤0.01%
靈敏度溫度系數
≤±20ppm/K v. E
零點溫度系數
≤±0.1uV/K
線性誤差
≤0.01%FS
靈敏度
1mV/V
2mV/V
4mV/V
到傳感器的導線長度
最大500米
備注：當電纜規格滿足導體電阻最大值小于30Ω/km時，适用的最大距離是500m。
稱重傳感器電源
電壓
電流（最大）
典型DC 6V
150mA
允許的稱重傳感器電阻值
無防爆接口
有防爆接口
＞40Ω，＜4010Ω
＞87Ω，＜4010Ω
共模抑制CMRR@50/60Hz
典型80dB
絕緣
500V DC
電磁兼容性
項目
參考标準
等級備注
靜電放電抗擾度
IEC61000-4-2，
GB/T 17626.2
接觸放電：4KV，空氣放電：8KV
電快速瞬變脈沖群抗擾度
IEC61000-4-4，
GB/T 17626.4
電源線：2KV，信号線：2KV
浪湧抗擾度
IEC61000-4-5，
GB/T 17626.5
電源線：±2KV(不對稱），±1KV(對稱)
數據線/IO：±1 kV 不對稱（到電纜屏蔽）
射頻電磁場輻射抗擾度
IEC61000-4-3，
GB/T 17626.3
80M-1GHz，
80 % AM (1 KHz)，10V/m
1.4G-2GHz，
80 % AM (1 KHz)，10V/m
2.0G-2.7GHz，
80 % AM (1 KHz)，1V/m
射頻場感應的傳導騷擾抗擾度
IEC61000-4-6，
GB/T 17626.6
0.15M-80MHz，10Vrms，80 % AM (1 KHz)
電源的電壓中斷
IEC61000-4-29
中斷時間：20ms
刷新頻率：1 s
抗阻尼振蕩波性
EN61000-4-12
電源線：1KV
輻射（噪聲）
電磁幹擾
EN55011
在距離10m處測得：
30MHz 到230MHz，< 40 dB (μV/m) 峰值
230MHz 到1000MHz，< 47 dB (μV/m) 峰值
傳導（噪聲）
交流電源幹擾
EN 55011
在距離10m處測得：
0.15MHz 到0.5MHz，< 79 dB (μV/m) 峰值
< 66 dB (μV/m) 平均值
0.5MHz 到30MHz，< 73 dB (μV/m) 峰值
< 60 dB (μV/m) 平均值
相關鏈接：EM231-7WA稱重控制庫及其使用說明
- 典型應用
- 安裝規格
-
端子連接
稱重模塊EM231-7WA是一款高精度的測量模塊，它必須可靠的測量低信号電平（大約1.5uV）。因此，要獲得無故障的操作，合适的組裝和電纜連接是至關重要的。
在連接稱重傳感器時，應遵守如下規則：
● 如果準備連接一個以上傳感器（稱重傳感器必須并聯），則必須使用一個接線盒。若稱重傳感器到模塊或到接線盒的距離大于稱重傳感器可用電纜的長度，應該使用專門的延長盒。
● 電纜的屏蔽始終應通到接線盒或延長盒的電纜壓蓋處。
● 規定的線路上應使用紐絞線對電纜，而且應該屏蔽。
● 屏蔽線必須接到屏蔽接頭卡子上。下面介紹了使用4線和6線系統的稱重傳感器連接：
---傳感器線SEN+/SEN-；
---測量電壓線SIG+/SIG-；
---電源電壓線EXC+/EXC-。

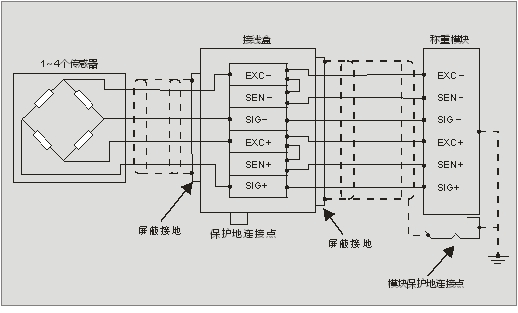

1)稱重傳感器四線接法：
提示
連接四線制傳感器時，一定要在接線盒中將EXC+與SEN+短接，EXC-與SEN-短接，否則稱重模塊可能無法正常工作。

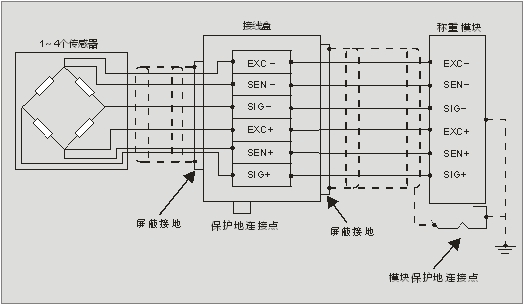

2)稱重傳感器六線接法：

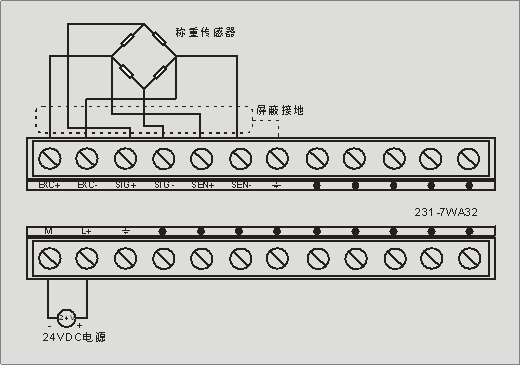

稱重模塊EM231-7WA接線圖：
