名稱：

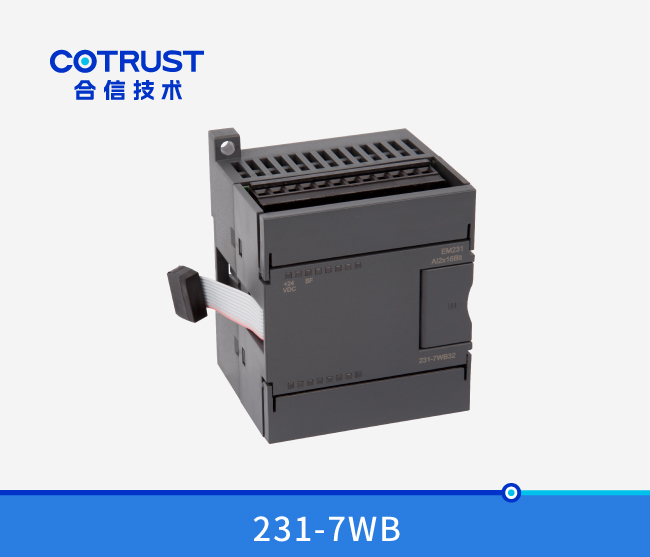

EM231 稱重模塊
規格參數：
2路傳感器信号輸入，16bit，采樣率20Hz（單通道）/10Hz（雙通道），6 VDC、每路150mA激勵電源輸出
訂貨号：
CTS7 231-7WB32
- 技術參數
-
規格參數
規格項目
CTS7 231-7WB32
功耗
5W
電源損耗
+5VDC消耗電流
＜140mA
L+消耗電流
＜100mA
L+線圈電壓範圍
20.4－28.8VDC
LED指示燈
電源指示良好ON＝24VDC供電正常，OFF=無24VDC供電
SF：閃爍＝輸入信号錯誤，OFF＝無錯
輸入類型
應變儀，采用4線或6線技術接線方式
輸入範圍
0~1mV/V
0~2mV/V
0~3mV/V
0~4mV/V
輸入點數
2AI
隔離特性
現場至邏輯
500VAC
現場至24VDC
500VAC
24V到邏輯
500VAC
共模輸入範圍（輸入通道至輸入通道）
0
共模抑制
>120dB@120VAC
輸入分辨率
溫度系數零點
≤±0.1uV/K
測量原理
Sigma-Delta
到傳感器的導線長度
最大500米
噪聲抑制
85db@50Hz/60Hz
數據字格式
電壓：0至＋32000
分辨率
16位
基本誤差
0.05％Fs
重複性
0.1％Fs
- 典型應用
- 安裝規格
-
端子連接
稱重模塊是一款高精度的測量模塊，它必須可靠的測量低信号電平（大約1.5uV）。因此，要獲得無故障的操作，合适的組裝和電纜連接是至關重要的。
在連接稱重傳感器時，應遵守如下規則：
Ø 如果準備連接一個以上傳感器（稱重傳感器必須并聯），則必須使用一個接線盒。若稱重傳感器到模塊或到接線盒的距離大于稱重傳感器可用電纜的長度，應該使用專門的延長盒。
Ø 電纜的屏蔽始終應通到接線盒或延長盒的電纜壓蓋處。
Ø 規定的線路上應使用紐絞線對電纜，而且應該屏蔽：
---傳感器線SEN+/SEN-；
---測量電壓線SIG+/SIG-；
---電源電壓線EXC+/EXC-。
Ø 屏蔽線必須接到屏蔽接頭卡子上。

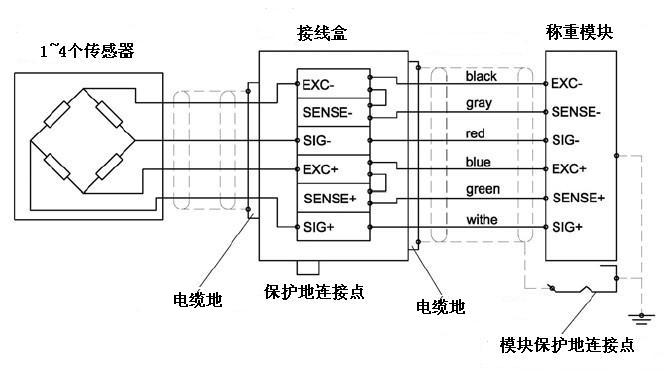

1、四線制接法
連接四線制傳感器時，一定要在接線盒中將EXC+與SENS+短接，EXC-與SENS-短接，否則稱重模塊可能無法正常工作。

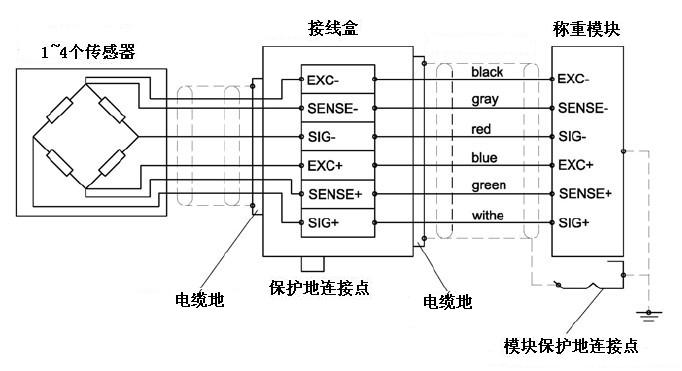

2、六線制接法

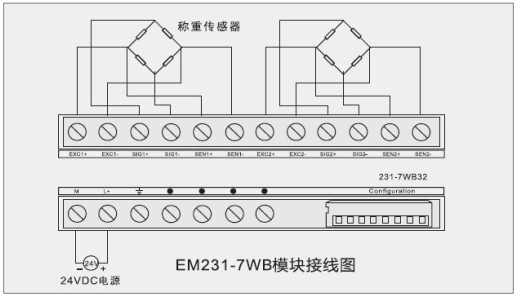

3、模塊接線圖
撥碼開關設置
撥碼開關配置
撥碼開關1、2、3、4、5、6
設置
功能
SW1、2
01
選擇1mV/V傳感器類型
00
選擇2mV/V傳感器類型（默認）
10
選擇3mV/V傳感器類型
11
選擇4mV/V傳感器類型
SW3
0
選擇雙通道工作模式（默認）
1
選擇單通道工作模式
SW4
0
選擇濾波方式1（默認）
1
選擇濾波方式2
SW5、6、7、8
00
保留
備注：
Ø 默認狀态：000000
Ø 濾波方式根據調試，需要由軟件進行設置
