- 概覽
-

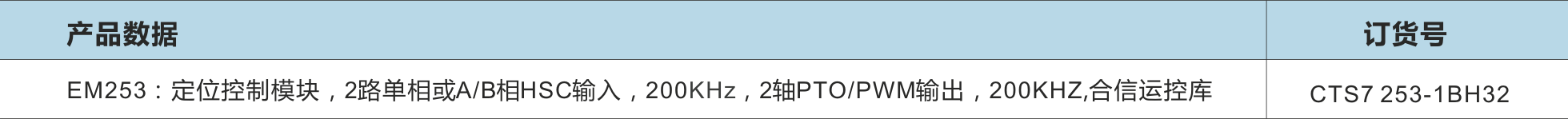

訂貨數據：
注意：使用EM253模塊,需調用合信motion_ctrl_module _lib庫函數；EM253模塊DI/DO可當普通數字量用，但需使用EM253運控庫函數。如：DI控制調用 Em253_ READ_DI；DO控制調用 EM253_DO_CTRL；EM253模塊占用模拟量地址，即4AI/4AQ，且使用時，需要清除系統塊中該模塊對應的模拟量輸入濾波選擇。

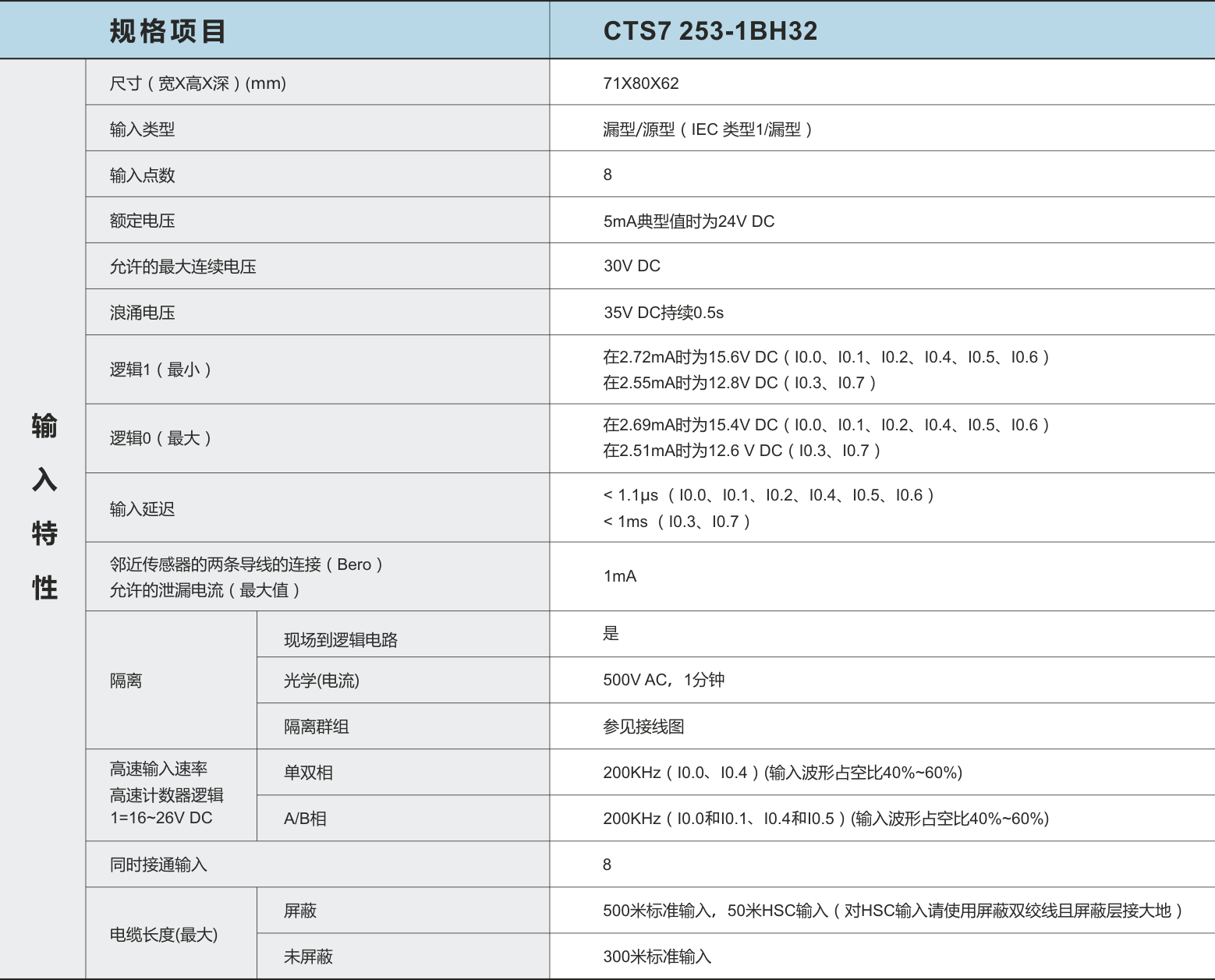

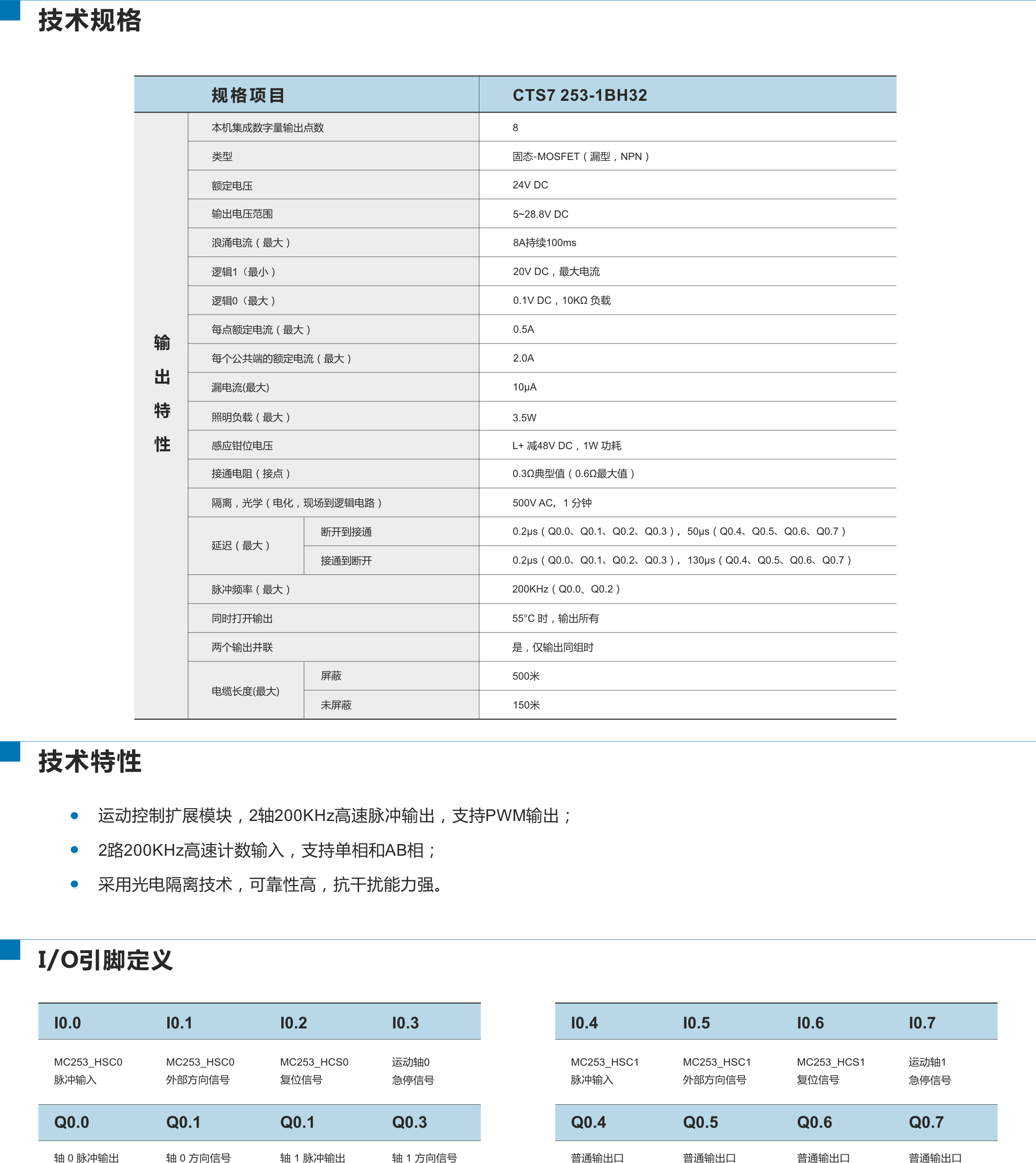

- 技術參數
-
1、EM253運控模塊支持CTSC-200系列CPU，但不兼容西門子公司的CPU和合信技術CTSC-100 CPU。
2、EM253的DI/DO可當普通數字量使用，但請調用motion_ctrl_module_lib中相關庫程序，如DI調用MC253_READ_DI，DO調用MC253_DO_CTRL。
3、EM253模塊占用模拟量地址，占用4AI/4AQ，使用時要清除系統塊中相應模拟量濾波器地址。
4、模塊使用時請在符号表中分配相應地址，編程時注意不要與這些地址沖突，尤其是使用合信技術溫度PID模塊、西門子MODBUS庫、文本向導時等等。
5、調用運控指令時，必須先調用MC253_INIT指令。

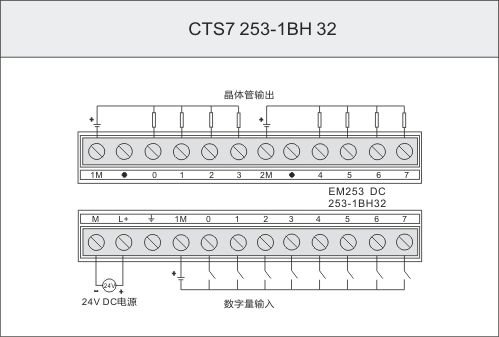

- 典型應用
- 安裝規格
-
I0.0
I0.1
I0.2
I0.3
I0.4
I0.5
I0.6
I0.7
MC253_HSC0脈沖輸入
MC253_HSC0外部方向信号
MC253_HCS0複位信号
運動軸0急停信号
MC253_HSC1脈沖輸入
MC253_HSC1外部方向信号
MC253_HCS1複位信号
運動軸1急停信号
Q0.0
Q0.1
Q0.2
Q0.3
Q0.4
Q0.5
Q0.6
Q0.7
軸0脈沖輸出
軸0方向信号
軸1脈沖輸出
軸1方向信号
普通輸出口
