- 概覽
-
訂貨數據：
名稱
規格描述
訂貨号

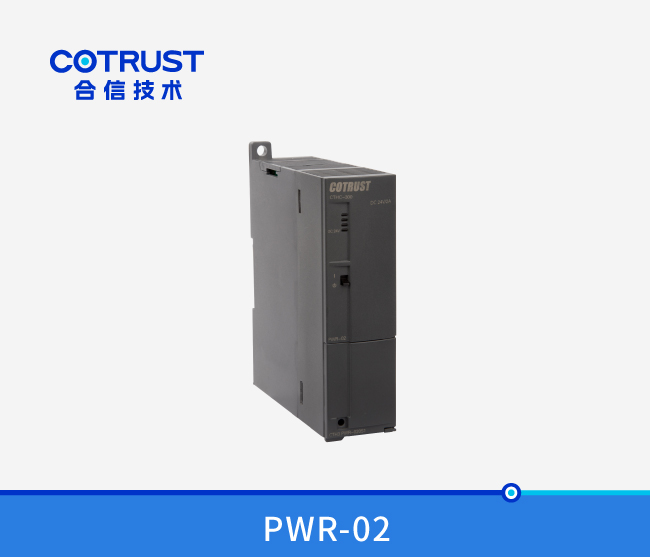

PWR-02電源模塊
輸入：85～264V AC，
輸出：24V DC/2A
CTH3 PWR-020S1

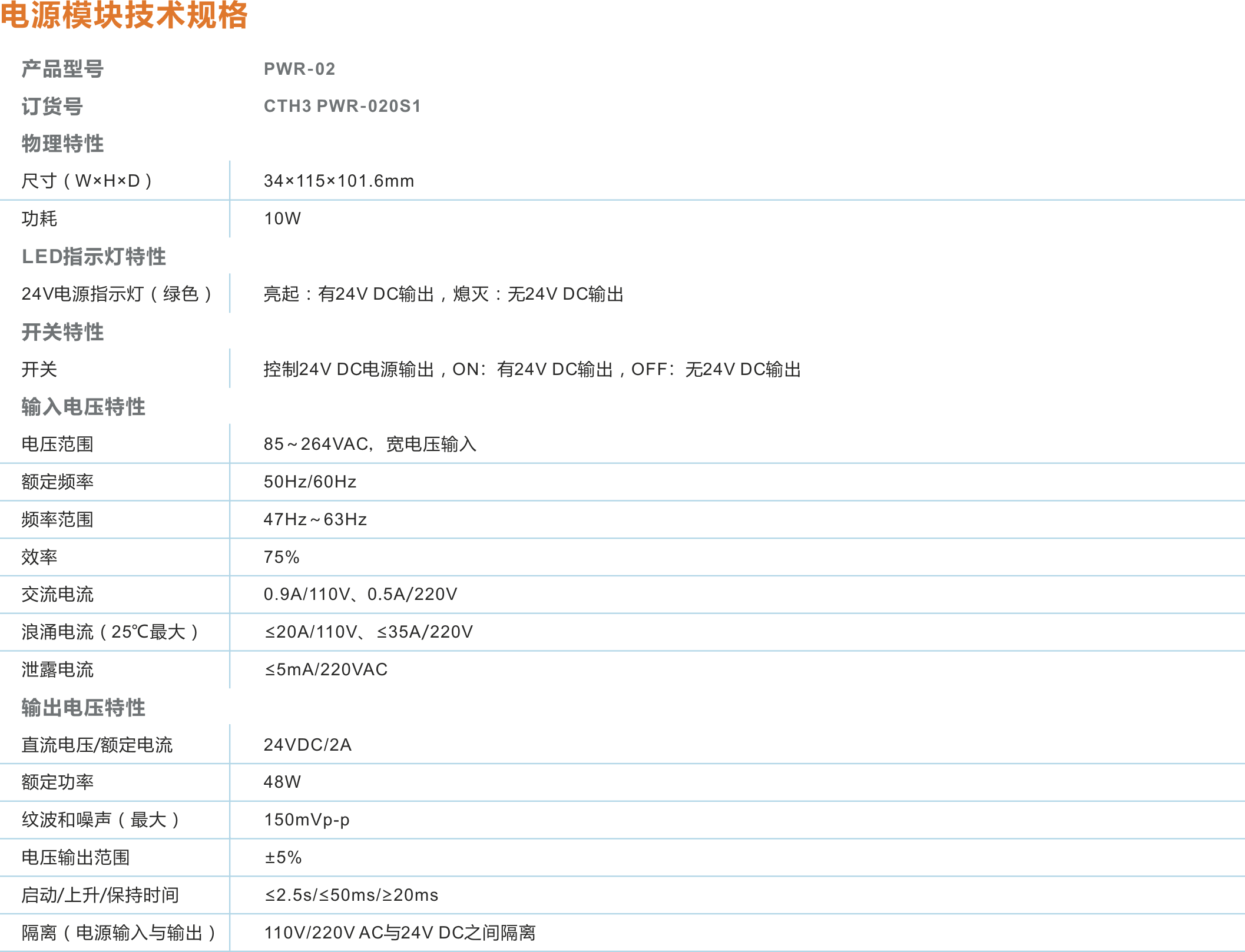

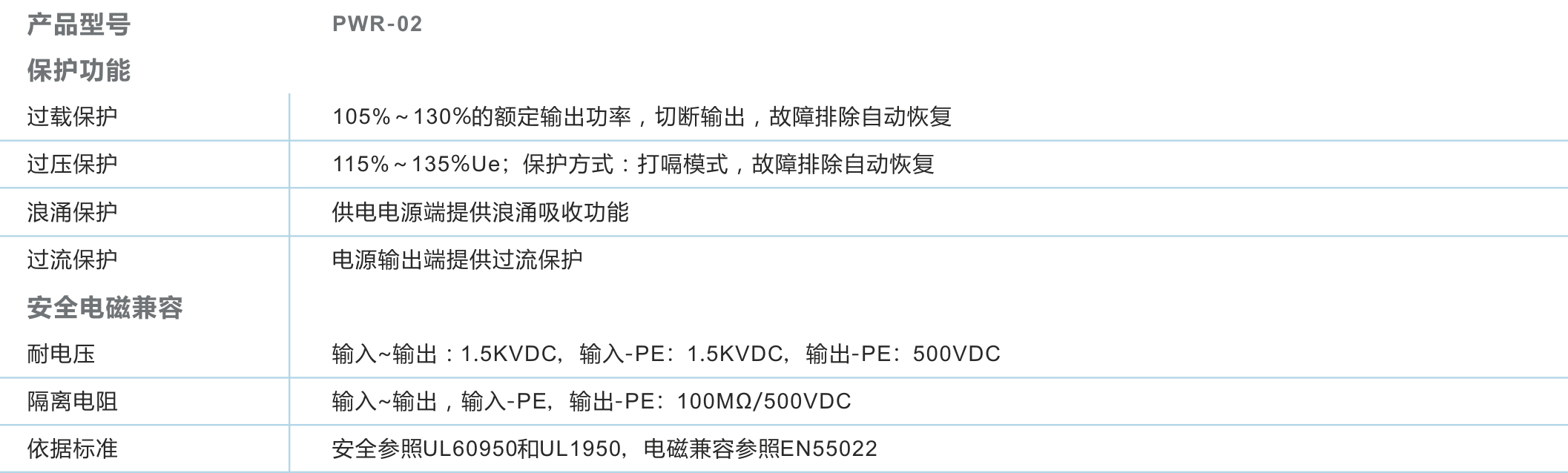

- 技術參數
-
- 典型應用
- 安裝規格
-
接線規格

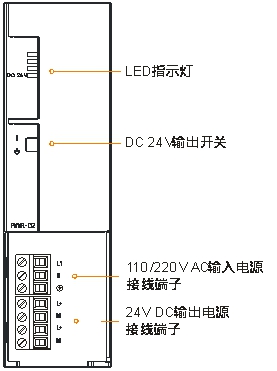

（1）接口示意圖
（2）接口定義
1、 PWR-02的220V AC輸入電源接口定義
3位可拆卸端子
信号
信号定義
L
火線
N
零線
大地
2、 PWR-02的24V DC輸出電源接口定義
4位可拆卸端子
信号
信号定義
L+
+24V電源
M
+24V電源地
L+
+24V電源
M
+24V電源地
3、 PWR-02的撥碼開關定義
兩态開關
位号
撥碼方向
信号定義
ON
向上
有24V DC輸出
OFF
向下
無24V DC輸出
- 樣本/手冊/軟件
-
