- 概覽
-
功能特點
2、拓撲結構支持星形、樹形、線型、環形結構；
3、每個從站允許擴展8個I/O模塊（數字量模塊、模拟量模塊、溫度模塊、PID智能模塊，不包括CAN模塊、運控模塊、稱重等特殊模塊）。
4、支持西門子Profinet主站，包括Siemens S7-300，Siemens S7-1200 ，Siemens S7-1500；
5、組态軟件TIA Portal V13 及更高版本。
框架圖
- 技術參數
-
物理特性
尺寸（W×H×D）
71×80×62 mm
電源損耗
額定輸入電壓
24V DC
輸入電壓範圍
20.4V~28.8V DC
輸入電流
0.8A
總線電源電壓
+5V DC
總線電源電流
1.1A
隔離
外部電源與系統電源隔離
電源保護
供電電源端提供反接保護功能及浪湧吸收功能
LED指示燈特性
24V電源指示燈（綠色）
ON = 24VDC供電正常
OFF = 無24VDC供電
SF指示燈（紅色）
ON = 擴展I/O總線故障或者PROFINET模塊故障
OFF = 無錯
BF指示燈（紅色）
ON = PROFINET總線通信故障（未連接交換機，未檢測到網絡）
Blinking=硬件組态不一緻
OFF = 無錯
MT指示燈（黃色）
（維護指示燈）
ON = 丢失同步
OFF = 無錯
P1R/P2R口指示燈（綠色）
ON = 有到交換機/PN主站的連接
OFF = 沒有到交換機/PN主站的連接
P1R/P2R口指示燈（黃色）
ON = 有到交換機/PN主站的數據收發
OFF = 沒有到交換機/PN主站的數據收發
擴展I/O能力
每從站支持最多模塊數
8（數字量模塊、模拟量模塊、溫度模塊和PID控制模塊，不包括其他類型的模塊）
協議類型
CTSC-200 PLC自定義4MHZ總線協議
每從站IO最大配置
模拟量IO最大配置可達64AI/32AQ
數字量IO最大配置可達256DI/256DQ
拓撲結構
支持星形、樹形、線型、環形
PROFINET通訊口
通訊接口
1個雙RJ45口
數據傳輸速率
以太網傳輸率爲10Mbps
PROFINET傳輸率爲100Mbps，全雙工
支持的以太網服務
ping、arp、網絡診斷(SNMP)/MIB-2、LLDP
發送周期
250us~4ms
第三方PROFINET主站
支持
從站間通信距離最長
100m（100BASE-TX）
拓撲結構
支持星形、樹形、線型、環形拓撲結構
隔離
通信口隔離
硬件組态功能
導入文件類型
PROFINET GDS文件XML格式
第三方PN主站
添加CTS7 277-0PN32模塊後支持8個槽位的擴展
擴展模塊可添加數字量、模拟量、溫度模塊和PID控制模塊，其他的模塊不能添加

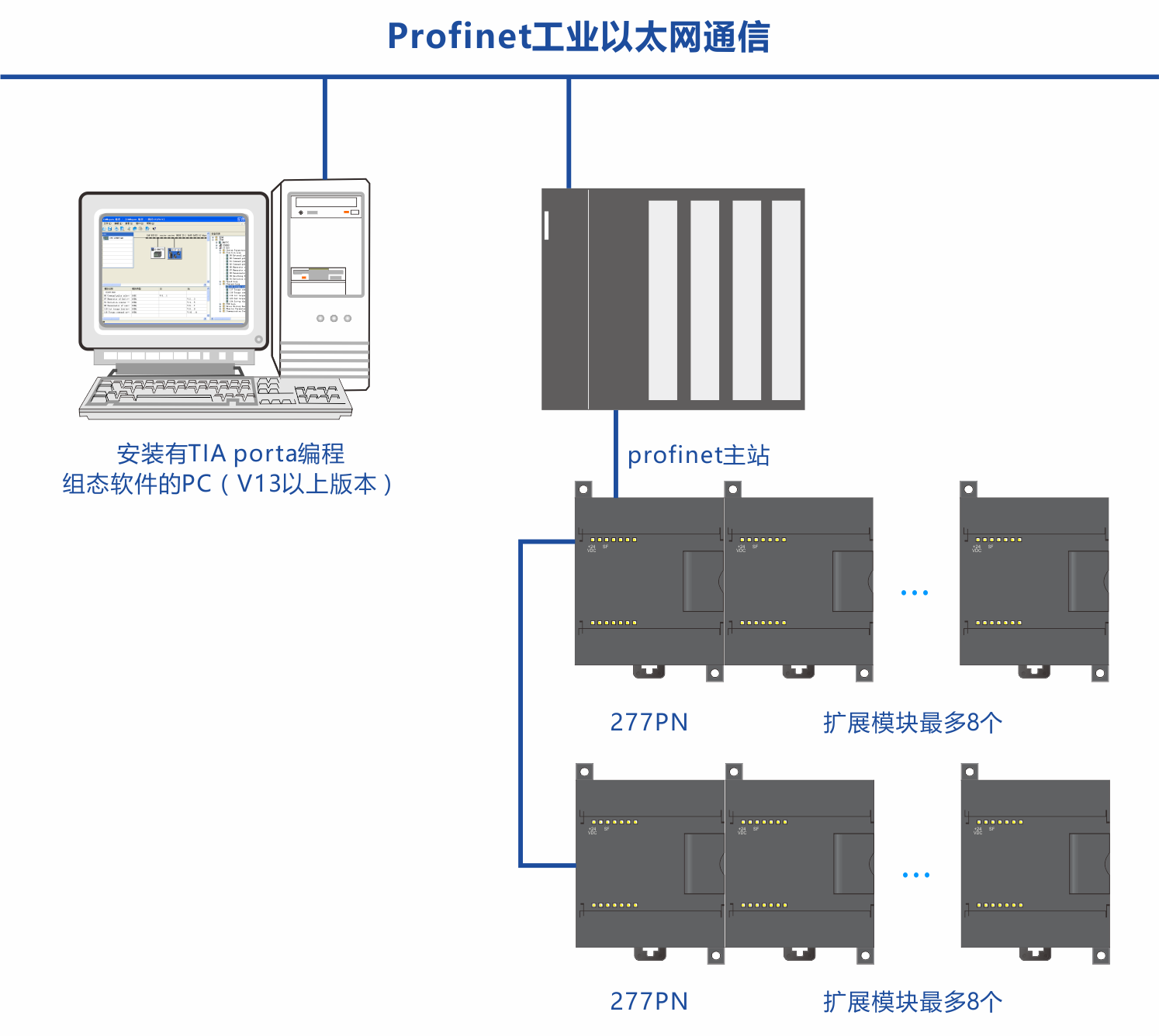

- 典型應用

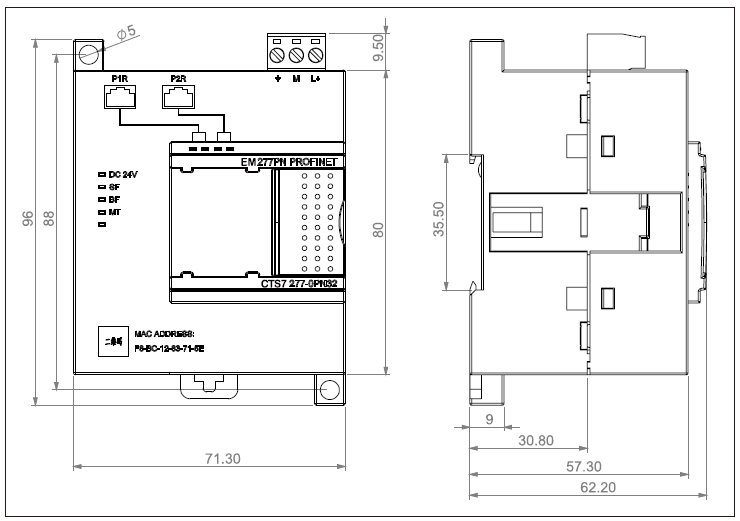

- 安裝規格
-
