- 概覽
-
名稱 規格描述 訂貨号 SM231 SM231 高精度模拟量輸入模塊，8 點輸入，電壓輸入，光偶隔離16 位精度 CTH2 231-0HF32
- 技術參數
-
物理特性
尺寸(寬×高×深)
71×80×62mm
LED指示燈
24V 電源指示燈，亮：表示電源正常，滅：表示電源故障
電源損耗
+5VDC消耗電流
44 mA
L+
31mA
L+ 線圈電壓範圍
20.4～28.8V DC
功率損耗
2.5 W
模拟量輸入特性
輸入點數
8
隔離 (現場與邏輯電路間)
光耦隔離
輸入類型
差分輸入
量程範圍
電壓輸入(單極性)
0～10V, 0～5V
電壓輸入(雙極性)
±5V,±2.5V
數據字格式
單極性，全量程
0～32000
雙極性，全量程
-32000～32000
輸入分辨率
電壓 輸入(單極性)
300μV (0～10V 量程)
150μV (0～5V 量程)
電壓輸入(雙極性)
150μV (±5V 量程)
75μV (±2.5V 量程)
模數轉換時間
約10ms
八通道轉換時間
100ms
共模抑制
40dB，DC - 60Hz
共模電壓
信号電壓+共模電壓(必須小于等于12V)
輸入阻抗
不小于10MΩ
最大輸入電壓
30V
最大輸入電流
30mA
AD轉換器分辨率
16位
尋址方式
VW尋址
- 典型應用
-

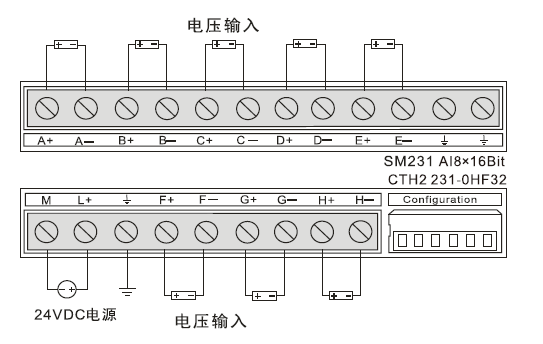

量程選擇與軟件配置

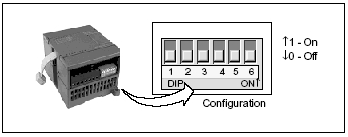

【量程選擇開關位置】
【量程選擇】
下表所示爲如何用 DIP 開關設置 SM231 8AI 模塊的量程。開關1、2和3可選擇模拟量輸入範圍。所有的輸入設置成相同的模拟量輸入範圍。下表中，ON 爲接通，OFF 爲斷開。需要特别注意的是，未使用的 DIP 開關 SW4～SW6，必須設置到 OFF 的位置。
單極性
滿量程輸入
分辨率
SW1
SW2
SW3
ON
OFF
ON
0-10V
300μV
ON
OFF
0 - 5V
150μV
雙極性
滿量程輸入
分辨率
SW1
SW2
SW3
OFF
OFF
ON
± 5V
150μV
ON
OFF
± 2.5 V
75μV
【軟件配置】
對于 SM231 8AI×16位模拟量輸入模塊，其讀數是在 VW 中，而不是 AIW，模塊所處的相對位置不同，對應的地址也不同。地址計算公式如下：
x(VWx) = 槽位号 × 64 + 輸入通道号 × 2
槽位号對應模塊的安裝位置，緊靠 CPU 的第一個擴展模塊槽位号爲0，第二個擴展模塊槽位号爲1，依此類推。輸入通道共8路，從A至G，對應的編号爲0至7。
下面給出基于上面公式計算得到的地址速查表：
VWxx
通道0
通道1
通道2
通道3
通道4
通道5
通道6
通道7
槽位0
VW0
VW2
VW4
VW6
VW8
VW10
VW12
VW14
槽位1
VW64
VW66
VW68
VW70
VW72
VW74
VW76
VW78
槽位2
VW128
VW130
VW132
VW134
VW136
VW138
VW140
VW142
槽位3
VW192
VW194
VW196
VW198
VW200
VW202
VW204
VW206
槽位4
VW256
VW258
VW260
VW262
VW264
VW266
VW268
VW270
槽位5
VW320
VW322
VW324
VW326
VW328
VW330
VW332
VW334
槽位6
VW384
VW386
VW388
VW390
VW392
VW394
VW396
VW398
提示
由于 CO-TRUST的TD2X文本顯示器和SIEMENS的 TD200文本顯示面闆所分配的地址固定爲 VW0，因而如果你的系統中需要同時使用到TD2X或TD200和SM231 8AI模塊，則SM231 8AI模塊不能安裝在第一個位置(Slot 0)，否則將不能正常工作。

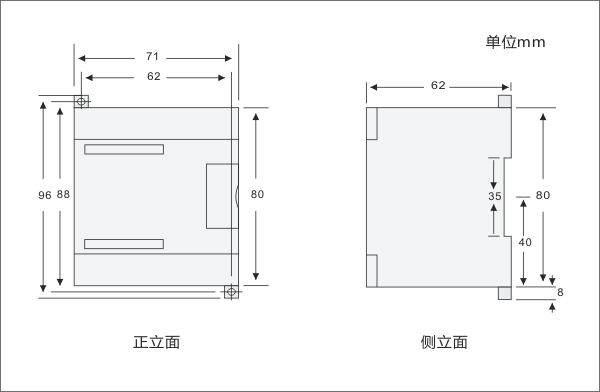

- 安裝規格
-
