- 概覽
-
名稱 規格描述 訂貨号 SM231 SM231 高精度模拟量輸入模塊，8 點輸入，電流輸入，光偶隔離
16 位精度
CTH2 231-1HF32
- 技術參數
-
物理特性
尺寸（W×H×D），mm
71.3×80×62
重量
210 g
插入式 I/O 端子
否
電源消耗
總線（5V DC）
25mA
L+
30MA
L+電壓範圍
20.4～28.8V DC
功率損耗
1W
模拟量輸入特性
輸入點數
8
輸入類型
電流
量程範圍
0～20mA；4～20mA
數據字格式
0～32000
分辨率
0.000625 mA（0～20mA）
0.0005 mA（4～20mA）
測量精度
0.1%
輸入阻抗
250Ω
更新時間
100ms（8 通道）
共模電壓
120V AC
共模抑制
90dB, 60Hz @ DC
輸入濾波衰減
-3db @ 325 HZ
診斷
診斷程序
+24VDC 電源指示燈，亮：模塊供電正常，
滅：模塊無電源，所有通道數據變爲32766
撥碼開關設置錯誤，所有通道數據變爲32767
隔離特性
現場側—邏輯
500V AC
現場側—直流24V
500V AC
直流24V—邏輯
500V AC
尋址方式
VW尋址

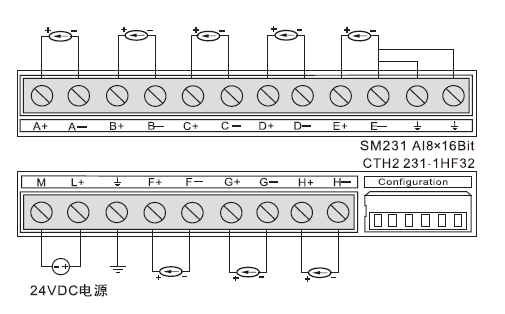

- 典型應用
-
量程選擇與軟件配置
【量程選擇開關位置】
【量程選擇】
下表所示爲如何用DIP開關設置SM231 8AI模塊的量程。開關1、2和3可選擇模拟量輸入範圍。所有的輸入設置成相同的模拟量輸入範圍。
下表中，ON爲接通，OFF爲斷開。
需要特别注意的是，未使用的DIP開關SW4～SW6，必須設置到OFF的位置。
單極性
滿量程輸入
分辨率
SW1
SW2
SW3
OFF
OFF
OFF
0-20mA
0.000625mA
OFF
ON
4-20mA
0.0005mA
【軟件配置】
對于SM231 8AI×16位模拟量輸入模塊，其讀數是在VW中，而不是AIW，模塊所處的相對位置不同，對應的地址也不同。地址計算公式如下：
x(VWx) = 槽位号 × 64 + 輸入通道号 × 2
槽位号對應模塊的安裝位置，緊靠CPU的第一個擴展模塊槽位号爲0，第二個擴展模塊槽位号爲1，依此類推。輸入通道共8路，從A至G，對應的編号爲0至7。
下面給出基于上面公式計算得到的地址速查表：
VWxx
通道 0
通道 1
通道 2
通道 3
通道 4
通道 5
通道 6
通道 7
槽位 0
VW0
VW2
VW4
VW6
VW8
VW10
VW12
VW14
槽位 1
VW64
VW66
VW68
VW70
VW72
VW74
VW76
VW78
槽位 2
VW128
VW130
VW132
VW134
VW136
VW138
VW140
VW142
槽位 3
VW192
VW194
VW196
VW198
VW200
VW202
VW204
VW206
槽位 4
VW256
VW258
VW260
VW262
VW264
VW266
VW268
VW270
槽位 5
VW320
VW322
VW324
VW326
VW328
VW330
VW332
VW334
槽位 6
VW384
VW386
VW388
VW390
VW392
VW394
VW396
VW398
提示
由于CO-TRUST的TD2X文本顯示器和SIEMENS的TD200文本顯示面闆所分配的地址固定爲VW0，因而如果你的系統中需要同時使用到TD2X或TD200和SM231 8AI模塊，則SM231 8AI模塊不能安裝在第一個位置(Slot 0)，否則將不能正常工作。

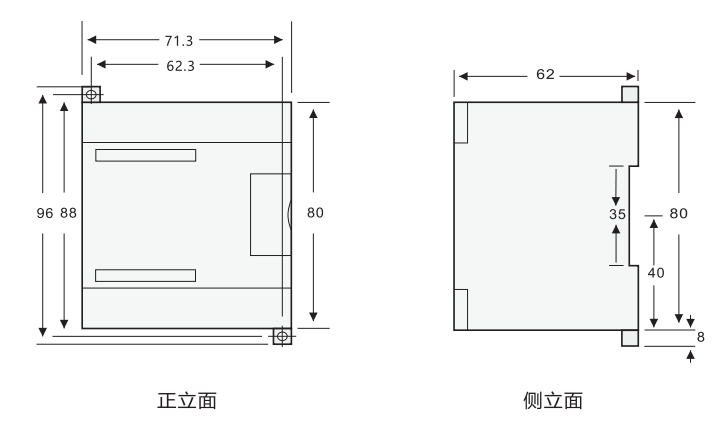

- 安裝規格
-
