- 概覽
-
訂貨數據
規格參數
訂貨号
CPU H228XL 96KB程序空間/110KB數據空間，220VAC電源，36DI/24DO繼電器輸出，2A，2個PPI/自由通訊口，1個以太網通訊口
CTH2 218-3BX33-0X60
- 技術參數
-
技術參數
物理特性
尺寸（寬×高×深）
200×100×70mm
功耗
15W
存儲器特性
程序存儲器
基本48KB，可擴展至96K
數據存儲器
基本10KB，可擴展至110KB
掉電保持時間（超級電容）
約112小時(典型值)
掉電保持時間（外接電池）
約200天(典型值)
常規特性
定時器總數
1ms
10ms
100ms
512
4
272
236
計數器總數
256(由超級電容備份)
内存存貯器位
256(由超級電容備份)
内存存儲位掉電保持時間
112小時（典型值）
時間中斷
2個1ms分辨率
邊沿中斷
4個上升沿和/或4個下降沿
模拟電位器
2個8位分辨率
布爾量運算執行時間
0.15µs
浮點運算執行時間
8µs
時鍾
内置
額定輸入電壓
24VDC
電源供應
本機及擴展總線+5V
+5V
+24V
1A
10mA
300mA
集成的通信功能
通訊接口
2個通信口，PORT0:PPI/自由口，标準RS485電平，PORT1:PPI/自由口，RS485電平
PPI波特率
9.6kbps、19.2kbps和187.5kbps
自由口波特率
1.2kbps ~ 115.2kbps
每段最大電纜長度
使用隔離中繼器
未使用隔離中繼器
波特率爲187.5kbps時1000米，38.4kbps時1200米
50米
最大站點數
每段32個站，每個網絡126個站
最大主站數
32
點到點(PPI主站模式)
是（NETR/NETW），共8個，2個保留
以太網通信功能
通信接口
1個标配以太網口
通信标準
符合IEEE802.3标準
傳輸速度
10Mbps 和100Mbps自适應
自适應交叉連接
不支持
連接到工業以太網的接口(10/100Mbps)
RJ45插座
協議類型
UDP/TCP協議
支持MICO以太網編程，支持PLC間以太網通信。
配置方式
支持上位機通過網口搜索PLC，支持網口下載系統配置。
最大連接數
每個PLC支持最多8個UDP連接，支持最多4個TCP連接。
IT連接的最大數量
8個UDP_PPI連接，其中4個主站和4個從站。
4個ModBus_TCP連接，2個主站和2個從站。
用戶數據數量
最多200個字節用于TCP/IP傳輸。
最多240個字節用于ModBus_TCP傳輸。
端口
本地：1~65535
遠程服務器：8888
啓動時間或複位後重新啓動時間
大約3秒。
指示燈
綠色RMC指示燈:亮：遠程控制生效，滅：遠程控制失效
綠色以太網指示燈：亮：連接，閃爍：傳輸；滅：未連接
每段最大電纜長度
100m
隔離
通信口隔離
I/O特性
本機數字量輸入點數
36
輸入類型
漏型/源型
本機數字量輸出點數
24
輸出類型
繼電器幹觸點
數字I/O映象區
640DI/640DQ（含CAN通信專用映像區）
模拟I/O映象區
194AI/194AQ（含CAN通信專用映像區）
允許最大擴展I/O模塊數
7
脈沖捕捉輸入
24
高速計數器
總數
單相計數器
兩相計數器
6
6×50KHz
4×30KHz
數字量輸入特性
本機集成數字量輸入點數
36
輸入類型
漏型/源型
額定電壓
24V DC
輸入電壓範圍
20.4~28.8V DC
浪湧電壓
35V DC，持續0.5s
邏輯1信号 ( 最小)
邏輯0信号 ( 最大)
15 VDC，2.5mA
5 VDC，1mA
連接2線接近開關傳感器（BERO）
允許的漏電流（最大）
1mA
輸入濾波
可配置，支持0.2ms，0.4ms，0.8ms，1.6ms，3.2ms，6.4ms，12.8ms，默認爲6.4ms
隔離(現場與邏輯)
隔離組
500V AC，1分鍾
見接線圖同時接通的輸入
36
最大電纜長度
屏蔽
非屏蔽
500米(标準輸入)
50米(高速計數器輸入)
300米(标準輸入)
數字量輸出特性
本機集成數字量輸出點數
24
輸出類型
繼電器-幹觸點
輸出額定電壓
DC：24V，AC：110V/220V
輸出電壓範圍
DC：5～30V，AC：5～250V
輸出電流（最大）
2A
浪湧電流
5A，4s@10%占空比
燈負載
DC：30W /AC：200W
導通電阻
最大0.2Ω
輸出延遲
最大10ms
輸出頻率（最大）
阻性負載：10Hz
燈負載：1Hz
感性負載：0.5Hz
機械壽命（無負載）
10,000,000
觸點壽命（額定負載）
100,000
同時接通的輸出
24
兩個輸出并聯
是，僅輸出同組時
最大電纜長度
屏蔽
非屏蔽
500米
150米
- 典型應用
- 安裝規格
-

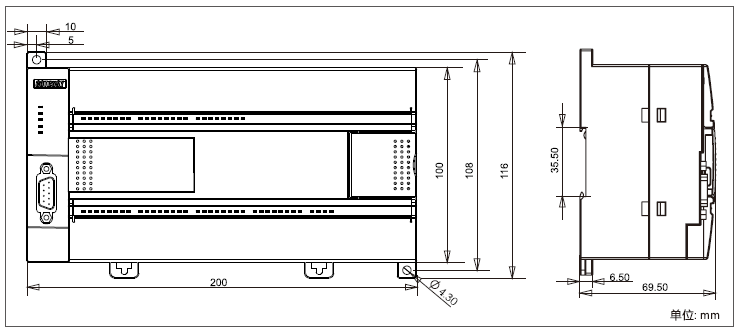

尺寸圖：
接線圖：
RS485通信接口定義
連接器
插針号
PORT1（RS485）
PORT0（RS485）
1
機殼接地
機殼接地
2
+24V地
+24V地
3
RS485+信号B
RS485+信号B
4
發送申請
發送申請
5
+5V地
+5V地
6
+5V，100Ω
+5V，100Ω
7
+24V
+24V
8
RS485-信号A
RS485-信号A
9
NC
NC
連接器外殼
機殼接地
機殼接地
4pin端子RS485通信接口定義（僅限CPU H228XL）
連接器
端子号
信号
信号定義
1
0V
邏輯地
2
B
RS485+信号B
3
A
RS485-信号A
4
T
終端電阻，連接
端子3
