- 概覽
-
串口型的I系列觸摸屏
1. 沒有以太網口功能的TP07I
2. 下載工程隻能通過U盤或WIFI連接，或者USB轉RJ45連接線進行下載操作。
>>>點擊查看：USB轉RJ45連接線推薦購買鏈接
産品數據
定貨号 7寸觸摸屏，真彩LCD-TFT，分辨率800x480，256k色，1個RS485口，1個USB口，支持WIFI擴展
CTS6 T07I-CH020
- 技術參數
-
規格項目
TP07I
顯
示
屏
類型
7英寸
分辨率（寬×高，象素）
800 ×480
色度
256K色（彩色）
亮度（CD/㎡）
350
視覺度（上下左右）
50/60/75/75
背光燈
LED
背光燈的平均亮度壽命（25℃）
20000小時（典型值）
重量
1.5KG
安裝角度
垂直
接口
RS485/USB
（SD卡、CAN預留）
變量
項目中的變量數目
20480
報警
報警類别的數目
32
離散量報警的數目
3000
模拟量報警的數目
200
報警的長度（字符數）
50
畫面
畫面數目
100
每個畫面的域數目
200
每個畫面的變量數目
100
每個畫面的複雜對象的數目
5
配方
配方的數目
100
每個配方中的元素數目
800
每個配方的數據記錄數目
200
記錄
記錄數
20
每條記錄中的條目數（U盤）
5，000，000
每條記錄中的條目數（屏内）
2，000，000
趨勢
趨勢數目
300
文本圖形列表
文本列表的數目
400
圖形列表的數目
500
所有列表的數目
500
每個文本或圖形列表的條數目
256
圖形對象的數目
1000
用戶管理
用戶組
50
授權
32
用戶個數
50
項目文件大小
30MB
可組态的系統鍵
無
在線連接（同時）
485: 8
在線語言（同時）
有
字體
宋體
幫助系統
有
任務計劃（計時功能）
有
附加功能
無
軟件設置
觸摸屏校準設置
觸摸屏作反饋聲使能設置
LED背光燈開關使能設置
實時時鍾(RTC)設置
系統版本信息顯示項
- 典型應用
-
觸摸面闆
類型
4線電阻式
透明度
80%以上
響應速度
10ms以内
壽命
100萬次以上
音頻輸出
觸摸面闆操作
有音頻反饋
通訊
PORT1:
9針母頭，RS485(連接PLC)
PPI/MPI(支持32個從站)、SIMATIC S7 200/CO-TRUST CTSC 100/200、SIMATIC S7 300、CO-TRUST CTH300、Modicon MODBUS、Omron Finslink、Omron Hostlink/Multilink、Mitsubishi Protocol 4、Mitsubishi FX、Panasonic Mewtocol、Delta DVP、LS MASTER-K Cnet、Fatek FBs、BRIGHTEK Micro Printer
USB 主
P0，主設備接口，連接U盤/鍵盤/鼠标/WIFI模塊
電源
工作電壓
9VDC~28VDC
額定電壓
24VDC
額定電流
0.25A
機械尺寸
前面闆（長X寬 mm）
214×156
開孔（長X寬 mm）
192×138
環境條件
工作溫度
0℃~50℃
運輸、儲存溫度
-15℃~65℃
濕度
10%~90%，無結露
正弦振動
10 to 50Hz(3軸線方向，2G，30分鍾)
包裝跌落
1M高度,自由跌落
- 安裝規格
-

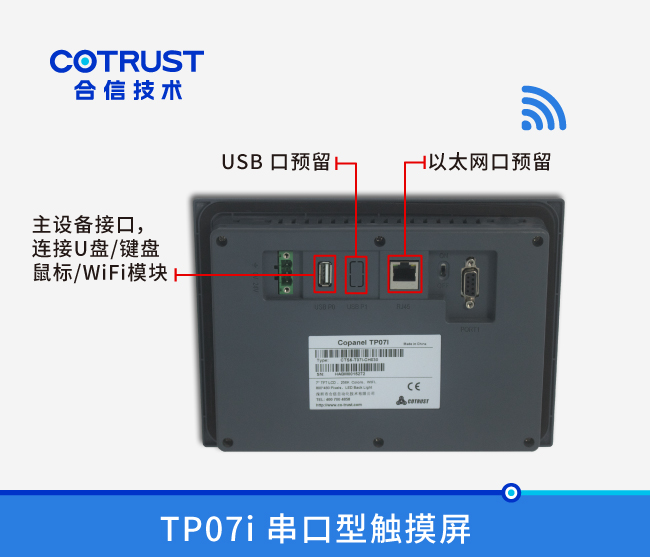

1） TP07IHMI的接口示意圖如下：
① USB P0：主設備接口，連接USB從設備，如WIFI模塊、U盤、USB打印機、鼠标等。
② USB P1：預留。
③ EtherNET通訊口：預留，無此功能。
④ SW撥碼開關(PORT1)：用于選擇是否使用本機内部自帶的RS485終端電阻進行匹配。
⑤ RS485通訊口(PORT1)：支持多種通訊協議(MODBUS RTU、Omron Hostlink/Multilink、Omron finslink、Mitsubishi Protocol 4、Mitsubishi FX、Panasonic Mewtocol、Delta DVP、Fatek FBs、LS MASTER-K Cnet)。
⑥ 電源接口：24VDC電源接口。
下載工程隻能通過U盤或WIFI連接，或者USB轉RJ45連接線進行下載操作。
RS485通信口
針腳号
PORT1信号
1
大地
2
-
3
RS485 D1+
4
-
5
0V DC
6
+5V DC
7
24V DC
8
RS485 D1-
9
-
2）以下分别是TP07i/TP10i的安裝方式：
3.各款産品的安裝尺寸圖如下所示
