- 概覽
-
軟件特征
友好的用戶界面-菜單式界面或表格編程界面一目了然，方便修改。
中文程序名命名--程序名可以用中文編輯，智能排序，方便調用
智能導航功能--X\Y\R軸導航示教,調試更方便。
遠程功能--降低維護調試成本。
存儲容量--上模10個，下模25個，126個存儲程序，每個程序16步
鏈接程序功能--實現無限步序折彎
個性化功能--橋架功能、大圓弧高級補償算法
硬件特征
遠程通信--支持USB擴展WIFI，實現遠程監控調試
擴展能力--更便捷，增加軸隻需網線連接伺服即可。
總線控制--采用CANopen通信，布線更簡單，完全消除幹擾定位誤差。
分布式控制--IO控制和面闆分開，控制線路更短，更省線材，降低整機成本。
節能模式---耗能更小，當折彎機靜止不動時會按照預先設定的時間自動關閉油泵
滑塊位置反饋--多種硬件選擇，開關反饋、光栅尺或電子尺，保證精度的同時降低方案成本
安全設計--光幕接入和下模保護功能、軟限位、首頁權限。
斷電記憶
折彎功能：
啓動快速訪問的程序頁面。
用戶界面友好的模具庫管理功能。
支持閥門配置
在折彎過程中後擋料退讓（是/否）。
單步動作可重複多次。
部件計數折彎完成後機器自動停止
自動計算折彎深度、壓力
支持逃料功能
手動移軸（密碼保護）
支持撓度補償自動計算
支持闆寬補償自動計算
輸入内尺自動計算外尺，或輸入外尺自動計算内尺
特色功能
支持雙Y軸及智能校平功能。
雙機聯動實現更寬折彎
特色功能智能折彎壓力平均算法，調試更便捷。
回原功能
前擋料功能
變速點每步可設
複制參數到所有步功能
支持電磁鐵實現自動折彎
單向定位，消除機械間隙
- 技術參數
-
物理特性
屏幕
10寸觸摸屏，真彩LCD-TFT，分辨率1024x600
通訊接口
标準RS485通訊口和CANopen通訊接口、USB口，以太網RJ45
額定電壓
24VDC，允許電壓範圍20.4~28.8V DC
本機數字量輸入點數
14，光電隔離，漏型/源型
本機數字量輸出點數
10，光電隔離，短路保護，源型
擴展模拟量輸入點數
4, 0-10 VDC,壓力反饋，撓度反饋，電子尺反饋。
擴展模拟量輸出點數
2, ±10VDC,最大驅動5000Ω ， 壓力控制、撓度控制
光栅尺輸入
24VDC,TTL信号,A/B/Z相
系統工作的環境要求
溫度0℃~55℃
相對濕度10%~95%，非結露
大氣壓1080hPa~795hPa（對應高度爲-1000m~+2000m）
相關認證标準
CE認證、RoHS認證
單位
英寸和毫米
适用語言
中文和英文

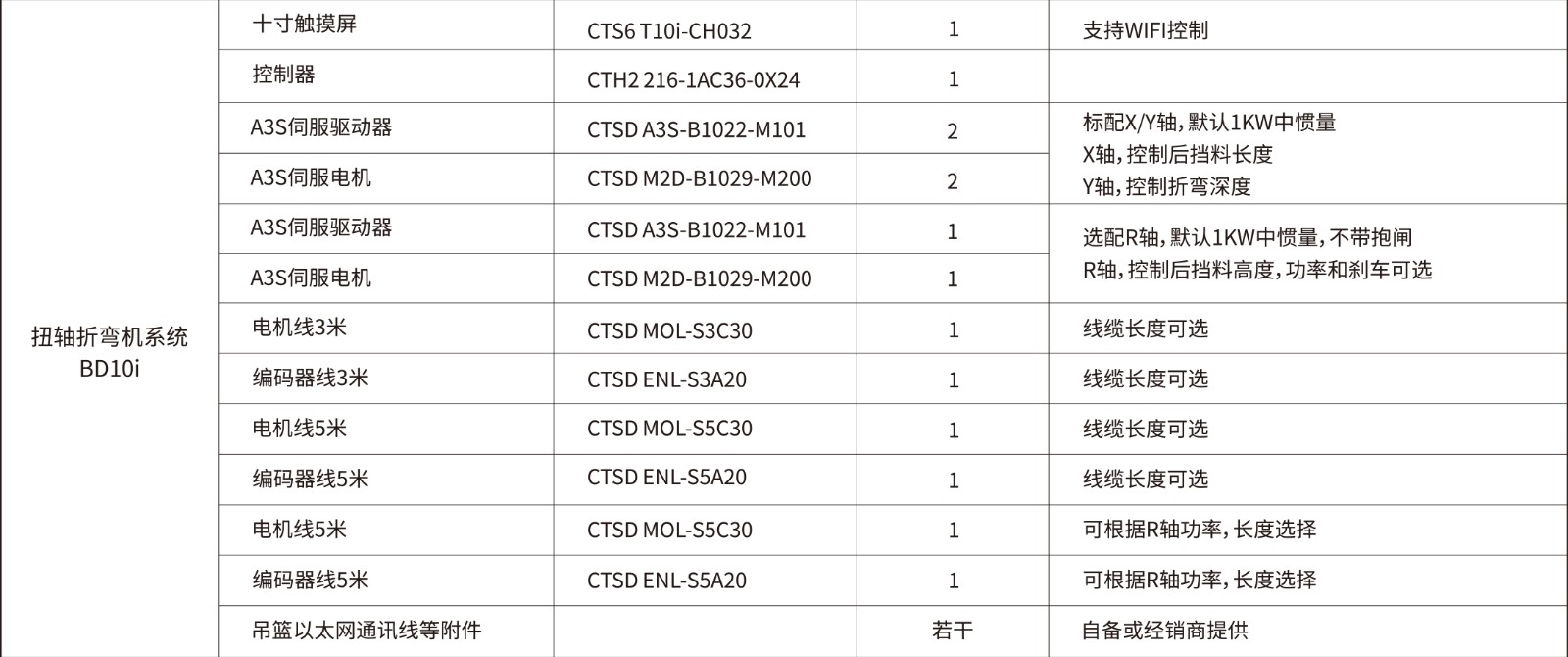

- 典型應用

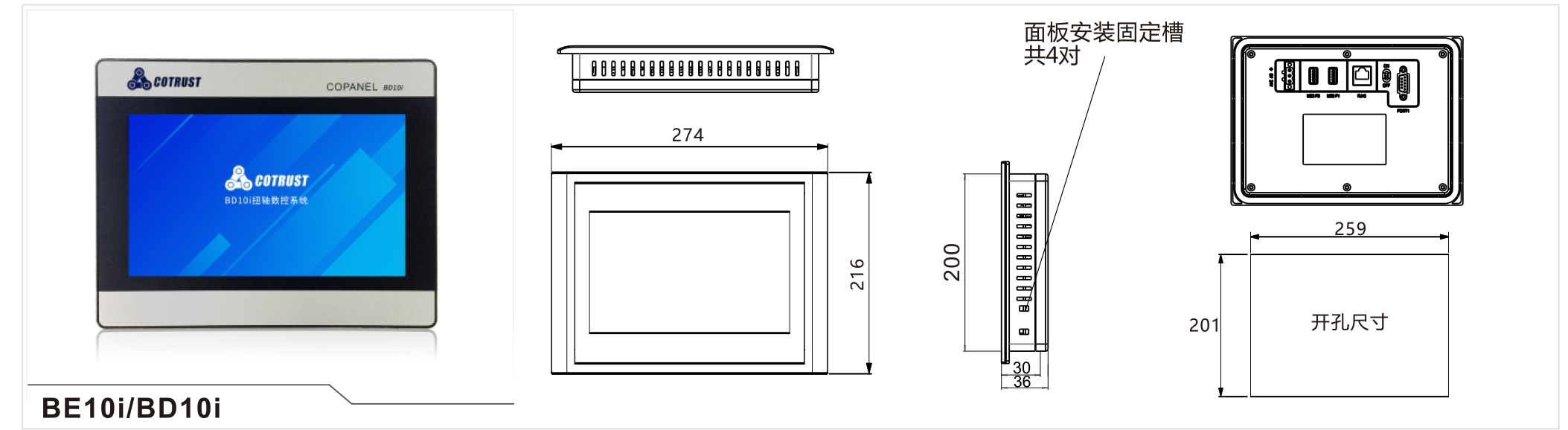

- 安裝規格
-

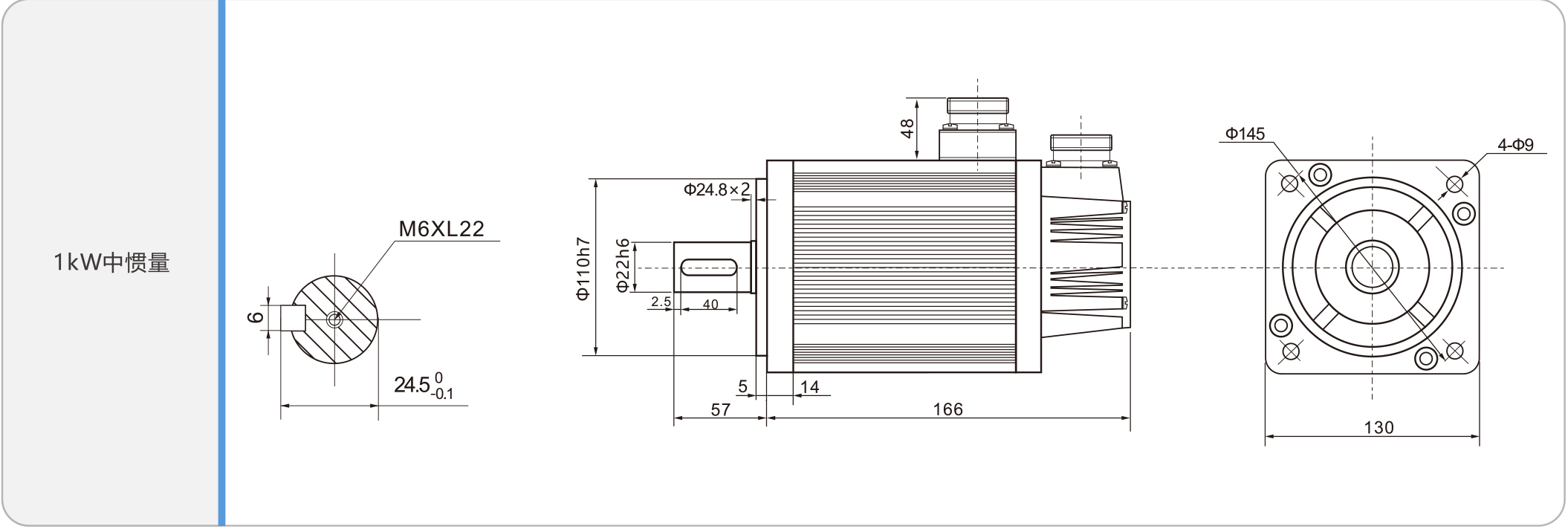

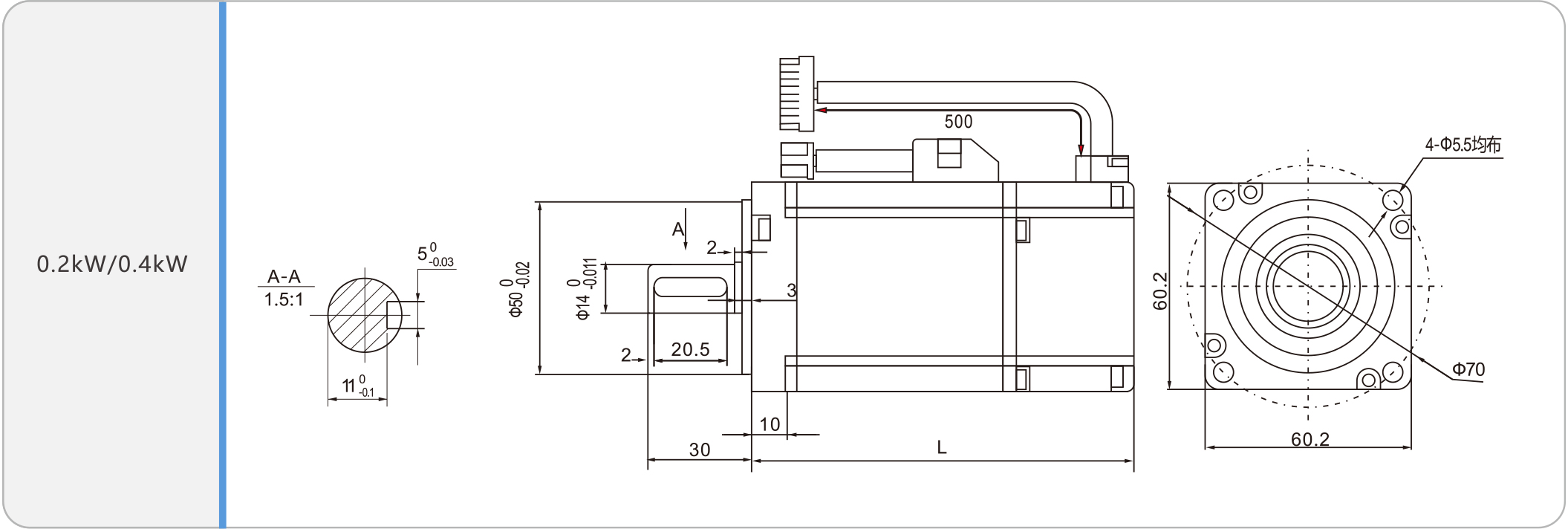

伺服電機：
