- 概覽
-
軟件特征
友好的用戶界面-菜單式界面或2D截面圖和手動定義折彎步序
程序名智能排序--可選創建時間或名稱排序，方便調用
智能導航功能--所有軸導航示教,調試更方便
遠程功能--降低維護調試成本
存儲容量--上模100個，下模100個，程序存儲個數350個，每個程序步序20個
個性化功能--圖标文字注釋、支持機械手上下料協同控制、橋架功能、滑塊自整功能、機床參數支持永久保存、備份和恢複出廠設置、U盤對機床參數導入和導出。
硬件特征
遠程通信--支持USB擴展WIFI，實現遠程監控調試
擴展能力--更便捷，增加軸隻需網線連接伺服即可
總線控制--采用CANopen通信，布線更簡單，完全消除幹擾定位誤差
分布式控制--IO控制和面闆分開，控制線路更短，更省線材，降低整機成本
節能模式---耗能更小，當折彎機靜止不動時會按照預先設定的時間自動關閉油泵
安全設計--滑塊同步超限保護、下模保護功能、軟限位
斷電記憶
折彎功能
啓動快速訪問的程序頁面
用戶界面友好的模具庫管理功能
支持閥門配置
在折彎過程中後擋料退讓（是/否）
折彎寬度/折彎壓力/保壓時間/撓度/折彎深度/回程高度/變速點等可設置
部件計數折彎完成後機器自動停止
自動計算折彎角度、深度
夾緊點、下死點、上死點校正
支持逃料功能
手動移軸（密碼保護）
支持撓度補償自動計算
支持闆寬補償自動計算
特色功能
支持滑塊智能校平功能；
特色功能智能折彎壓力平均算法；
單向定位，消除機械間隙；
滑塊控制PID算法，響應快，精度高；
實時位置曲線功能，方便調試；
2D圖形編程，可手動定義折彎順序，查看每步幹涉情況。
- 技術參數
-
物理特性
屏幕
12寸觸摸屏，真彩LCD-TFT，分辨率1024x768
通訊接口
CANopen通訊接口、USB口，以太網RJ45
額定電壓
24VDC，允許電壓範圍20.4~28.8V DC
本機數字量輸入點數
16，光電隔離，漏型/源型
本機數字量輸出點數
16，光電隔離，短路保護，源型
擴展模拟量輸入點數
4, 0-10 VDC,撓度反饋
擴展模拟量輸出點數
4, ±10VDC,最大驅動5000Ω ， 閥門控制、壓力控制、撓度控制
光栅尺輸入
5VDC,差分信号,A+A-/B+B-/Z+Z-
系統工作的環境要求
溫度0℃~55℃
相對濕度10%~95%，非結露
大氣壓1080hPa~795hPa（對應高度爲-1000m~+2000m）
相關認證标準
CE認證
适用語言
中文和英文

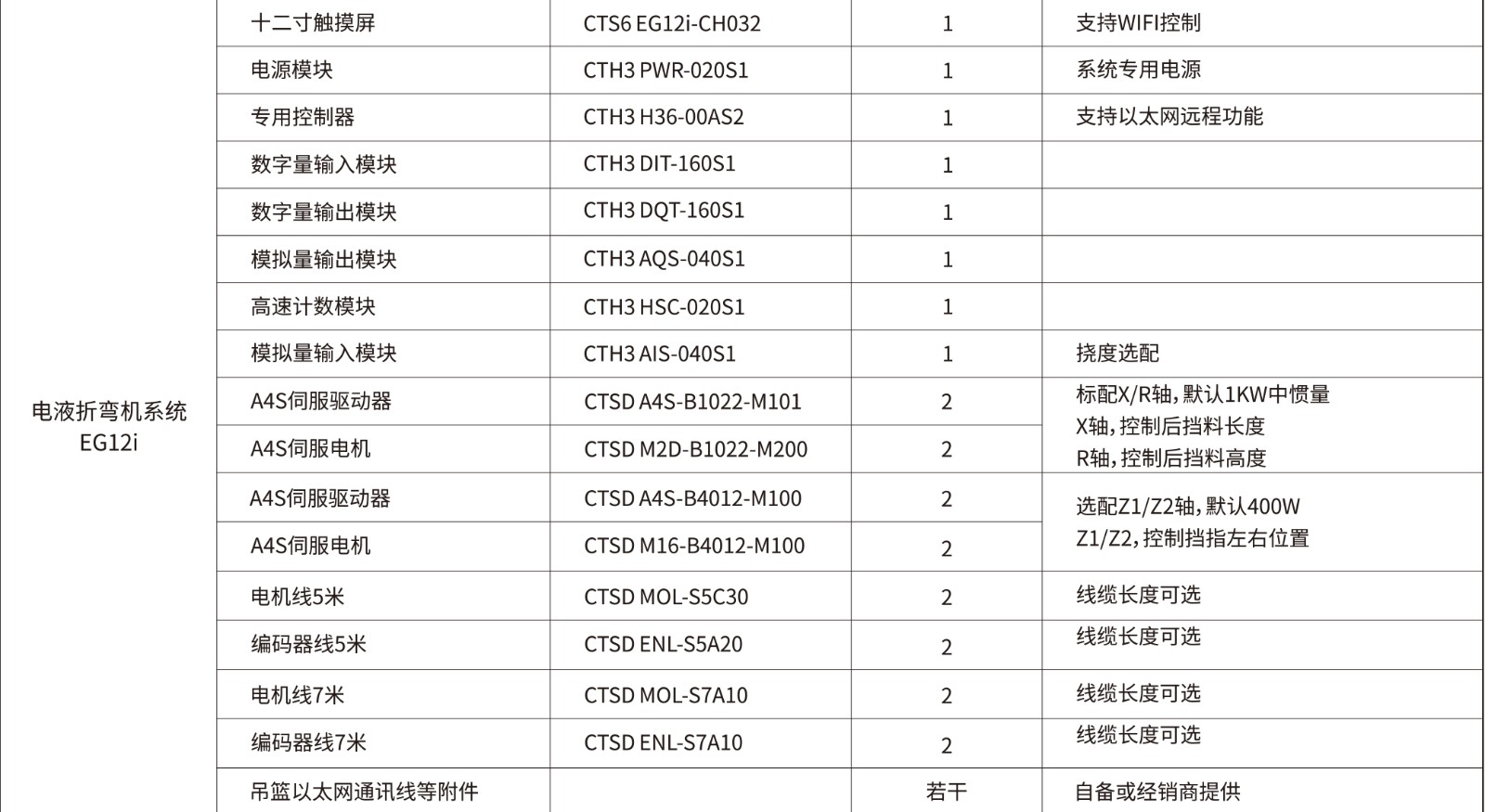

- 典型應用

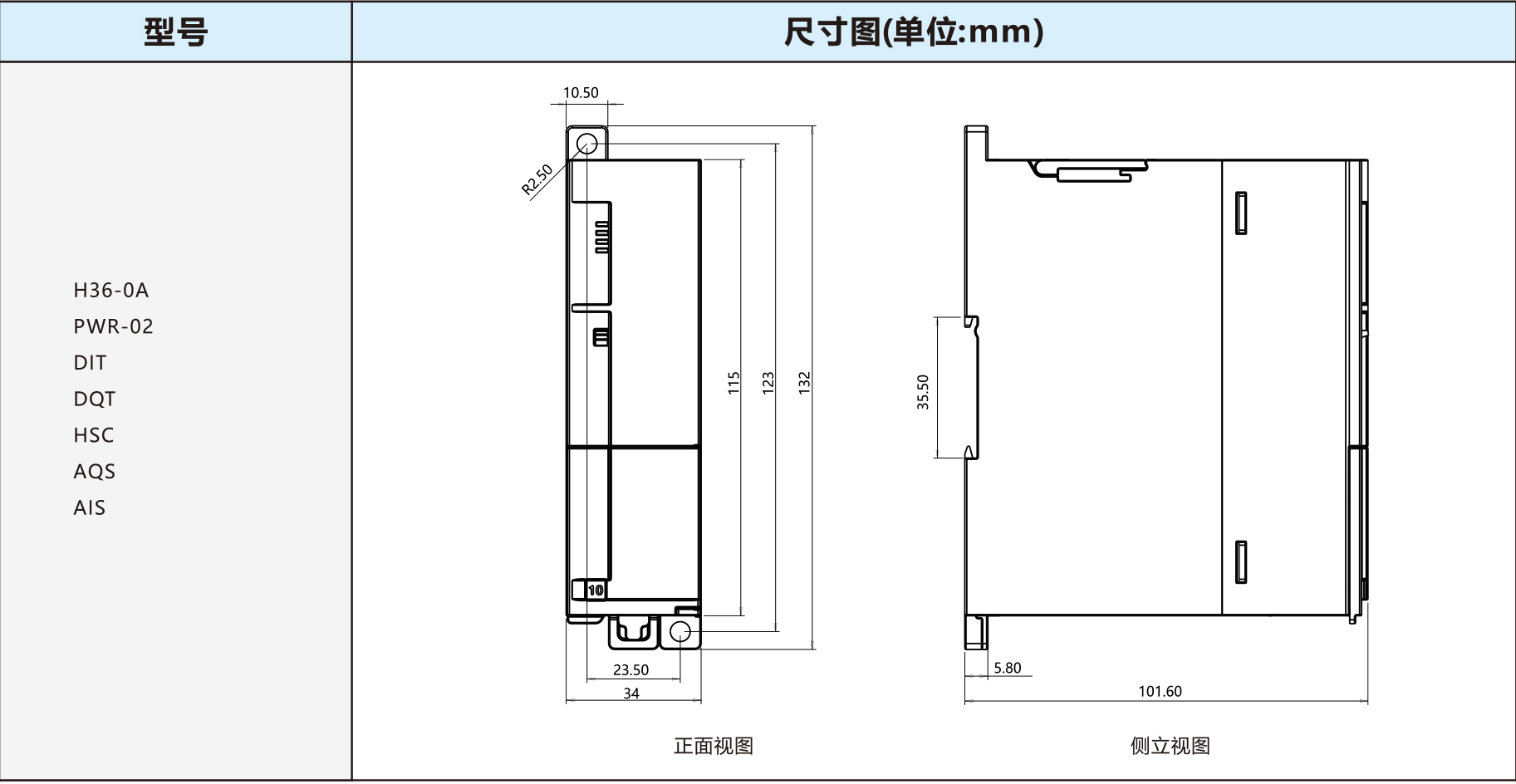

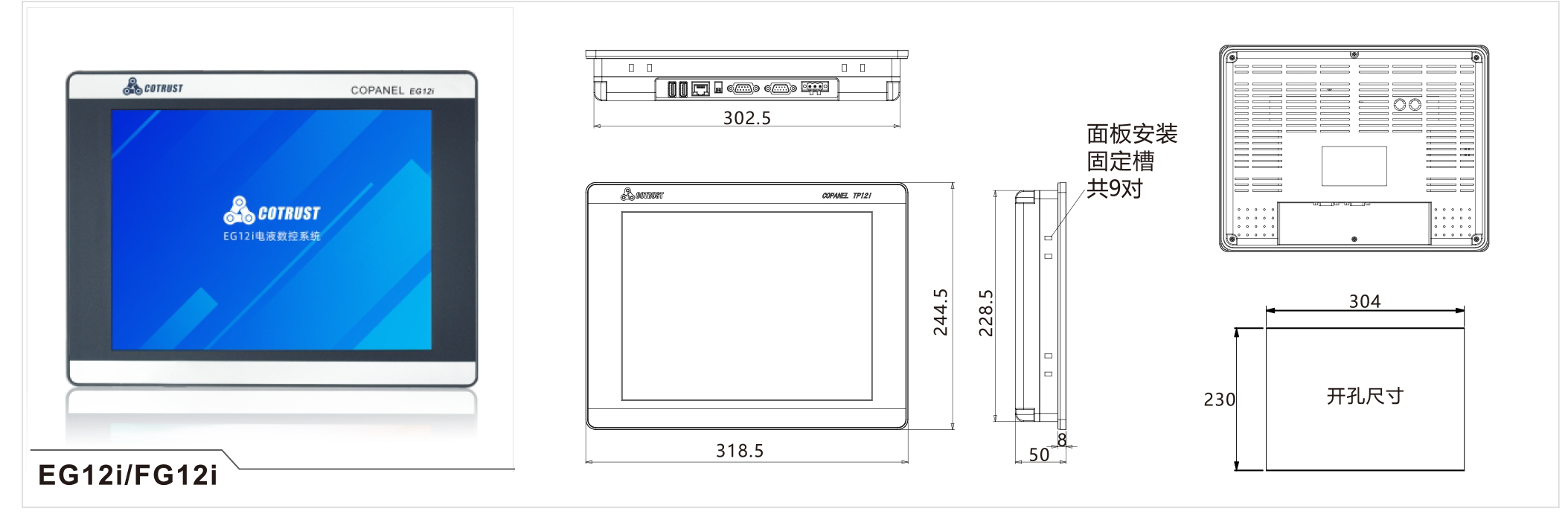

- 安裝規格
-
- 樣本/手冊/軟件
